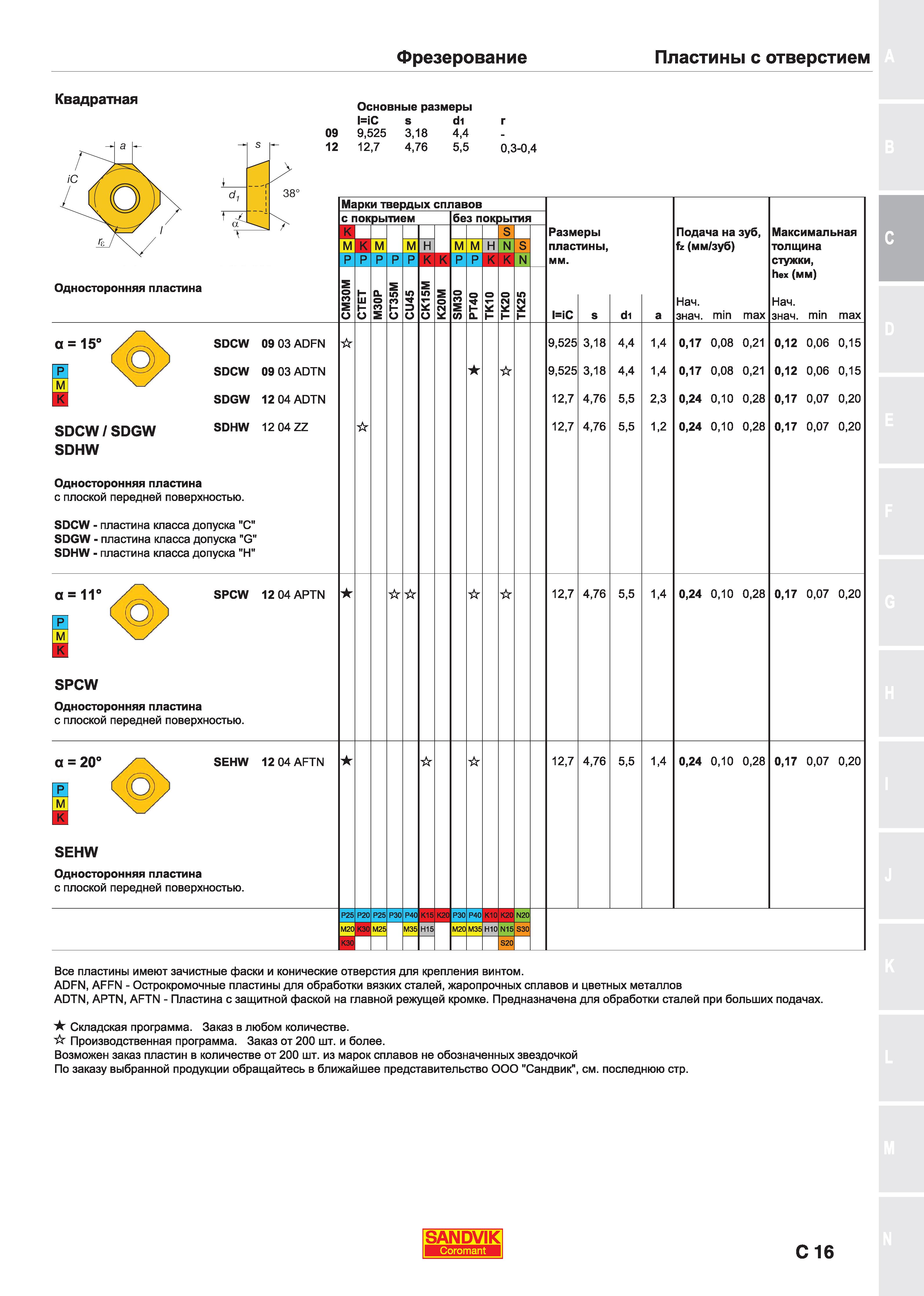

Фрезерование Пластины с отверстием Квадратная Основные размеры l=iC s di г 09 9,525 3,18 4,4 . s - 12 12,7 4,76 5,5 0,3-0,4 38° Односторонняя пластина Марки твердых сплавов с покрытием О О без покрытия М Размеры пластины, мм. l=iC di Подача на зуб, fz (мм/зуб) Нач. знач. min max Максимальная толщина стужки, hex (мм) Нач. знач. min max а = 15° т SDCW/SDGW SDHW Односторонняя пластина с плоской передней поверхностью. SDCW - пластина класса допуска "С" SDGW - пластина класса допуска "G" SDHW - пластина класса допуска "H" SDCW 09 03 ADFN SDCW 09 03 ADTN SDGW 12 04 ADTN SDHW 12 04ZZ 9.525 9.525 12.7 12.7 3.18 3.18 4.76 4.76 4.4 4.4 5.5 5.5 1.4 1.4 2,3 1,2 0,17 0,08 0,21 0,17 0,08 0,21 0,24 0,10 0,28 0,24 0,10 0,28 0,12 0,06 0,15 0,12 0,06 0,15 0,17 0,07 0,20 0,17 0,07 0,20 а = 11' SPCW 12 04APTN 12,7 4,76 5,5 1,4 0,24 0,10 0,28 0,17 0,07 0,20 SPCW Односторонняя пластина с плоской передней поверхностью. а = 20° SEHW 12 04AFTN 12,7 4,76 5,5 1,4 0,24 0,10 0,28 0,17 0,07 0,20 SEHW Односторонняя пластина с плоской передней поверхностью. Все пластины имеют зачистные фаски и конические отверстия для крепления винтом. ADFN, AFFN - Острокромочные пластины для обработки вязких сталей, жаропрочных сплавов и цветных металлов ADTN, APTN, AFTN - Пластина с защитной фаской на главной режущей кромке. Предназначена для обработки сталей при больших подачах. Складская программа. Заказ в любом количестве. it Производственная программа. Заказ от 200 шт. и более. Возможен заказ пластин в количестве от 200 шт. из марок сплавов не обозначенных звездочкой , см. последнюю стр. SANDVIK Coromant С16
