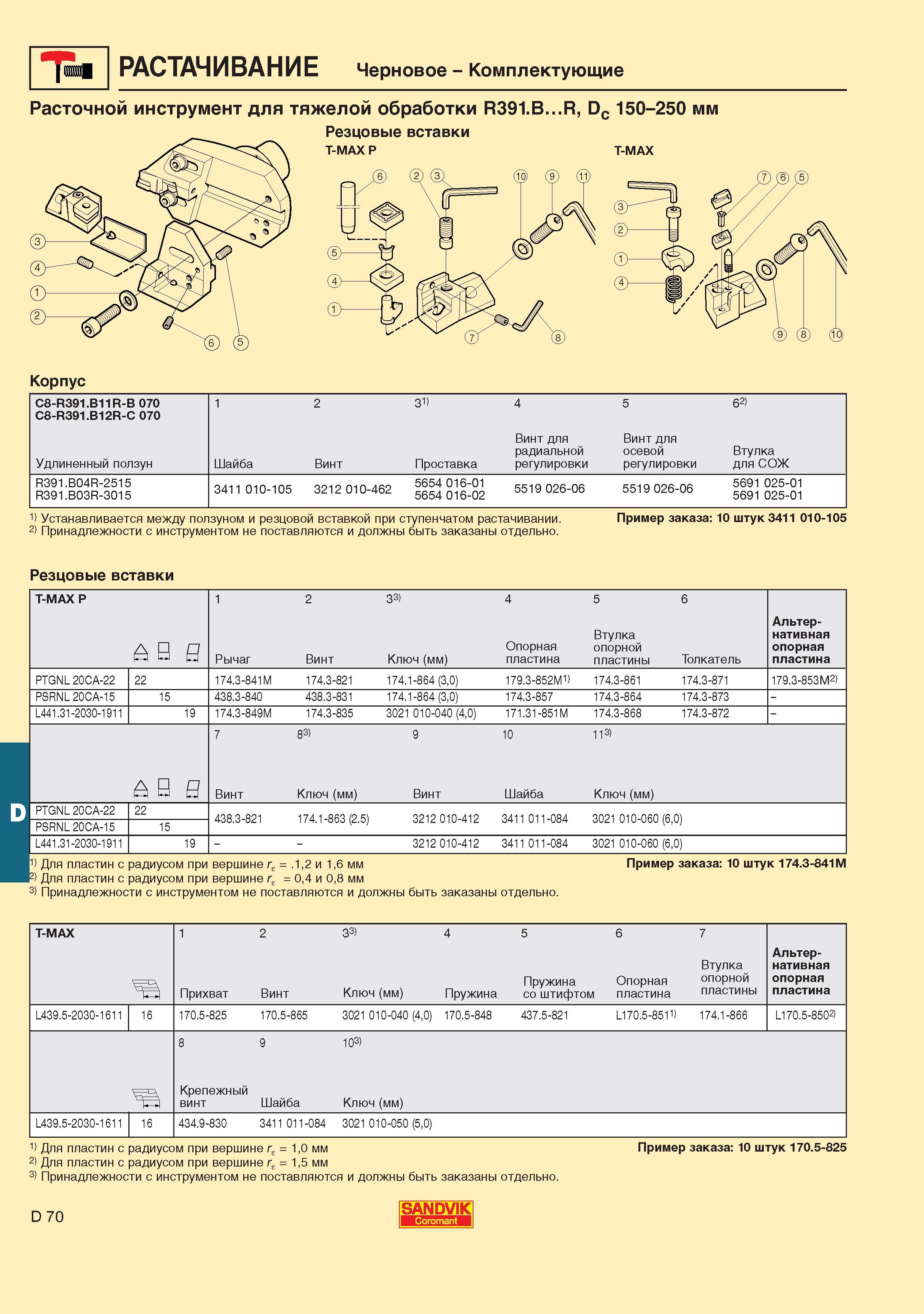

530 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.D70

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. D70 0530 Lab2u

РАСТАЧИВАНИЕ Черновое Комплектующие Расточной инструмент для тяжелой обработки R391.B...R Dc 150-250 мм Резцовые вставки T-MAX P T-MAX Корпус C8-R391.B11R-B 070 C8-R391.B12R-C 070 1 2 3 1) 4 5 62) Удлиненный ползун Шайба Винт Проставка Винт для радиальной регулировки Винт для осевой регулировки Втулка для СОЖ R391.B04R-2515 R391.B03R-3015 3411 010-105 3212 010-462 5654 016-01 5654 016-02 5519 026-06 5519 026-06 5691 025-01 5691 025-01 1) Устанавливается между ползуном и резцовой вставкой при ступенчатом растачивании. Пример заказа 10 штук 3411 010-105 2) Принадлежности с инструментом не поставляются и должны быть заказаны отдельно. Резцовые вставки T-MAX P 1 2 33) 4 5 6 В В Рычаг Винт Ключ (мм) Опорная пластина Втулка опорной пластины Толкатель Альтер- нативная опорная пластина PTGNL 20CA-22 22 174.3-841M 174.3-821 174.1-864 (30) 179.3-852M 1) 174.3-861 174.3-871 179.3-853M2) PSRNL 20CA-15 15 438.3-840 438.3-831 174.1-864 (30) 174.3-857 174.3-864 174.3-873 - L441.31-2030-1911 19 174.3-849M 174.3-835 3021 010-040 (40) 171.31-851M 174.3-868 174.3-872 - 7 83) 9 10 113) В в Винт Ключ (мм) Винт Шайба Ключ (мм) PTGNL 20CA-22 22 438.3-821 174.1-863 (2.5) 3212 010-412 3411 011-084 3021 010-060 (60) PSRNL 20CA-15 15 L441.31-2030-1911 19 3212 010-412 3411 011-084 3021 010-060 (60) 1) Для пластин с радиусом при вершине re .12 и 16 мм ) Для пластин с радиусом при вершине re 04 и 08 мм 3) Принадлежности с инструментом не поставляются и должны быть заказаны отдельно. Пример заказа 10 штук 174.3-841M T-MAX 1 2 33) 4 5 6 7 Прихват Винт Ключ (мм) Пружина Пружина CoroTurn штифтом Опорная пластина Втулка опорной пластины Альтер- нативная опорная пластина L439.5-2030-1611 16 170.5-825 170.5-865 3021 010-040 (40) 170.5-848 437.5-821 L170.5-851 1) 174.1-866 L170.5-8502) 8 9 103) Крепежный винт Шайба Ключ (мм) L439.5-2030-1611 16 434.9-830 3411 011-084 3021 010-050 (50) 1) Для пластин с радиусом при вершине re 10 мм Пример заказа 10 штук 170.5-825 2) Для пластин с радиусом при вершине re 15 мм 3) Принадлежности с инструментом не поставляются и должны быть заказаны отдельно. D 70 SANDVIK Coromant
