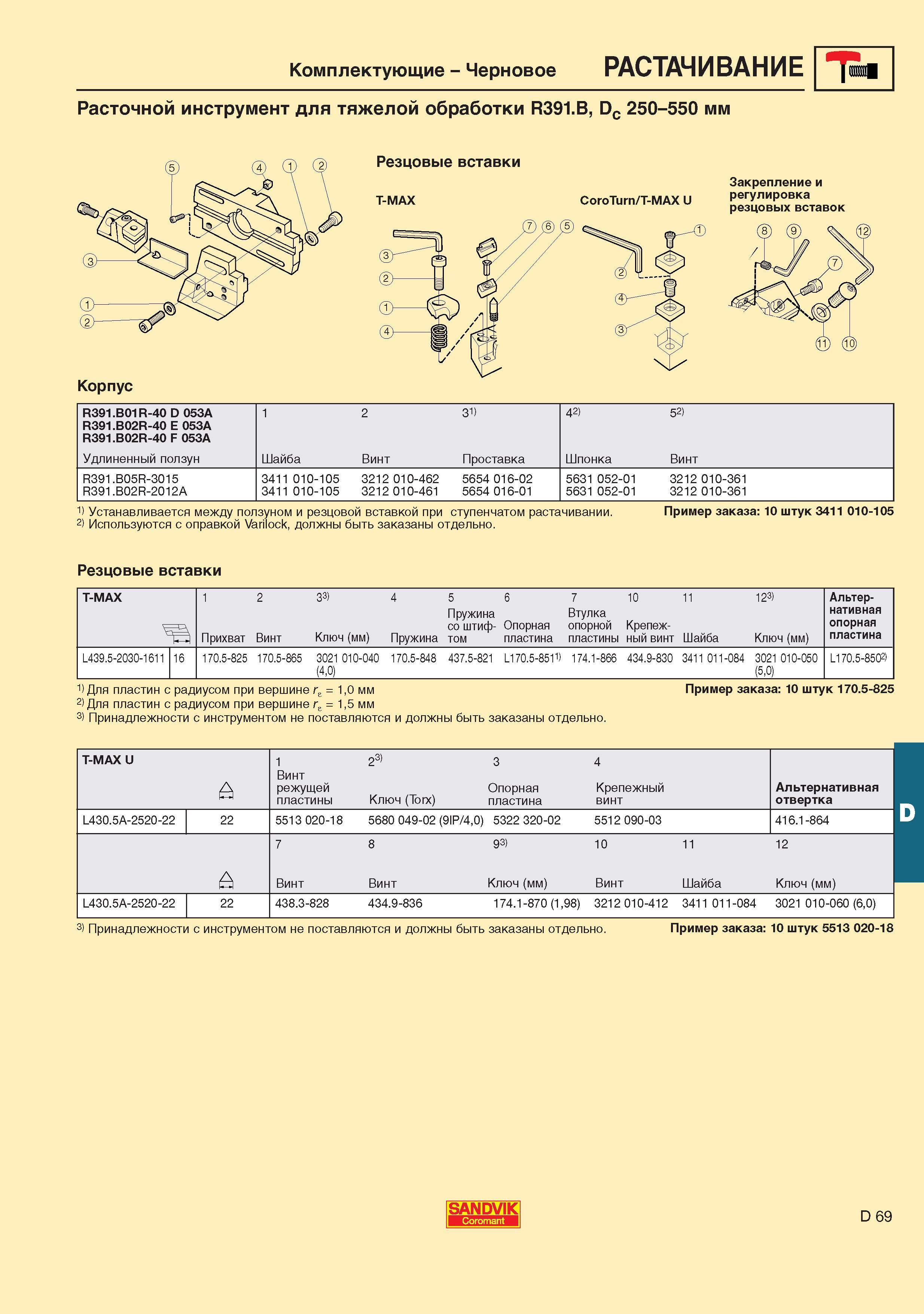

Комплектующие Черновое Расточной инструмент для тяжелой обработки R391.B Dc 250-550 мм Резцовые вставки T-MAX CoroTurn T-MAX U Корпус Закрепление и регулировка резцовых вставок R391.B01R-40 D 053A R391.B02R-40 E 053A R391.B02R-40 F 053A 1 2 3 1) 42) 52) Удлиненный ползун Шайба Винт Проставка Шпонка Винт R391.B05R-3015 3411 010-105 3212 010-462 5654 016-02 5631 052-01 3212 010-361 R391.B02R-2012A 3411 010-105 3212 010-461 5654 016-01 5631 052-01 3212 010-361 1) Устанавливается между ползуном и резцовой вставкой при ступенчатом растачивании. Пример заказа 10 штук 3411 010-105 2) Используются с оправкой Varilock должны быть заказаны отдельно. Резцовые вставки T-MAX 1 2 33) 4 5 6 7 10 11 123) Пружина Втулка CoroTurn штиф- Опорная опорной Крепеж-Прихват Винт Ключ (мм) Пружина том пластина пластины ный винт Шайба Ключ (мм) Альтер- нативная опорная пластина L439.5-2030-1611 16 170.5-825 170.5-865 3021 010-040 170.5-848 437.5-821 L170.5-851 1) 174.1-866 434.9-830 3411 011-084 3021 010-050 (40) (50) L170.5-8502) 1) Для пластин с радиусом при вершине re 10 мм 2) Для пластин с радиусом при вершине re 15 мм 3) Принадлежности с инструментом не поставляются и должны быть заказаны отдельно. Пример заказа 10 штук 170.5-825 T-MAX U 1 23) 3 4 Винт режущей Опорная Крепежный пластины Ключ (Torx) пластина винт Альтернативная отвертка L430.5A-2520-22 22 5513 020-18 5680 049-02 (9IP 40) 5322 320-02 5512 090-03 416.1-864 7 8 93) 10 11 12 Винт Винт Ключ (мм) Винт Шайба Ключ (мм) L430.5A-2520-22 22 438.3-828 434.9-836 174.1-870 (198) 3212 010-412 3411 011-084 3021 010-060 (60) 3) Принадлежности с инструментом не поставляются и должны быть заказаны отдельно. Пример заказа 10 штук 5513 020-18 SANDVIK Coromant D 69
