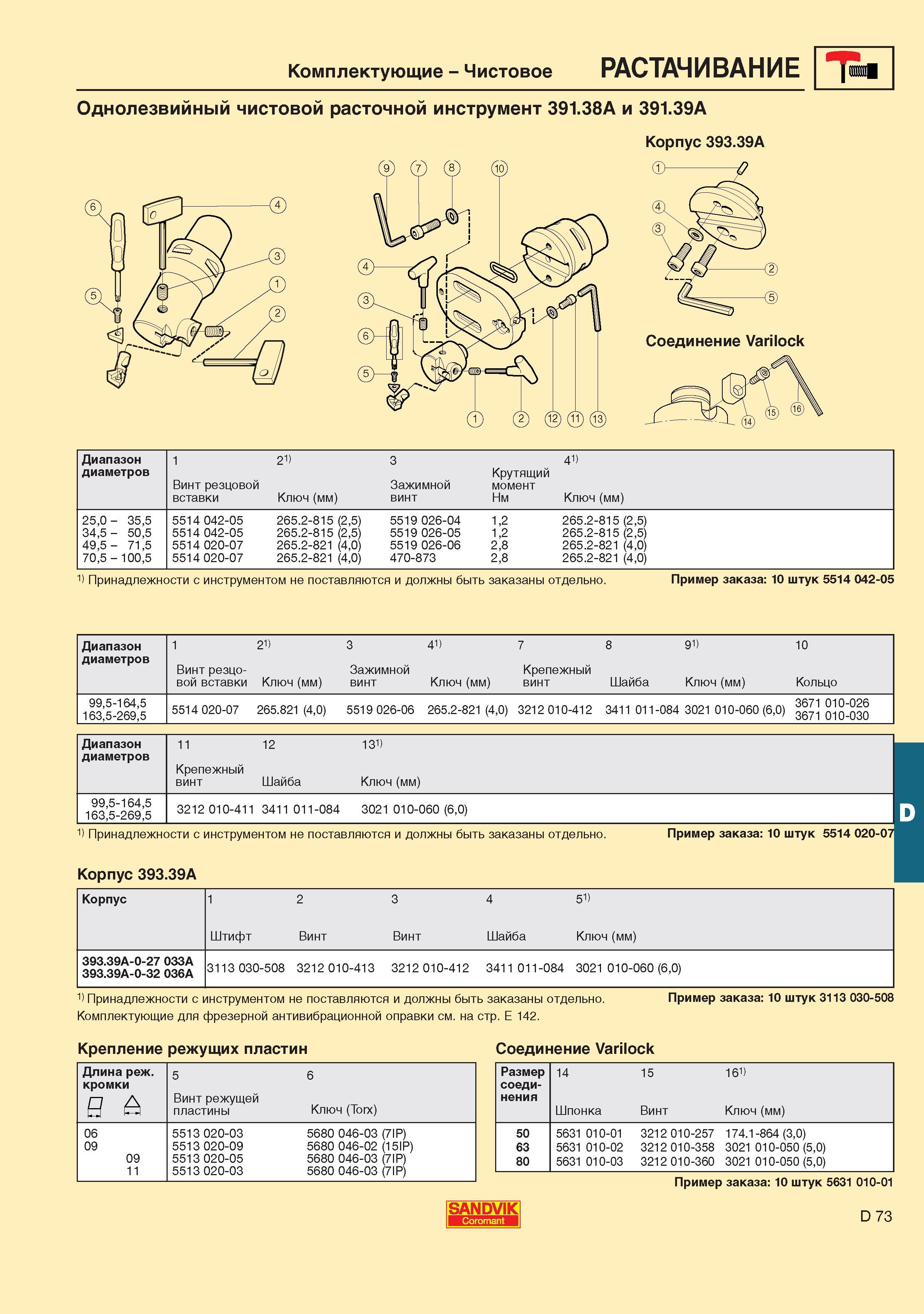

533 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.D73

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. D73 0533 Lab2u

Комплектующие Чистовое . Однолезвийный чистовой расточной инструмент 391.38A и 391.39A Корпус 393.39A О (2) 02 О1 Диапазон диаметров 1 Винт резцовой вставки 2 1) Ключ (мм) 3 Зажимной винт Крутящий момент Нм 4 1) Ключ (мм) 250 - 355 5514 042-05 265.2-815 (25) 5519 026-04 12 265.2-815 (25) 345 - 505 5514 042-05 265.2-815 (25) 5519 026-05 12 265.2-815 (25) 495 - 715 5514 020-07 265.2-821 (40) 5519 026-06 28 265.2-821 (40) 705 - 1005 5514 020-07 265.2-821 (40) 470-873 28 265.2-821 (40) 1) Принадлежности с инструментом не поставляются и должны быть заказаны отдельно. Пример заказа 10 штук 5514 042-05 Диапазон 1 2 1) 3 4 1) 7 8 9 1) 10 диаметров Винт резцовой вставки Ключ (мм) Зажимной винт Ключ (мм) Крепежный винт Шайба Ключ (мм) Кольцо 995-1645 1635-2695 5514 020-07 265.821 (40) 5519 026-06 265.2-821 (40) 3212 010-412 3411 011-084 3021 010-060 (60) 3671 010-026 3671 010-030 Диапазон 11 12 13 1) диаметров Крепежный винт Шайба Ключ (мм) 995-1645 1635-2695 3212 010-411 3411 011-084 3021 010-060(60) 1) Принадлежности с инструментом не поставляются и должны быть заказаны отдельно. Корпус 393.39A Пример заказа 10 штук 5514 020-07 Корпус 1 2 3 Штифт Винт Винт Шайба Ключ (мм) 393.39A-0-27 033A 393.39A-0-32 036A 3113 030-508 3212 010-413 3212 010-412 3411 011-084 3021 010-060 (60) 1) Принадлежности с инструментом не поставляются и должны быть заказаны отдельно. Комплектующие для фрезерной антивибрационной оправки см. на стр. Е 142. Пример заказа 10 штук 3113 030-508 Крепление режущих пластин Соединение Varilock Длина реж. кромки В 56 Винт режущей пластины Ключ (Torx) 06 09 09 11 5513 020-03 5680 046-03 (7IP) 5513 020-09 5680 046-02 (15IP) 5513 020-05 5680 046-03 (7IP) 5513 020-03 5680 046-03 (7IP) Размер соединения 14 Шпонка 15 Винт 16 1) Ключ (мм) 50 5631 010-01 3212 010-257 174.1-864 (30) 63 5631 010-02 3212 010-358 3021 010-050 (50) 80 5631 010-03 3212 010-360 3021 010-050 (50) Пример заказа 10 штук 5631 010-01 SANDVIK Coromant D 73
