435 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.C112

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. C112 0435 Lab2u

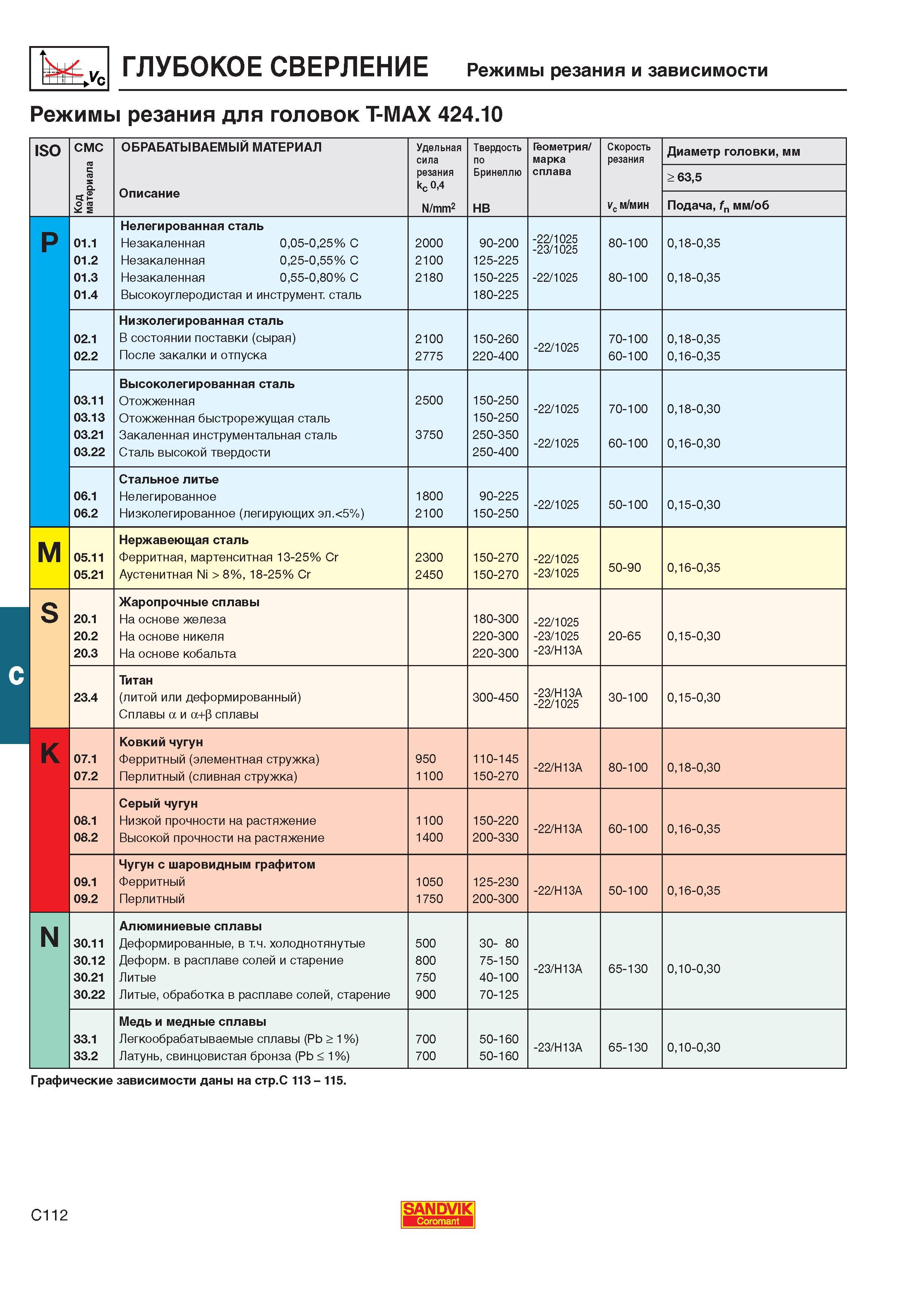

ГЛУБОКОЕ СВЕРЛЕНИЕ Режимы резания и зависимости Режимы резания для головок T-MAX 424.10 C ISO CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Описание Удельная сила резания kc 04 N mm2 Твердость по Бринеллю HB еометрия марка сплава Скорость резания vc м/мин Диаметр головки мм 635 Подача fn мм/об P 01.1 01.2 01.3 01.4 Нелегированная сталь Незакаленная 005-025% C Незакаленная 025-055% C Незакаленная 055-080% C Высокоуглеродистая и инструмент. сталь 2000 2100 2180 90-200 125-225 150-225 180-225 -22 1025 -23 1025 -22 1025 80-100 80-100 018-035 018-035 02.1 02.2 Низколегированная сталь В состоянии поставки (сырая) После закалки и отпуска 2100 2775 150-260 220-400 -22 1025 70-100 60-100 018-035 016-035 03.11 03.13 03.21 03.22 Высоколегированная сталь Отожженная Отожженная быстрорежущая сталь Закаленная инструментальная сталь Сталь высокой твердости 2500 3750 150-250 150-250 250-350 250-400 -22 1025 -22 1025 70-100 60-100 018-030 016-030 06.1 06.2 Стальное литье Нелегированное Низколегированное (легирующих эл.5%) 1800 2100 90-225 150-250 -22 1025 50-100 015-030 Нержавеющая сталь Ферритная мартенситная 13-25% Cr Аустенитная Ni 8% 18-25% Cr M 05.11 05.21 2300 2450 150-270 150-270 -22 1025 -23 1025 50-90 016-035 S 20.1 20.2 20.3 Жаропрочные сплавы На основе железа На основе никеля На основе кобальта 180-300 220-300 220-300 -22 1025 -23 1025 -23 H13A 20-65 015-030 23.4 Титан (литой или деформированный) Сплавы а и а+р сплавы 300-450 -23 H13A -22 1025 30-100 015-030 K 07.1 07.2 Ковкий чугун Ферритный (элементная стружка) Перлитный (сливная стружка) 950 1100 110-145 150-270 -22 H13A 80-100 018-030 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 1100 1400 150-220 200-330 -22 H13A 60-100 016-035 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 1050 1750 125-230 200-300 -22 H13A 50-100 016-035 N 30.11 30.12 30.21 30.22 Алюминиевые сплавы Деформированные в т.ч. холоднотянутые Деформ. в расплаве солей и старение Литые Литые обработка в расплаве солей старение 500 800 750 900 30- 80 75-150 40-100 70-125 -23 H13A 65-130 010-030 33.1 33.2 Медь и медные сплавы Легкообрабатываемые сплавы (Pb 1%) Латунь свинцовистая бронза (Pb 1%) 700 700 50-160 50-160 -23 H13A 65-130 010-030 Графические зависимости даны на стр.С 113 - 115. C112 SANDVIK Coromant
