433 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.C110

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. C110 0433 Lab2u

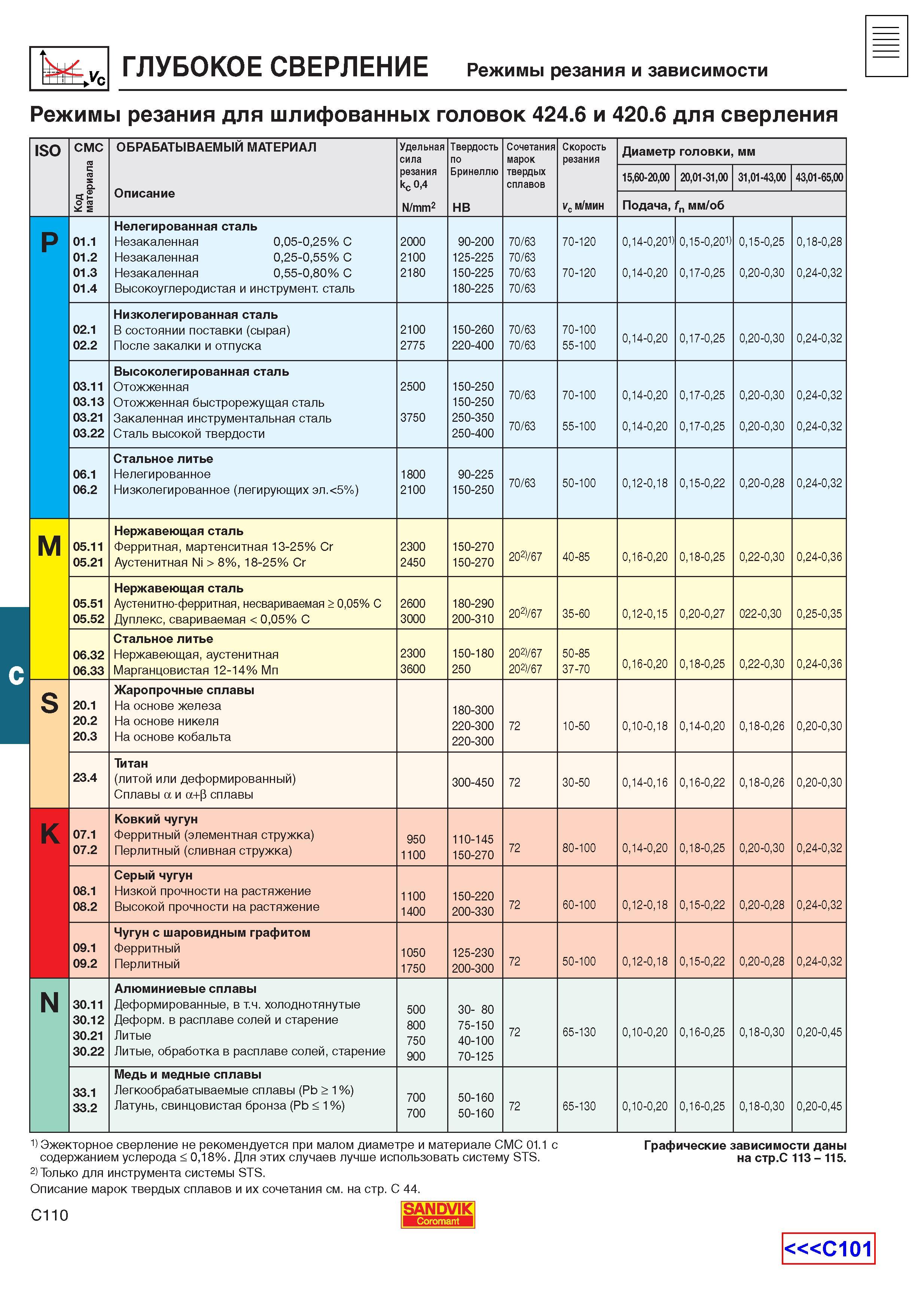

ГЛУБОКОЕ СВЕРЛЕНИЕ Режимы резания и зависимости Режимы резания для шлифованных головок 424.6 и 420.6 для сверления C ISO CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила Твердость по Сочетания марок Скорость резания Диаметр головки мм Описание резания kc 04 Бринеллю твердых сплавов 1560-2000 2001-3100 3101-4300 4301-6500 N mm2 HB vc м/мин Подача fn мм/об P 01.1 01.2 01.3 01.4 Нелегированная сталь Незакаленная 005-025% C Незакаленная 025-055% C Незакаленная 055-080% C Высокоуглеродистая и инструмент. сталь 2000 2100 2180 90-200 125-225 150-225 180-225 70 63 70 63 70 63 70 63 70-120 70-120 014-020 1) 014-020 015-020 1) 017-025 015-025 020-030 018-028 024-032 02.1 02.2 Низколегированная сталь В состоянии поставки (сырая) После закалки и отпуска 2100 2775 150-260 220-400 70 63 70 63 70-100 55-100 014-020 017-025 020-030 024-032 03.11 03.13 03.21 03.22 Высоколегированная сталь Отожженная Отожженная быстрорежущая сталь Закаленная инструментальная сталь Сталь высокой твердости 2500 3750 150-250 150-250 250-350 250-400 70 63 70 63 70-100 55-100 014-020 014-020 017-025 017-025 020-030 020-030 024-032 024-032 06.1 06.2 Стальное литье Нелегированное Низколегированное (легирующих эл.5%) 1800 2100 90-225 150-250 70 63 50-100 012-018 015-022 020-028 024-032 Нержавеющая сталь Ферритная мартенситная 13-25% Cr Аустенитная Ni 8% 18-25% Cr M 05.11 05.21 2300 2450 150-270 150-270 202) 67 40-85 016-020 018-025 022-030 024-036 05.51 05.52 Нержавеющая сталь Аустенитно-ферритная несвариваемая 005% C Дуплекс свариваемая 005% C 2600 3000 180-290 200-310 202) 67 35-60 012-015 020-027 022-030 025-035 06.32 06.33 Стальное литье Нержавеющая аустенитная Марганцовистая 12-14% Mп 2300 3600 150-180 250 202) 67 202) 67 50-85 37-70 016-020 018-025 022-030 024-036 S 20.1 20.2 20.3 Жаропрочные сплавы На основе железа На основе никеля На основе кобальта 180-300 220-300 220-300 72 10-50 010-018 014-020 018-026 020-030 23.4 Титан (литой или деформированный) Сплавы а и а+р сплавы 300-450 72 30-50 014-016 016-022 018-026 020-030 K 07.1 07.2 Ковкий чугун Ферритный (элементная стружка) Перлитный (сливная стружка) 950 1100 110-145 150-270 72 80-100 014-020 018-025 020-030 024-032 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 1100 1400 150-220 200-330 72 60-100 012-018 015-022 020-028 024-032 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 1050 1750 125-230 200-300 72 50-100 012-018 015-022 020-028 024-032 N 30.11 30.12 30.21 30.22 Алюминиевые сплавы Деформированные в т.ч. холоднотянутые Деформ. в расплаве солей и старение Литые Литые обработка в расплаве солей старение 500 800 750 900 30- 80 75-150 40-100 70-125 72 65-130 010-020 016-025 018-030 020-045 33.1 33.2 Медь и медные сплавы Легкообрабатываемые сплавы (Pb 1%) Латунь свинцовистая бронза (Pb 1%) 700 700 50-160 50-160 72 65-130 010-020 016-025 018-030 020-045 1) Эжекторное сверление не рекомендуется при малом диаметре и материале СМС 01.1 с содержанием услерода 018%. Для этих случаев лучше использовать систему STS. 2) Только для инструмента системы STS. Описание марок твердых сплавов и их сочетания см. на стр. С 44. Графические зависимости даны на стр.С 113 - 115. C110 SANDVIK С101
