434 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.C111

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. C111 0434 Lab2u

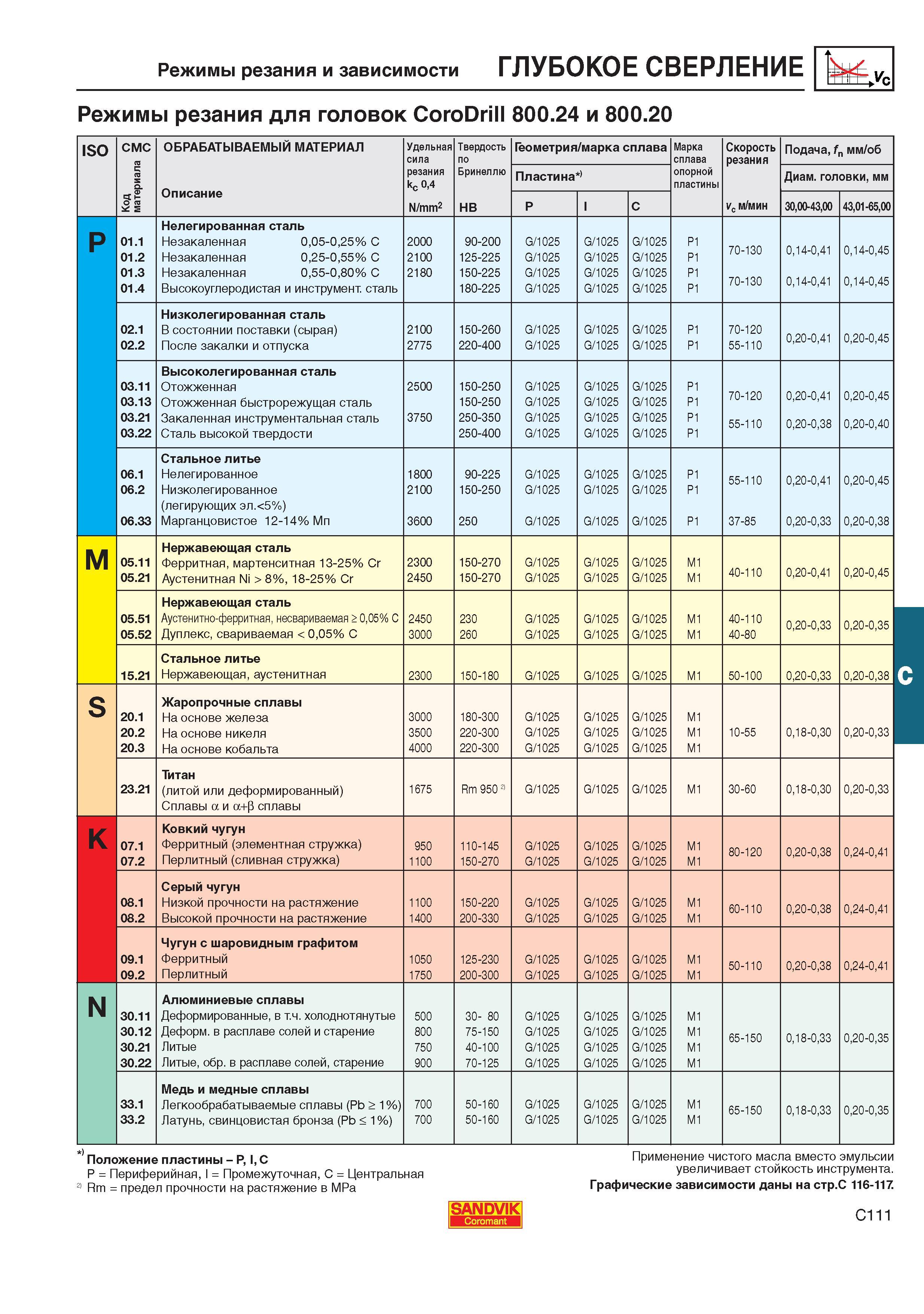

Режимы резания и зависимости ГЛУБОКОЕ СВЕРЛЕНИЕ Режимы резания для головок CoroDrill 800.24 и 800.20 ISO CMC ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ Удельная сила Твердость по Геометрия марка сплава Марка сплава Скорость резания Подача f n мм/об Описание резания kc 04 Бринеллю Пластина ) опорной пластины Диам. головки мм N mm2 HB P C vc м/мин 3000-4300 4301-6500 P 01.1 01.2 01.3 01.4 Нелегированная сталь Незакаленная 005-025% C Незакаленная 025-055% C Незакаленная 055-080% C Высокоуглеродистая и инструмент. сталь 2000 2100 2180 90-200 125-225 150-225 180-225 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 P1 P1 P1 P1 70-130 70-130 014-041 014-041 014-045 014-045 02.1 02.2 Низколегированная сталь В состоянии поставки (сырая) После закалки и отпуска 2100 2775 150-260 220-400 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 P1 P1 70-120 55-110 020-041 020-045 03.11 03.13 03.21 03.22 Высоколегированная сталь Отожженная Отожженная быстрорежущая сталь Закаленная инструментальная сталь Сталь высокой твердости 2500 3750 150-250 150-250 250-350 250-400 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 P1 P1 P1 P1 70-120 55-110 020-041 020-038 020-045 020-040 06.1 06.2 06.33 Стальное литье Нелегированное Низколегированное (легирующих эл.5%) Марганцовистое 12-14% Mп 1800 2100 3600 90-225 150-250 250 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 P1 P1 P1 55-110 37-85 020-041 020-033 020-045 020-038 M 05.11 05.21 Нержавеющая сталь Ферритная мартенситная 13-25% Cr Аустенитная Ni 8% 18-25% Cr 2300 2450 150-270 150-270 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 M1 M1 40-110 020-041 020-045 05.51 05.52 Нержавеющая сталь Аустенитно-ферритная несвариваемая 005% C Дуплекс свариваемая 005% C 2450 3000 230 260 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 M1 M1 40-110 40-80 020-033 020-035 15.21 Стальное литье Нержавеющая аустенитная 2300 150-180 G 1025 G 1025 G 1025 M1 50-100 020-033 020-038 S 20.1 20.2 20.3 Жаропрочные сплавы На основе железа На основе никеля На основе кобальта 3000 3500 4000 180-300 220-300 220-300 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 M1 M1 M1 10-55 018-030 020-033 23.21 Титан (литой или деформированный) Сплавы а и а+р сплавы 1675 Rm 950 2) G 1025 G 1025 G 1025 M1 30-60 018-030 020-033 K 07.1 07.2 Ковкий чугун Ферритный (элементная стружка) Перлитный (сливная стружка) 950 1100 110-145 150-270 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 M1 M1 80-120 020-038 024-041 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 1100 1400 150-220 200-330 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 M1 M1 60-110 020-038 024-041 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 1050 1750 125-230 200-300 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 M1 M1 50-110 020-038 024-041 N 30.11 30.12 30.21 30.22 Алюминиевые сплавы Деформированные в т.ч. холоднотянутые Деформ. в расплаве солей и старение Литые Литые обр. в расплаве солей старение 500 800 750 900 30- 80 75-150 40-100 70-125 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 M1 M1 M1 M1 65-150 018-033 020-035 33.1 33.2 Медь и медные сплавы Легкообрабатываемые сплавы (Pb 1%) Латунь свинцовистая бронза (Pb 1%) 700 700 50-160 50-160 G 1025 G 1025 G 1025 G 1025 G 1025 G 1025 M1 M1 65-150 018-033 020-035 C Положение пластины - P C P Периферийная Промежуточная C Центральная Rm предел прочности на растяжение в МРа SANDVIK Применение чистого масла вместо эмульсии увеличивает стойкость инструмента. Графические зависимости даны на стр.С 116-117 C111 2)
