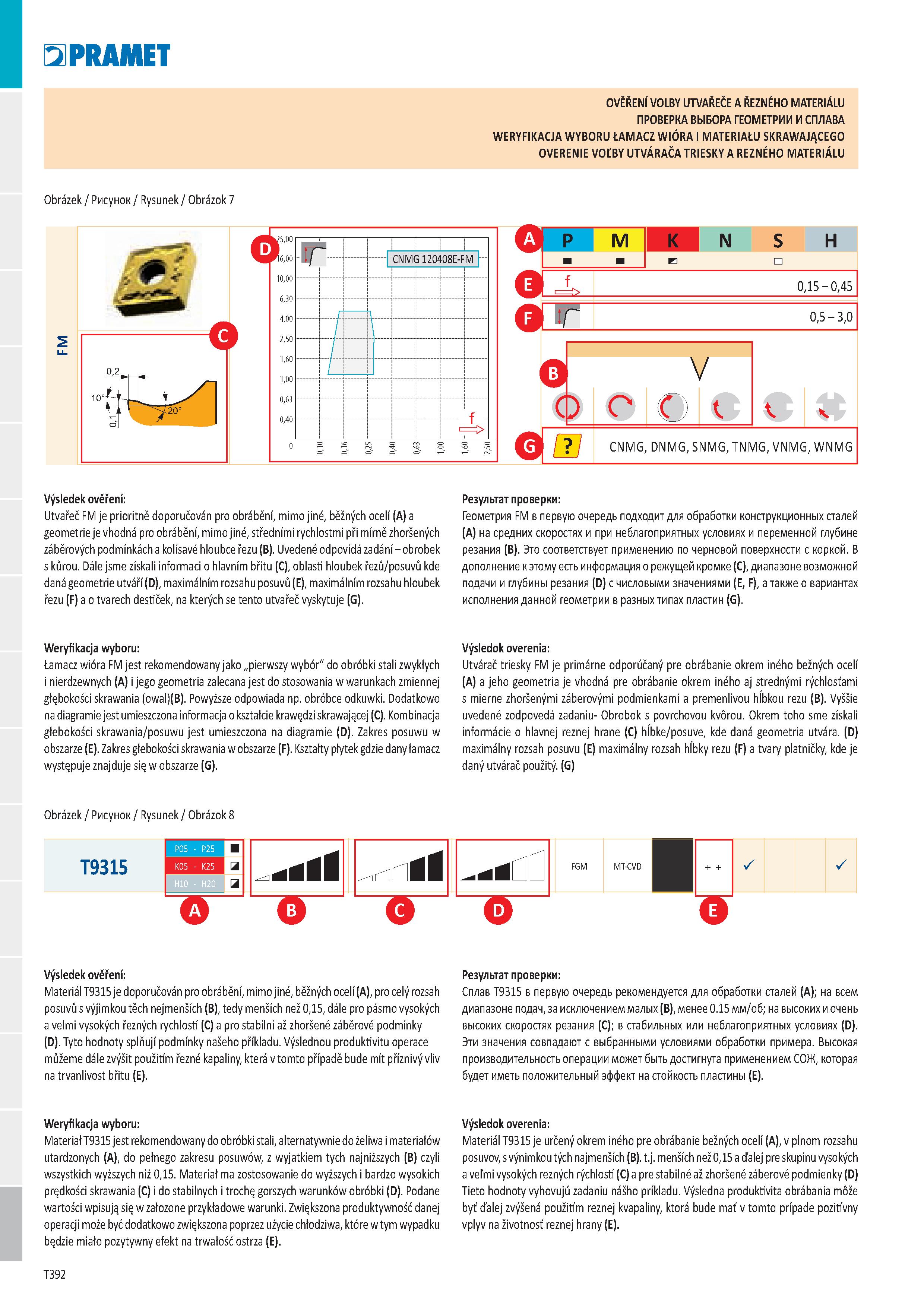

PRAMET overení volby utvarece a rezneho materiału ПРОВЕРКА ВЫБОРА ГЕОМЕТРИИ И СПЛАВА WERYFIKACJA WYBORU ŁAMACZ WIÓRA I MATERIAŁU SKRAWAJĄCEGO OVERENIE VOĽBY UTVÁRAČA TRIESKY A REZNÉHO MATERIÁLU Obrázek / Рисунок / Rysunek / Obrázok 7 L. E ЭСП s C) P M K N S H 0,15 - 0,45 0,5 - 3,0 V CNMG, DNMG, SNIVÍ (D, TNMG, VNMG,WNMG Výsledek ověření: Utvařeč FM je prioritně doporučován pro obrábění, mimo jiné, běžných ocelí (A) a geometrie je vhodná pro obrábění, mimo jiné, středními rychlostmi při mírně zhoršených záběrových podmínkách a kolísavé hloubce řezu (B). Uvedené odpovídá zadání - obrobek s kůrou. Dále jsme získali informaci o hlavním břitu (C), oblasti hloubek řezů/posuvů kde daná geometrie utváří (D), maximálním rozsahu posuvů (E), maximálním rozsahu hloubek řezu (F) a o tvarech destiček, na kterých se tento utvařeč vyskytuje (G). Результат проверки: Геометрия FM в первую очередь подходит для обработки конструкционных сталей (A) на средних скоростях и при неблагоприятных условиях и переменной глубине резания (B). Это соответствует применению по черновой поверхности с коркой. В дополнение к этому есть информация о режущей кромке (C), диапазоне возможной подачи и глубины резания (D) с числовыми значениями (E, F), а также о вариантах исполнения данной геометрии в разных типах пластин (G). f Weryfikacja wyboru: Łamacz wióra FM jest rekomendowany jako „pierwszy wybór” do obróbki stali zwykłych i nierdzewnych (A) i jego geometria zalecana jest do stosowania w warunkach zmiennej głębokości skrawania (owal)(B). Powyższe odpowiada np. obróbce odkuwki. Dodatkowo na diagramie jest umieszczona informacja o kształcie krawędzi skrawającej (C). Kombinacja głebokości skrawania/posuwu jest umieszczona na diagramie (D). Zakres posuwu w obszarze (E). Zakres głebokości skrawania w obszarze (F). Kształty płytek gdzie dany łamacz występuje znajduje się w obszarze (G). Výsledok overenia: Utvárač triesky FM je primárne odporúčaný pre obrábanie okrem iného bežných ocelí (A) a jeho geometria je vhodná pre obrábanie okrem iného aj strednými rýchlosťami s mierne zhoršenými záberovými podmienkami a premenlivou hĺbkou rezu (B). Vyššie uvedené zodpovedá zadaniu- Obrobok s povrchovou kvôrou. Okrem toho sme získali informácie o hlavnej reznej hrane (C) hĺbke/posuve, kde daná geometria utvára. (D) maximálny rozsah posuvu (E) maximálny rozsah hĺbky rezu (F) a tvary platničky, kde je daný utvárač použitý. (G) Obrázek / Рисунок / Rysunek/Obrázok 8 T9315 P05 - P25 “ K05 - K25 h10 - h20 ISč Výsledek ověření: Materiál T9315 je doporučován pro cbnábění, mimo jiné, běžných ocelí (A), pro celý rozsah posuvů s výjimkou těch nejmenších (B), tedy menších než 0,15, dále pro pásmo vysokých a velmi vysokých řezných rychlostí (C) a pro stabilní až zhoršené záběrové podmínky (D). Tyto hodnoty splňují podmínkynašeho příkladu. Výslednou produktivitu operace můžeme dále zvýšit použitím řezné kapaliny, která v tomto případě bude mít příznivý vliv na trvanlivost břitu (E). Результат проверки: Сплав T9315 в первую очередь рекомендуется для обработки сталей (A); на всем диапазоне подач, за исключением малых (B), менее 0.15 мм/об; на высоких и очень высоких скоростях резания (C); в стабильных или неблагоприятных условиях (D). Эти значения совпадают с выбранными условиями обработки примера. Высокая производительность опехации может быть достигнута применением СОЖ, которая будет иметь положительный эффект на стойкость пластины (E). Weryfikacja wyboru: Materiał T9315 jest rekomendowany do obróbki stali, alternatywnie do żeliwa i materiałów utardzonych (A), do pełnego zakresu posuwów, z wyjatkiem tych najniższych (B) czyli wszystkich wyższych niż 0,15. Materiał ma zostosowanie do wyższych i bardzo wysokich I““ prędkości skrawania (C) i do stabilnych i trochę gorszych warunków obróbki (D). Podane wartości wpisują się w załozone przykładowe warunki. Zwiększona produktywność danej operacji może być dodatkowo zwiększona poprzez użycie chłodziwa, które w tym wypadku będzie miało pozytywny efektna trwałość ostrza (E). Výsledok overenia: Materiál T9315 je určený okrem iného pre obrábanie bežných ocelí (A), v plnom rozsahu posuvov, s výnimkou tých uxjmenších (15). t.j. menších než 0,15 a ďalej pre skupinu vysokých a veľmi vysokých rezných rýchlostí (C) a pre stabilné až zhoršené záberové podmienky (D) Tieto hodnoty vyhovujú zadaniu nášho príkladu. Výsledna produktivita obrábania môže byť ďalej zvýšená použitím reznej kvapaliny, ktorá bude mať v tomto prípade pozitívny vplyv na životnosť reznej hrany (E). T392
