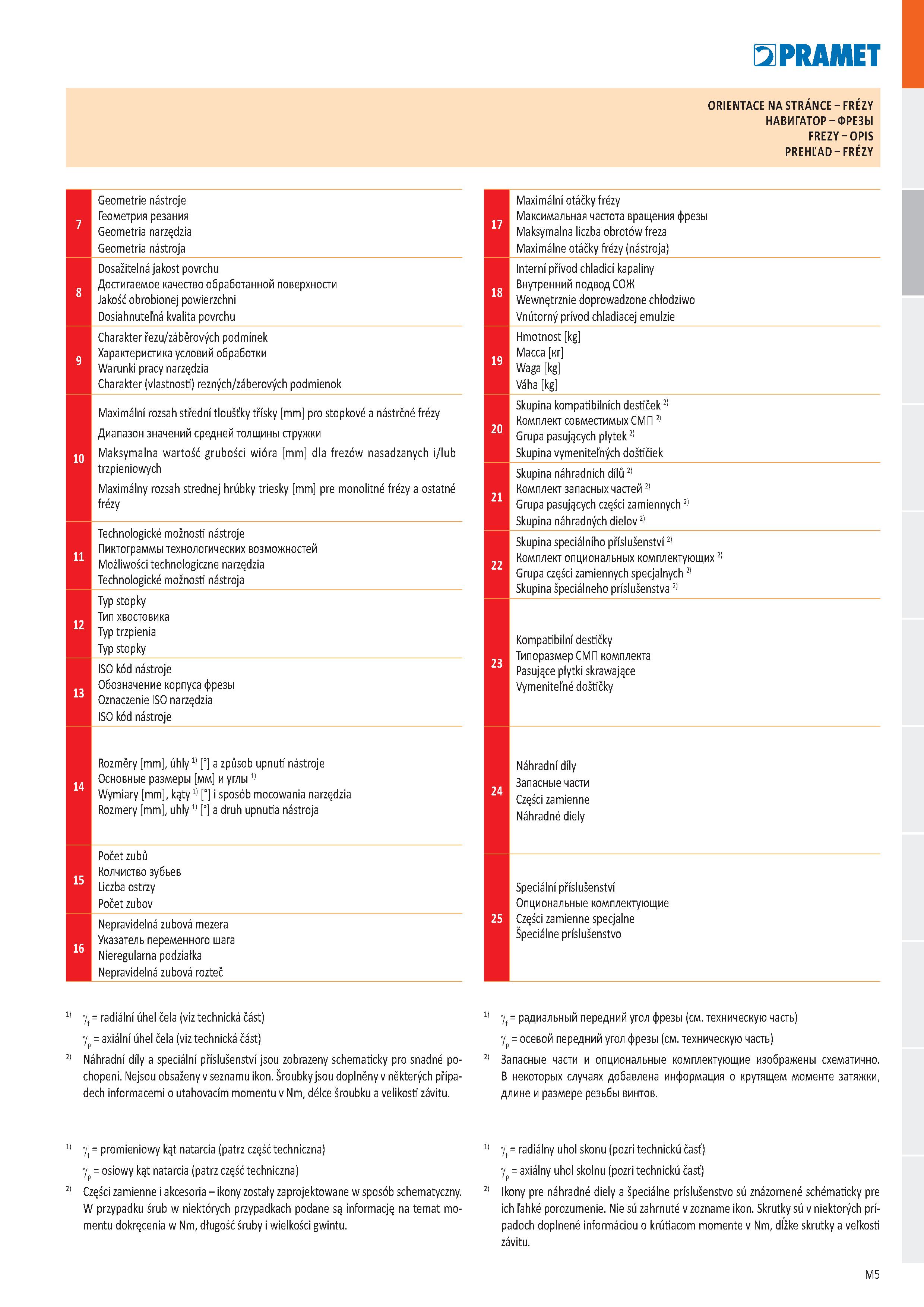

ORIENTACE NA STRANCE - FREZY НАВИГАТОР - ФРЕЗЫ FREZY - OPIS PREHĽAD - FRÉZY Geometrie nástroje Геометрия резания Geometria narzędzia Geometria nástroja 17 Maximální otáčky frézy Максимальная частота вращения фрезы Maksymalna liczba obrotów freza Maximálne otáčky frézy (nástroja) Dosažitelná jakost povrchu Достигаемое качество обработанной поверхности Jakość obrobionej powierzchni Dosiahnuteľná kvalita povrchu 18 Interní přívod chladicí kapaliny Внутренний подвод СОЖ Wewnętrznie doprowadzone chłodziwo Vnútorný prívod chladiacej emulzie Charakter řezu/záběrových podmínek Характеристика условий обработки Warunki pracy narzędzia Charakter (vlastnosti) rezných/záberových podmienok 19 Hmotnost kg Масса кг Waga kg Váha kg 1П Maximální rozsah střední tloušťky třísky mm pro stopkové a nástrčné frézy Диапазон значений средней толщины стружки Maksymalna wartość grubości wióra mm dla frezów nasadzanych i/lub trzpieniowych Maximálny rozsah strednej hrúbky triesky mm pre monolitné frézy a ostatné frézy 20 Skupina kompatibilních destiček 2) Комплект совместимых СМП 2) Grupa pasujących płytek 2) Skupina vymeniteľných doštičiek 21 Skupina náhradních dílů 2) Комплект запасных частей 2) Grupa pasujących części zamiennych 2) Skupina náhradných dielov 2) 11 Technologické možnosti nástroje Пиктограммы технологических возможностей Możliwości technologiczne narzędzia Technologické možnosti nástroja 22 Skupina speciálního příslušenství 2) Комплект опциональных комплектующих 2) Grupa części zamiennych specjalnych 2) Skupina špeciálneho príslušenstva 2) 12 Typ stopky Тип хвостовика Typ trzpienia Typ stopky 23 Kompatibilní destičky Типоразмер СМП комплекта Pasujące płytki skrawające Vymeniteľné doštičky 13 ISO kód nástroje Обозначение корпуса фрезы Oznaczenie ISO narzędzia ISO kód nástroje 14 Rozměry mm , úhly 1) ° a způsob upnutí nástroje Основные размеры мм и углы 1) Wymiary mm , kąty 1) ° i sposób mocowania narzędzia Rozmery mm , uhly 1) ° a druh upnutia nástroja 24 Náhradní díly Запасные части Części zamienne Náhradné diely 15 Počet zubů Колчиство зубьев Liczba ostrzy Počet zubov 25 Speciální příslušenství Опциональные комплектующие Części zamienne specjalne Špeciálne príslušenstvo 16 Nepravidelná zubová mezera Указатель переменного шага Nieregularna podziałka Nepravidelná zubová rozteč 11 yf = radiální úhel čela (viz technická část) yp = axiální úhel čela (viz technická část) 2) Náhradní díly a speciální příslušenství jsou zobrazeny schematicky pro snadné pochopení. Nejsou obsaženy v seznamu ikon. Šroubky jsou doplněny v některých případech informacemi o utahovacím momentu v Nm, délce šroubku a velikosti závitu. 1) yf = радиальный передний угол фрезы (см. техническую часть) ур = осевой передний угол фрезы (см. техническую часть) 2) Запасные части и опциональные комплектующие изображены схематично. В некоторых случаях добавлена информация о крутящем моменте затяжки, длине и размере резьбы винтов. 1) y = promieniowy kąt natarcia (patrz część techniczna) yp = osiowy kąt natarcia (patrz część techniczna) 2) Części zamienne i akcesoria - ikony zostały zaprojektowane w sposób schematyczny. W przypadku śrub w niektórych przypadkach podane są informację na temat momentu dokręcenia w Nm, długość śruby i wielkości gwintu. 1) yf = radiálny uhol skonu (pozri technickú časť) yp = axiálny uhol skolnu (pozri technickú časť) 2) Ikony pre náhradné diely a špeciálne príslušenstvo sú znázornené schématicky pre ich ľahké porozumenie. Nie sú zahrnuté v zozname ikon. Skrutky sú v niektorých prípadoch doplnené informáciou o krútiacom momente v Nm, dĺžke skrutky a veľkosti závitu. M5
