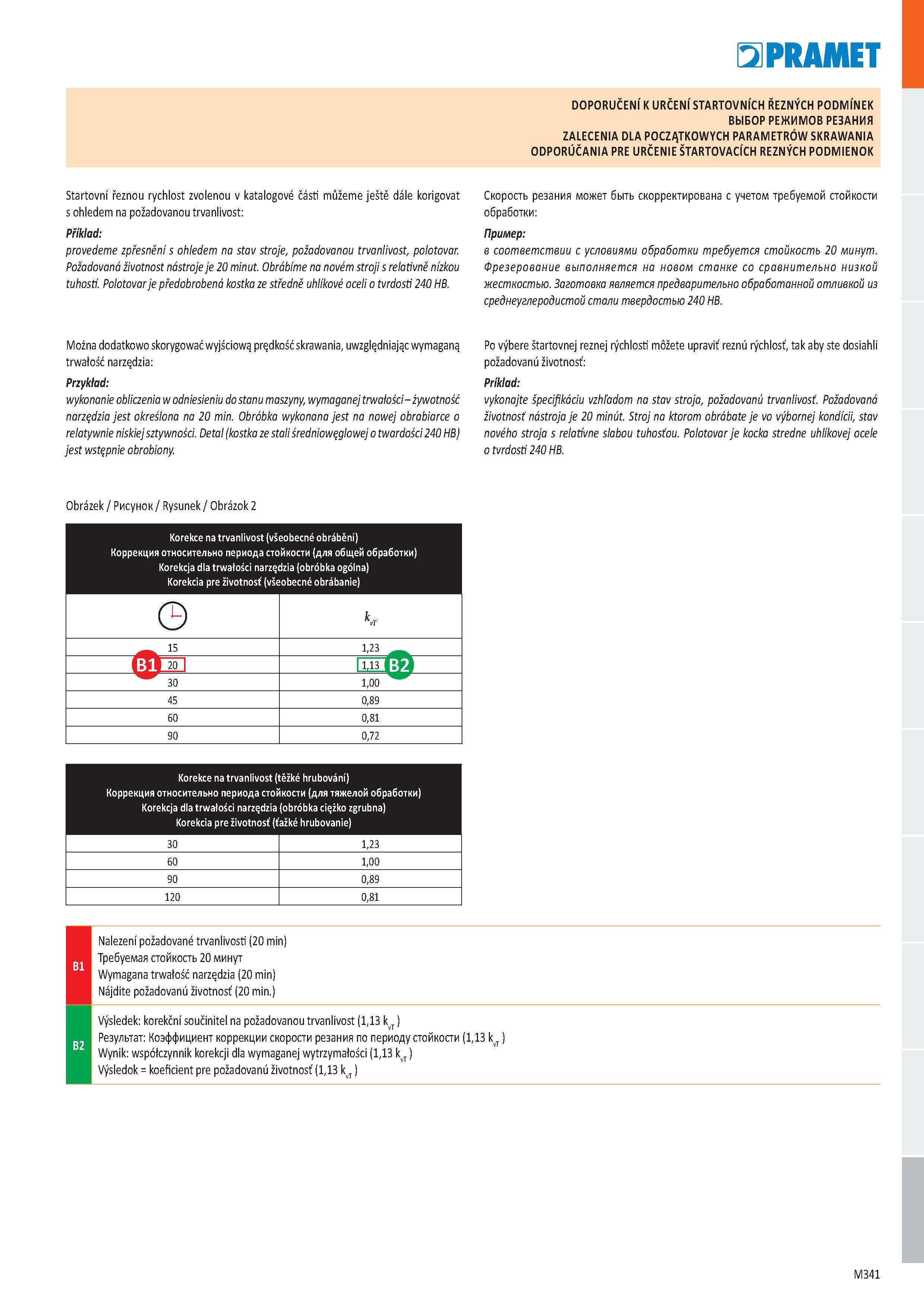

E3PRAMET DOPORUČENÍ K URČENÍ STARTOVNÍCH ŘEZNÝCH PODMÍNEK ВЫБОР РЕЖИМОВ РЕЗАНИЯ ZALECENIA DLA POCZĄTKOWYCH PARAMETRÓW SKRAWANIA ODPORÚČANIA PRE URČENIE ŠTARTOVACÍCH REZNÝCH PODMIENOK Startovní řeznou rychlost zvolenou v katalogové části můžeme ještě dále korigovat s ohledem na požadovanou trvanlivost: Příklad: provedeme zpřesnění s ohledem na stav stroje, požadovanou trvanlivost, polotovar. Požadovaná životnost nástroje je 20 minut. Obrábíme na novém stroji s relativně nízkou tuhostí. Polotovar je předobrobená kostka ze středně uhlíkové oceli o tvrdosti 240 HB. Można dodatkowo skorygować wyjściową prędkość skrawania, uwzględniając wymaganą trwałość narzędzia: Przykład: wykonanie obliczenia w odniesieniu do stanu maszyny, wymaganej trwałości - żywotność narzędzia jest określona na 20 min. Obróbka wykonana jest na nowej obrabiarce o relatywnie niskiej sztywności. Detal (kostka ze stali średniowęglowej o twardości 240 HB) jest wstępnie obrobiony. Obrázek / Рисунок / Rysunek / Obrázok 2 Korekce na trvanlivost (všeobecné obrábění) Коррекция относительно периода стойкости (для общей обработки) Korekcja dla trwałości narzędzia (obróbka ogólna) Korekcia pre životnosť (všeobecné obrábanie) O kvT 15 1,23 (B1t 20Ц 1.1í B2 30 1,00 45 0,89 60 0,81 90 0,72 Korekce na trvanlivost (těžké hrubování) Коррекция относительно периода стойкости (для тяжелой обработки) Korekcja dla trwałości narzędzia (obróbka ciężko zgrubna) Korekcia pre životnosť (ťažké hrubovanie) 30 1,23 60 1,00 90 0,89 120 0,81 Nalezení požadované trvanlivosti (20 min) Требуемая стойкость 20 минут Wymagana trwałość narzędzia (20 min) Nájdite požadovanú životnosť (20 min.) Výsledek: korekční součinitel na požadovanou trvanlivost (1,13 kvT ) Результат: Коэффициент коррекции скорости резания по периоду стойкости (1,13 kvT ) Wynik: współczynnik korekcji dla wymaganej wytrzymałości (1,13 kvT ) Výsledok = koeficient pre požadovanú životnosť (1,13 kvT ) B1 B2 Скорость резания может быть скорректирована с учетом требуемой стойкости обработки: Пример: в соответствии с условиями обработки требуется стойкость 20 минут. Фрезерование выполняется на новом станке со сравнительно низкой жесткостью. Заготовка является предварительно обработанной отливкой из среднеуглеродистой стали твердостью 240 HB. Po výbere štartovnej reznej rýchlosti môžete upraviť reznú rýchlosť, tak aby ste dosiahli požadovanú životnosť: Príklad: vykonajte špecifikáciu vzhľadom na stav stroja, požadovanú trvanlivosť. Požadovaná životnosť nástroja je 20 minút. Stroj na ktorom obrábate je vo výbornej kondícii, stav nového stroja s relatívne slabou tuhosťou. Polotovar je kocka stredne uhlíkovej ocele o tvrdosti 240 HB. M341
