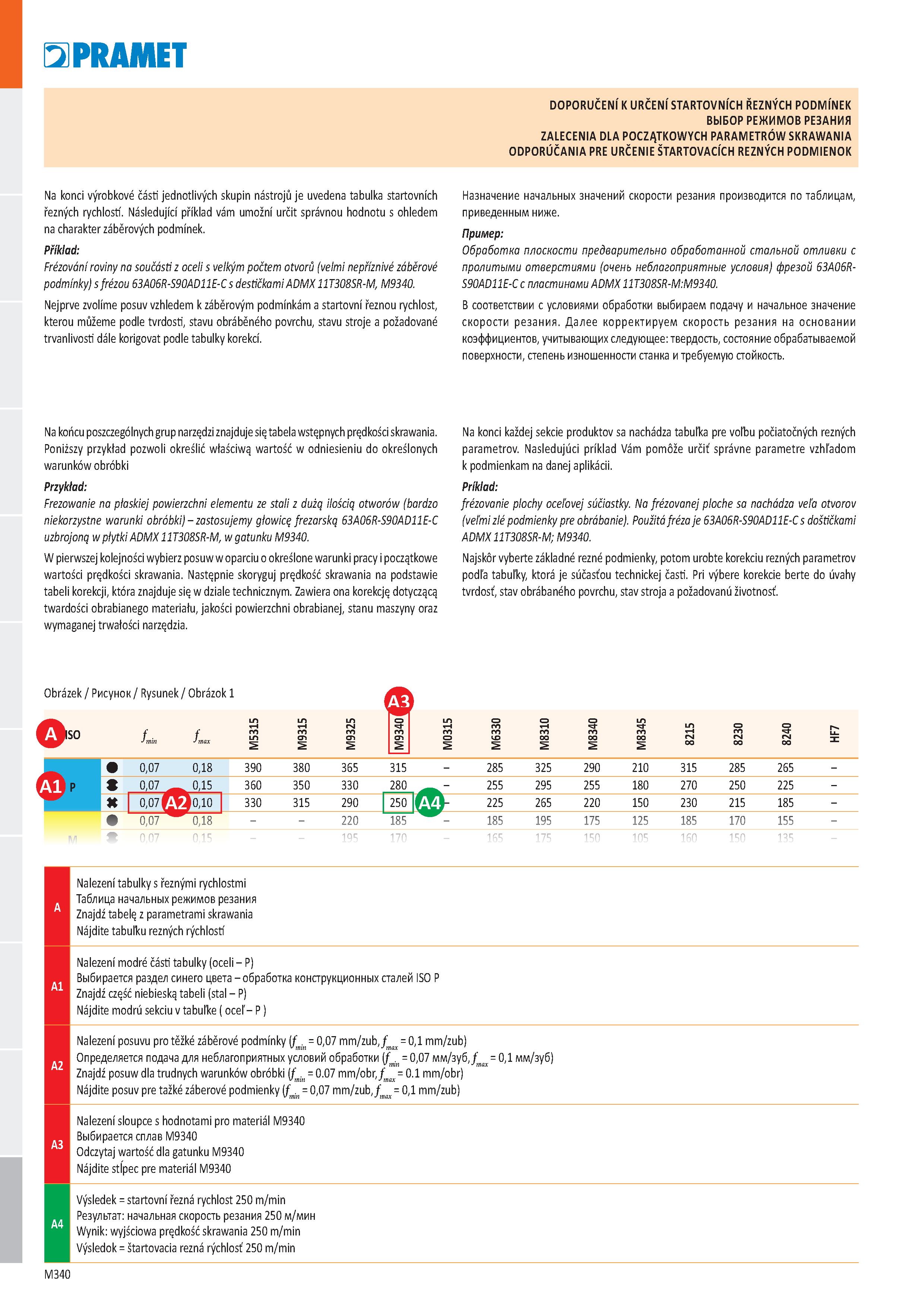

PRAMET DOPORUČENÍ K URČENÍ STARTOVNÍCH ŘEZNÝCH PODMÍNEK ВЫБОР РЕЖИМОВ РЕЗАНИЯ ZALECENIA DLA POCZĄTKOWYCH PARAMETRÓW SKRAWANIA ODPORÚČANIA PRE URČENIE ŠTARTOVACÍCH REZNÝCH PODMIENOK Na konci výrobkové části jednotlivých skupin nástrojů je uvedena tabulka startovních řezných rychlostí. Následující příklad vám umožní určit správnou hodnotu s ohledem na charakter záběrových podmínek. Příklad: Frézování roviny na součásti z oceli s velkým počtem otvorů (velmi nepříznivé záběrové podmínky) s frézou 63A06R-S90AD11E-C s destičkami ADMX 11T308SR-M, M9340. Nejprve zvolíme posuv vzhledem k záběrovým podmínkám a startovní řeznou rychlost, kterou můžeme podle tvrdosti, stavu obráběného povrchu, stavu stroje a požadované trvanlivosti dále korigovat podle tabulky korekcí. Назначение начальных значений скорости резания производится по таблицам, приведенным ниже. Пример: Обработка плоскости предварительно обработанной стальной отливки с пролитыми отверстиями (очень неблагоприятные условия) фрезой 63A06R-S90AD11E-C с пластинами ADMX 11T308SR-M:M9340. В соответствии с условиями обработки выбираем подачу и начальное значение скорости резания. Далее корректируем скорость резания на основании коэффициентов, учитывающих следующее: твердость, состояние обрабатываемой поверхности, степень изношенности станка и требуемую стойкость. Na końcu poszczególnych grup narzędzi znajduje się tabela wstępnych prędkości skrawania. Poniższy przykład pozwoli określić właściwą wartość w odniesieniu do określonych warunków obróbki Przykład: Frezowanie na płaskiej powierzchni elementu ze stali z dużą ilością otworów (bardzo niekorzystne warunki obróbki) - zastosujemy głowicę frezarską 63A06R-S90AD11E-C uzbrojoną w płytki ADMX 11T308SR-M, w gatunku M9340. W pierwszej kolejności wybierz posuw w oparciu o określone warunki pracy i początkowe wartości prędkości skrawania. Następnie skoryguj prędkość skrawania na podstawie tabeli korekcji, która znajduje się w dziale technicznym. Zawiera ona korekcję dotyczącą twardości obrabianego materiału, jakości powierzchni obrabianej, stanu maszyny oraz wymaganej trwałości narzędzia. Na konci každej sekcie produktov sa nachádza tabuľka pre voľbu počiatočných rezných parametrov. Nasledujúci príklad Vám pomôže určiť správne parametre vzhľadom k podmienkam na danej aplikácii. Príklad: frézovanie plochy oceľovej súčiastky. Na frézovanej ploche sa nachádza veľa otvorov (veľmi zlé podmienky pre obrábanie). Použitá fréza je 63A06R-S90AD11E-C s doštičkami ADMX 11T308SR-M; M9340. Najskôr vyberte základné rezné podmienky, potom urobte korekciu rezných parametrov podľa tabuľky, ktorá je súčasťou technickej časti. Pri výbere korekcie berte do úvahy tvrdosť, stav obrábaného povrchu, stav stroja a požadovanú životnosť. Obrázek / Рисунок / Rysunek / Obrázok 1 A3 m m m -н h rg SO f f £55 J mm J max O m № S M0315 M6330 M8310 M8340 M8345 0,07 0,18 390 380 365 315 - 285 325 290 210 315 285 265 - A1 p S 0,07 0,15 360 350 330 280 - 255 295 255 180 270 250 225 - К 0,07 A2 0,10 330 315 290 250 A4 - 225 265 220 150 230 215 185 - 0,07 0,18 - - 220 185 185 195 175 125 185 170 155 - M 0,07 0,15 195 170 165 175 150 105 160 150 135 Nalezení tabulky s řeznými rychlostmi 1 Таблица начальных режимов резания Znajdź tabelę z parametrami skrawania Nájdite tabulku rezných rýchlostí Nalezení modré části tabulky (oceli - P) Выбирается раздел синего цвета - обработка конструкционных сталей ISO P Znajdź część niebieską tabeli (stal - P) Nájdite modrú sekciu v tabuľke ( oceľ - P ) Nalezení posuvu pro těžké záběrové podmínky (fmn = 0,07 mm/zub, fmx = 0,1 mm/zub) Определяется подача для неблагоприятных условий обработки f = 0,07 мм/зуб, fma Znajdź posuw dla trudnych warunków obróbki (fmn = 0.07 mm/obr, fmax = 0.1 mm/obr) Nájdite posuv pre tažké záberové podmienky f = 0,07 mm/zub, fmax = 0,1 mm/zub) = 0,1 мм/зуб) Nalezení sloupce s hodnotami pro materiál M9340 Выбирается сплав M9340 Odczytaj wartość dla gatunku M9340 Nájdite stĺpec pre materiál M9340 Výsledek = startovní řezná rychlost 250 m/min Результат: начальная скорость резания 250 м/мин Wynik: wyjściowa prędkość skrawania 250 m/min Výsledok = štartovacia rezná rýchlosť 250 m/min A1 A2 A3 A4 M340
