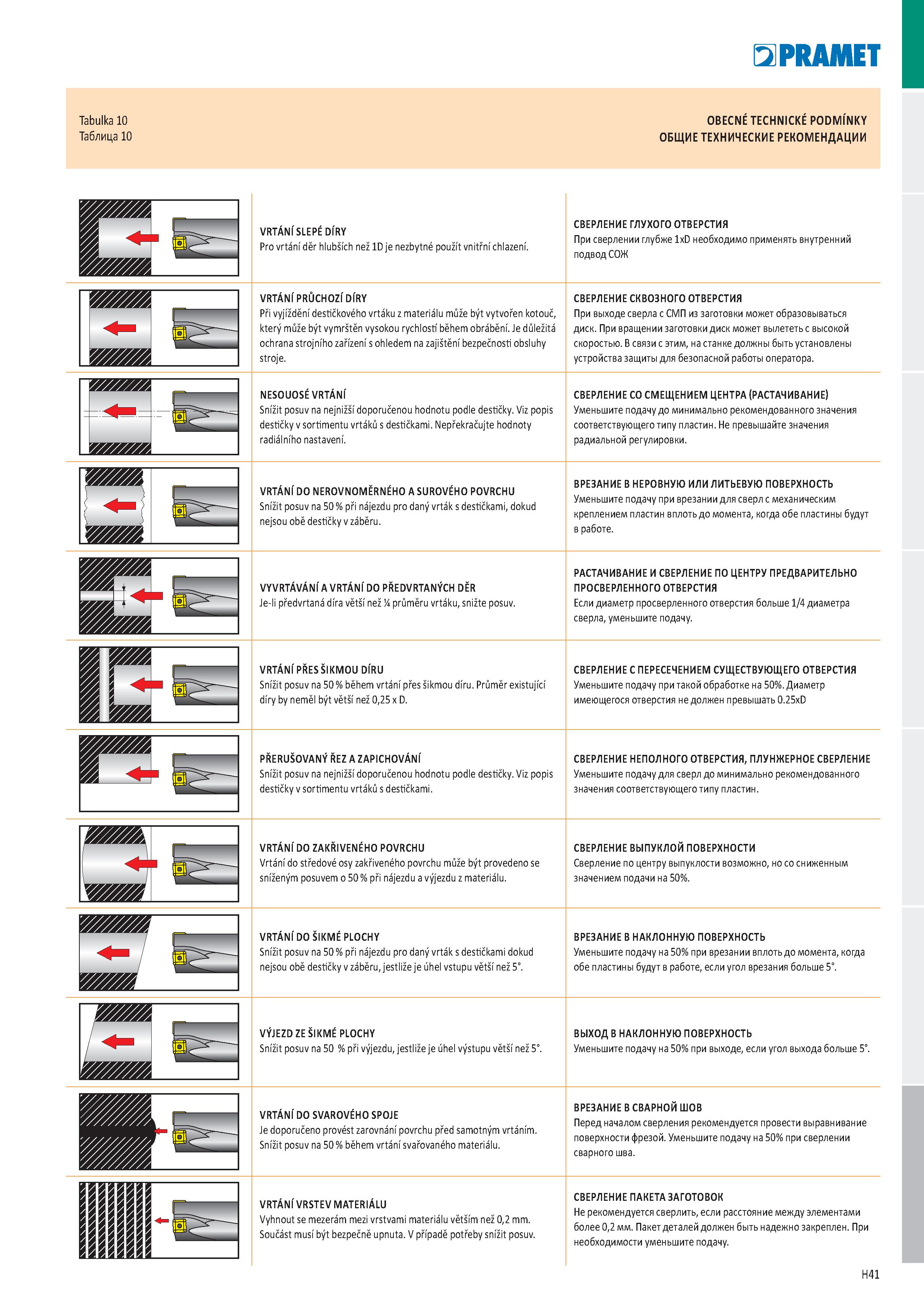

Tabulka 10 OBECNÉ TECHNICKÉ PODMÍNKY Таблица 10 ОБЩИЕ ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ vrtání slepé díry Pro vrtání děr hlubších než 1D je nezbytné použít vnitřní chlazení. СВЕРЛЕНИЕ ГЛУХОГО ОТВЕРСТИЯ При сверлении глубже 1xD необходимо применять внутренний подвод СОЖ У///Ш У///Ш '////////У ////////у VRTANÍ PRŮCHOZÍ DÍRY Při vyjíždění destičkového vrtáku z materiálu může být vytvořen kotouč, který může být vymrštěn vysokou rychlostí během obrábění. Je důležitá ochrana strojního zařízení s ohledem na zajištění bezpečnosti obsluhy stroje. СВЕРЛЕНИЕ СКВОЗНОГО ОТВЕРСТИЯ При выходе сверла с СМП из заготовки может образовываться диск. При вращении заготовки диск может вылететь с высокой скоростью. В связи с этим, на станке должны быть установлены устройства защиты для безопасной работы оператора. NESOUOSÉ VRTANÍ Snížit posuv na nejnižší doporučenou hodnotu podle destičky. Viz popis destičky v sortimentu vrtáků s destičkami. Nepřekračujte hodnoty radiálního nastavení. СВЕРЛЕНИЕ СО СМЕЩЕНИЕМ ЦЕНТРА (РАСТАЧИВАНИЕ) Уменьшите подачу до минимально рекомендованного значения соответствующего типу пластин. Не превышайте значения радиальной регулировки. шт \ н i \ VRTANÍ DO NEROVNOMERNÉHO A SUROVÉHO POVRCHU Snížit posuv na 50 % při nájezdu pro daný vrták s destičkami, dokud nejsou obě destičky v záběru. ВРЕЗАНИЕ В НЕРОВНУЮ ИЛИ ЛИТЬЕВУЮ ПОВЕРХНОСТЬ Уменьшите подачу при врезании для сверл с механическим креплением пластин вплоть до момента, когда обе пластины будут в работе. VYVRTÁVÁNÍ A VRTANÍ DO PREDVRTANYCH DER Je-li předvrtaná díra větší než % průměru vrtáku, snižte posuv. РАСТАЧИВАНИЕ И СВЕРЛЕНИЕ ПО ЦЕНТРУ ПРЕДВАРИТЕЛЬНО ПРОСВЕРЛЕННОГО ОТВЕРСТИЯ Если диаметр просверленного отверстия больше 1/4 диаметра сверла, уменьшите подачу. VRTANÍ PRES ŠIKMOU DÍRU Snížit posuv na 50 % během vrtání přes šikmou díru. Průměr existující díry by neměl být větší než 0,25 x D. СВЕРЛЕНИЕ С ПЕРЕСЕЧЕНИЕМ СУЩЕСТВУЮЩЕГО ОТВЕРСТИЯ Уменьшите подачу при такой обработке на 50%. Диаметр имеющегося отверстия не должен превышать 0.25xD PRERUŠOVANÝ REZ A ZAPICHOVANÍ Snížit posuv na nejnižší doporučenou hodnotu podle destičky. Viz popis destičky v sortimentu vrtáků s destičkami. СВЕРЛЕНИЕ НЕПОЛНОГО ОТВЕРСТИЯ, ПЛУНЖЕРНОЕ СВЕРЛЕНИЕ Уменьшите подачу для сверл до минимально рекомендованного значения соответствующего типу пластин. VRTANÍ DO ZAKRIVENÉHO POVRCHU Vrtání do středové osy zakřiveného povrchu může být provedeno se sníženým posuvem o 50 % při nájezdu a výjezdu z materiálu. СВЕРЛЕНИЕ ВЫПУКЛОЙ ПОВЕРХНОСТИ Сверление по центру выпуклости возможно, но со сниженным значением подачи на 50%. VRTANÍ DO ŠIKMÉ PLOCHY Snížit posuv na 50 % při nájezdu pro daný vrták s destičkami dokud nejsou obě destičky v záběru, jestliže je úhel vstupu větší než 5°. ВРЕЗАНИЕ В НАКЛОННУЮ ПОВЕРХНОСТЬ Уменьшите подачу на 50% при врезании вплоть до момента, когда обе пластины будут в работе, если угол врезания больше 5°. шт VÝJEZD ZE ŠIKMÉ PLOCHY Snížit posuv na 50 % při výjezdu, jestliže je úhel výstupu větší než 5°. ВЫХОД В НАКЛОННУЮ ПОВЕРХНОСТЬ Уменьшите подачу на 50% при выходе, если угол выхода больше 5°. VRTANÍ DO SVAROVÉHO SPOJE Je doporučeno provést zarovnání povrchu před samotným vrtáním. Snížit posuv na 50 % během vrtání svařovaného materiálu. ВРЕЗАНИЕ В СВАРНОЙ ШОВ Перед началом сверления рекомендуется провести выравнивание поверхности фрезой. Уменьшите подачу на 50% при сверлении сварного шва. VRTANÍ VRSTEV MATERIÁLU Vyhnout se mezerám mezi vrstvami materiálu větším než 0,2 mm. Součást musí být bezpečně upnuta. V případě potřeby snížit posuv. СВЕРЛЕНИЕ ПАКЕТА ЗАГОТОВОК Не рекомендуется сверлить, если расстояние между элементами более 0,2 мм. Пакет деталей должен быть надежно закреплен. При необходимости уменьшите подачу. H41
