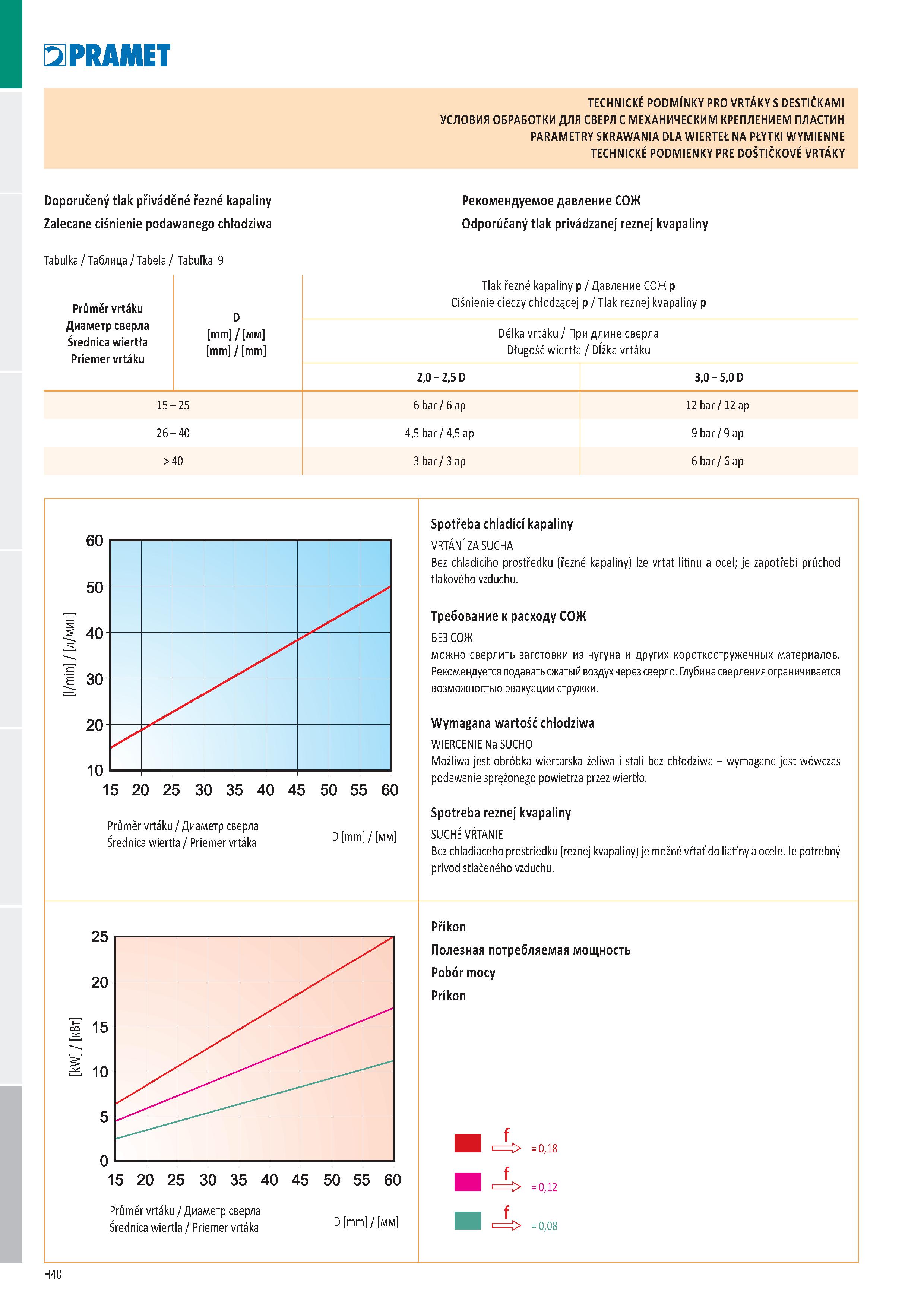

I 51 PRAMET TECHNICKÉ PODMÍNKY PRO VRTÁKY S DESTIČKAMI УСЛОВИЯ ОБРАБОТКИ ДЛЯ СВЕРЛ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ПЛАСТИН PARAMETRY SKRAWANIA DLA WIERTEŁ NA PŁYTKI WYMIENNE TECHNICKÉ PODMIENKY PRE DOŠTIČKOVÉ VRTÁKY Doporučený tlak přiváděné řezné kapaliny Рекомендуемое давление СОЖ Zalecane ciśnienie podawanego chłodziwa Odporúčaný tlak privádzanej reznej kvapaliny Tabulka / Tаблица / Tabela / Tabulka 9 Průměr vrtáku Диаметр сверла Średnica wiertła Priemer vrtáku D mm / мм mm / mm Tlak řezné kapaliny p / Давление СОЖ p Ciśnienie cieczy chłodzącej p / Tlak reznej kvapaliny p Délka vrtáku / При длине сверла Długość wiertła / Dĺžka vrtáku 2,0 - 2,5 D 3,0 - 5,0 D 15 - 25 6 bar/6 ар 12 bar / 12 ар 2 СП - 4 О 4,5 bar / 4,5 ар 9 bar/9 ар > 40 3 bar/3 ар 6 bar/6 ар Průměr vrtáku / Диаметр сверла Średnica wiertła / Priemer vrtáka D mm / мм Spotřeba chladicí kapaliny VRTÁNÍ ZA SUCHA Bez chladicího prostředku (řezné kapaliny) lze vrtat litinu a ocel; je zapotřebí průchod tlakového vzduchu. Требование к расходу СОЖ БЕЗ СОЖ можно сверлить заготовки из чугуна и других короткостружечных материалов. Рекомендуется подавать сжатый воздух через сверло. Глубина сверления ограничивается возможностью эвакуации стружки. Wymagana wartość chłodziwa WIERCENIE Na SUCHO Możliwa jest obróbka wiertarska żeliwa i stali bez chłodziwa - wymagane jest wówczas podawanie sprężonego powietrza przez wiertło. Spotreba reznej kvapaliny SUCHÉ VŔTANIE Bez chladiaceho prostriedku (reznej kvapaliny) je možné vŕtať do liatiny a ocele. Je potrebný prívod stlačeného vzduchu. Příkon Полезная потребляемая мощность Pobór mocy Príkon Průměr vrtáku / Диаметр сверла Średnica wiertła / Priemer vrtáka D mm / мм f '=> = 0,18 f '=> = 0,12 f = 0,08 H40
