Если конечная точка находится за контуром то всегда в зависимости от G450 G451 вставляется окружность или прямая G460 - G462 тогда не имеет

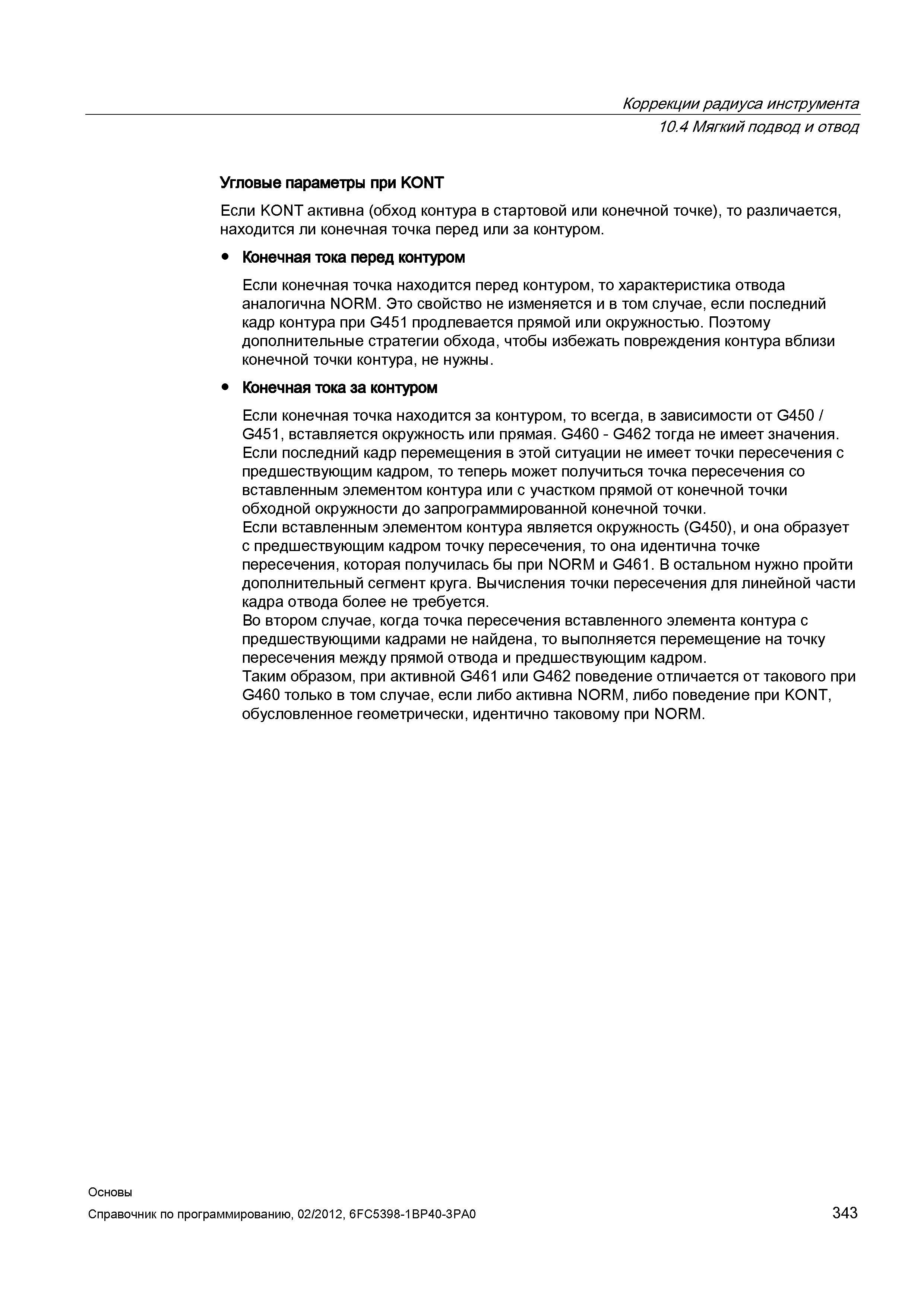

Если конечная точка находится за контуром то всегда в зависимости от G450 G451 вставляется окружность или прямая. G460 - G462 тогда не имеет значения. Если последний кадр перемещения в этой ситуации не имеет точки пересечения с предшествующим кадром то теперь может получиться точка пересечения со вставленным элементом контура или с участком прямой от конечной точки обходной окружности до запрограммированной конечной точки. Если вставленным элементом контура является окружность (G450) и она образует с предшествующим кадром точку пересечения то она идентична точке пересечения которая получилась бы при NORM и G461. В остальном нужно пройти дополнительный сегмент круга. Вычисления точки пересечения для линейной части кадра отвода более не требуется. Во втором случае когда точка пересечения вставленного элемента контура с предшествующими кадрами не найдена то выполняется перемещение на точку пересечения между прямой отвода и предшествующим кадром. Таким образом при активной G461 или G462 поведение отличается от такового при G460 только в том случае если либо активна NORM либо поведение при KONT обусловленное геометрически идентично таковому при NORM. Основы 343 Коррекции радиуса инструмента 10.4 Мягкий подвод и отвод Угловые параметры при KONT Если KONT активна (обход контура в стартовой или конечной точке) то различается находится ли конечная точка перед или за контуром. Конечная тока перед контуром Если конечная точка находится перед контуром то характеристика отвода аналогична NORM. Это свойство не изменяется и в том случае если последний кадр контура при G451 продлевается прямой или окружностью. Поэтому дополнительные стратегии обхода чтобы избежать повреждения контура вблизи конечной точки контура не нужны. Конечная точка за контуром
