Если точка пересечения последнего кадра КРИ с предыдущим кадром невозможна то кривая смещения этого кадра продлевается на окружность центр к

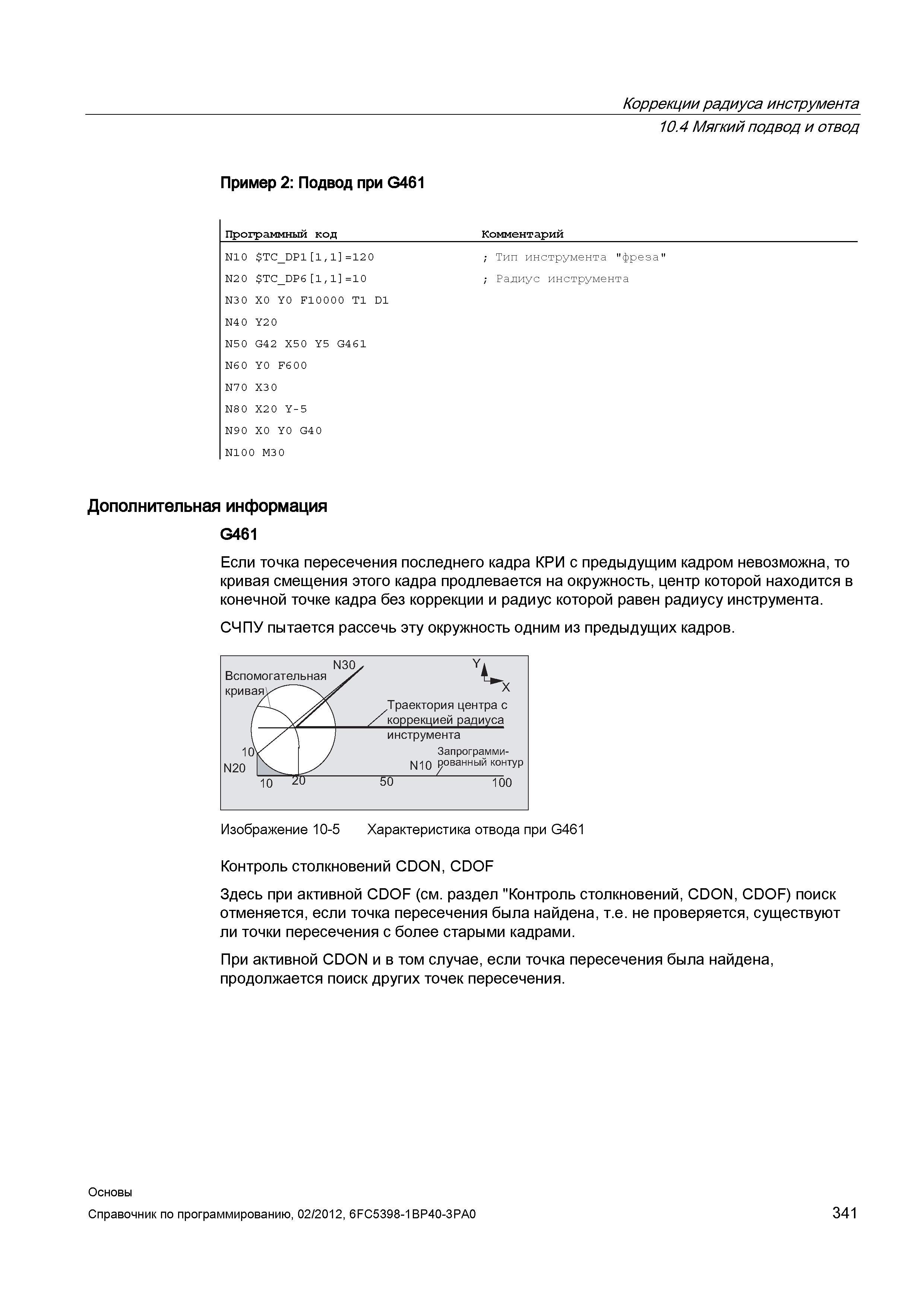

Если точка пересечения последнего кадра КРИ с предыдущим кадром невозможна то кривая смещения этого кадра продлевается на окружность центр которой находится в конечной точке кадра без коррекции и радиус которой равен радиусу инструмента. СЧПУ пытается рассечь эту окружность одним из предыдущих кадров. N30 Вспомогательная кривая'. ' ЛчА ч Траектория центра с коррекцией радиуса инструмента 101 Запрограммированный контур N20 N10 10 50 100 Изображение 10-5 Характеристика отвода при G461 Контроль столкновений CDON CDOF Здесь при активной CDOF (см. раздел "Контроль столкновений CDON CDOF) поиск отменяется если точка пересечения была найдена т.е. не проверяется существуют ли точки пересечения с более старыми кадрами. При активной CDON и в том случае если точка пересечения была найдена продолжается поиск других точек пересечения. Основы 341 Коррекции радиуса инструмента 10.4 Мягкий подвод и отвод Пример 2 Подвод при G461 Программный код Комментарий N10 TCDP1 11 120 Тип инструмента "фреза" N20 TCDP6 11 10 Радиус инструмента N30 X0 Y0 F10 0 0 0 T1 D1 N4 0 Y2 0 N50 G42 X5 0 Y5 G461 N60 Y0 F6 0 0 N70 X30 N8 0 X2 0 Y-5 N90 X0 Y0 G4 0 N100 M30 Дополнительная информация G461
