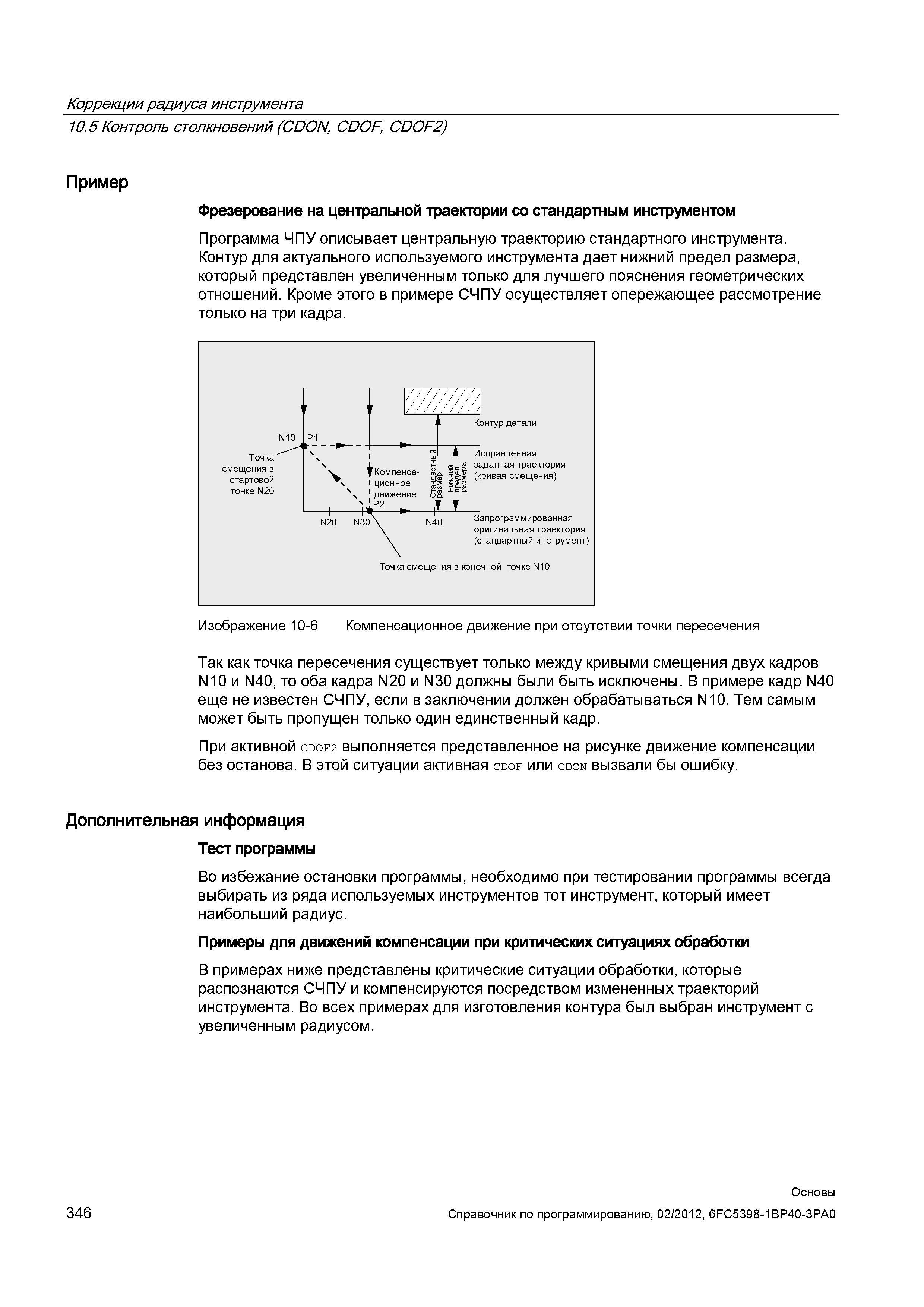

Контур для актуального используемого инструмента дает нижний предел размера который представлен увеличенным только для лучшего пояснения геометрических отношений. Кроме этого в примере СЧПУ осуществляет опережающее рассмотрение только на три кадра. Точка " смещения в стартовой точке N20 Контур детали V Компенсационное Исправленная заданная траектория (кривая смещения) X-L Запрограммированная оригинальная траектория (стандартный инструмент) Точка смещения в конечной точке ЫЮ Изображение 10-6 Компенсационное движение при отсутствии точки пересечения Так как точка пересечения существует только между кривыми смещения двух кадров N10 и N40 то оба кадра N20 и N30 должны были быть исключены. В примере кадр N40 еще не известен СЧПУ если в заключении должен обрабатываться N10. Тем самым может быть пропущен только один единственный кадр. При активной cdof2 выполняется представленное на рисунке движение компенсации без останова. В этой ситуации активная cdof или cdon вызвали бы ошибку. Дополнительная информация Тест программы Во избежание остановки программы необходимо при тестировании программы всегда выбирать из ряда используемых инструментов тот инструмент который имеет наибольший радиус. Примеры для движений компенсации при критических ситуациях обработки В примерах ниже представлены критические ситуации обработки которые распознаются СЧПУ и компенсируются посредством измененных траекторий инструмента. Во всех примерах для изготовления контура был выбран инструмент с увеличенным радиусом. 346 Основы Коррекции радиуса инструмента 10.5 Контроль столкновений (CDON CDOF CDOF2) Пример Фрезерование на центральной траектории со стандартным инструментом Программа ЧПУ описывает центральную траекторию стандартного инструмента.
