Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||

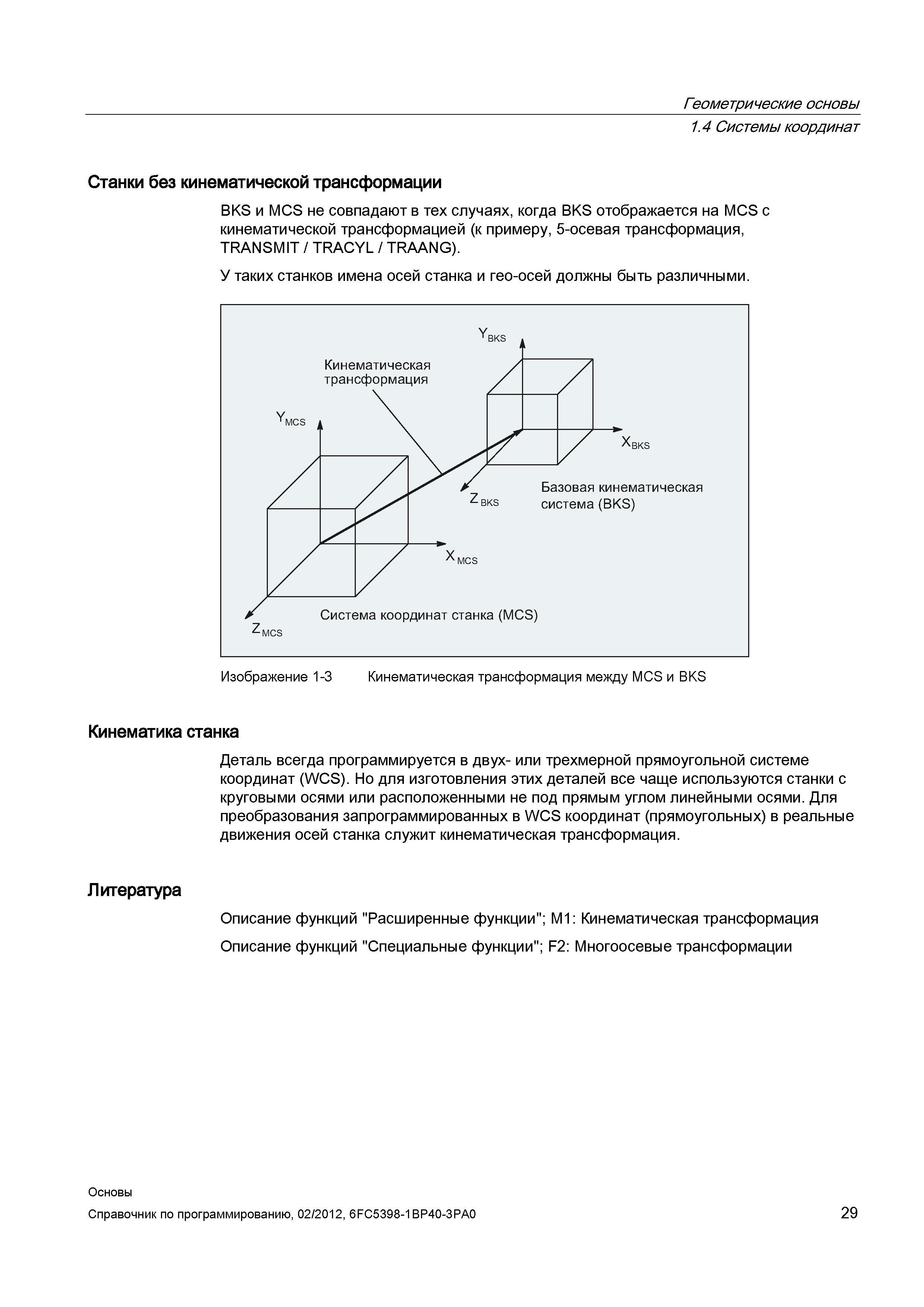

Деталь в Siemens Sinumerik всегда программируется в двух- или трехмерной прямоугольной системе координат (WСS)29 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.29 |
|||||
Деталь в Siemens Sinumerik всегда программируется в двух- или трехмерной прямоугольной системе координат (WСS) Деталь в Siemens Sinumerik всегда программируется в двух- или трехмерной прямоугольной системе координат (WСS) _ Но для изготовления этих деталей все чаще используются станки с круговыми осями или расположенными не под прямым углом линейными осями. Для преобразования запрограммированных в WСS координат (прямоугольных) в реальные движения осей станка служит кинематическая трансформация. Литература Описание функций "Расширенные функции"; M1 Кинематическая трансформация Описание функций "Специальные функции"; F2 Многоосевые трансформации Геометрические основы 1.4 Системы координат Станки с кинематической трансформацией BKS и MCS не совпадают в тех случаях когда BKS отображается на MCS с кинематической трансформацией (к примеру 5-осевая трансформация TRANSMIT TRACYL TRAANG). У таких станков имена осей станка и гео-осей должны быть различными. Кинематика станка |
|||||
