30 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.30 |
|||||

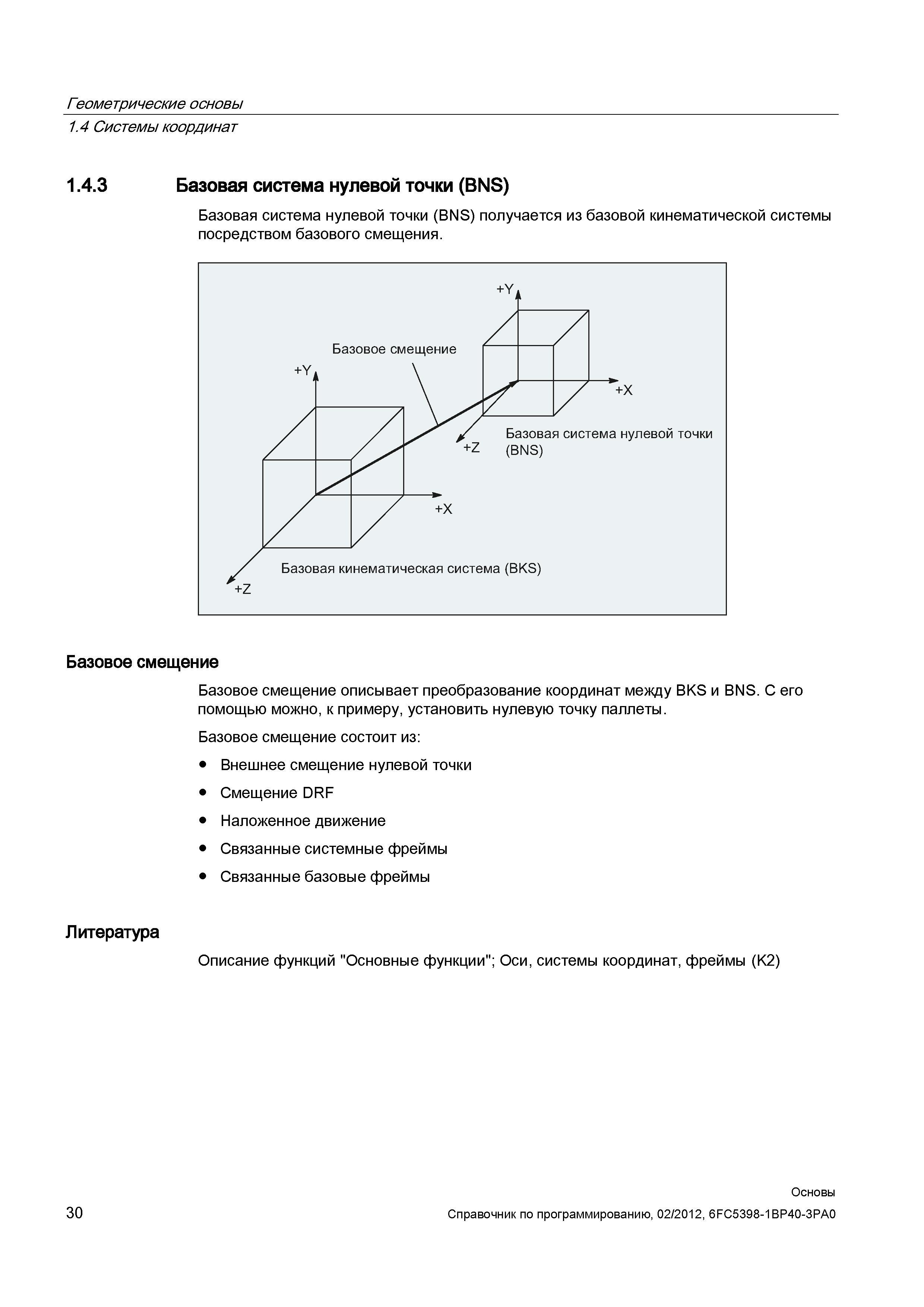

Базовая система нулевой точки (BNS) получается из базовой кинематической системы посредством базового смещения +Y Базовое смещение +Yn Z БазБазовая система нулевой точки (BNS) получается из базовой кинематической системы посредством базового смещения. +Y Базовое смещение +Yn Z Базовая система нулевой точки S' +Z (BNS) Базовая кинематическая система (BKS) +Z Базовое смещение Базовое смещение описывает преобразование координат между BKS и BNS. С его помощью можно к примеру установить нулевую точку паллеты. Базовое смещение состоит из Внешнее смещение нулевой точки Смещение DRF Наложенное движение Связанные системные фреймы Связанные базовые фреймы Литература Описание функций "Основные функции"; Оси системы координат фреймы (K2) Геометрические основы 1.4 Системы координат 1.4.3 Базовая система нулевой точки (BNS) |
|||||
