Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

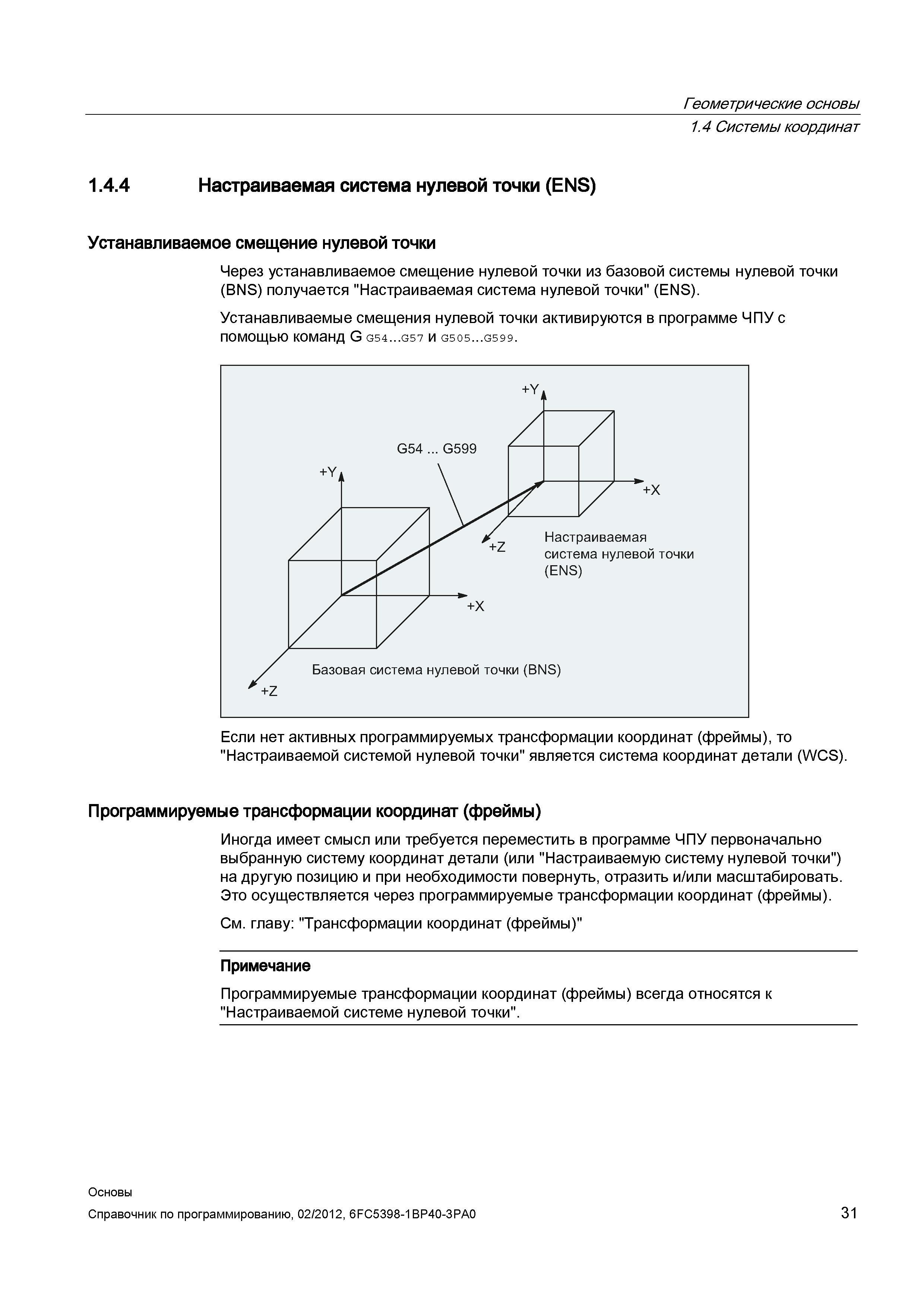

31 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.31 |
|||||
Настраиваемая система нулевой точки (ENS) Устанавливаемое смещение нулевой точки Через устанавливаемое смещение нулевой точки из базовой сисНастраиваемая система нулевой точки (ENS) Устанавливаемое смещение нулевой точки Через устанавливаемое смещение нулевой точки из базовой системы нулевой точки (BNS) получается "Настраиваемая система нулевой точки" (ENS). Устанавливаемые смещения нулевой точки активируются в программе ЧПУ с помощью команд G G54...G57 и G505...G599. +Y G54...G599 1 - +Yn Z Настраиваемая S система нулевой точки (ENS) +x Z Базовая система нулевой точки (BNS) Если нет активных программируемых трансформации координат (фреймы) то "Настраиваемой системой нулевой точки" является система координат детали (WСS). Программируемые трансформации координат (фреймы) Иногда имеет смысл или требуется переместить в программе ЧПУ первоначально выбранную систему координат детали (или "Настраиваемую систему нулевой точки") на другую позицию и при необходимости повернуть отразить и или масштабировать. Это осуществляется через программируемые трансформации координат (фреймы). См. главу "Трансформации координат (фреймы)" Примечание Программируемые трансформации координат (фреймы) всегда относятся к "Настраиваемой системе нулевой точки". Основы Геометрические основы 1.4 Системы координат 1.4.4 |
|||||
