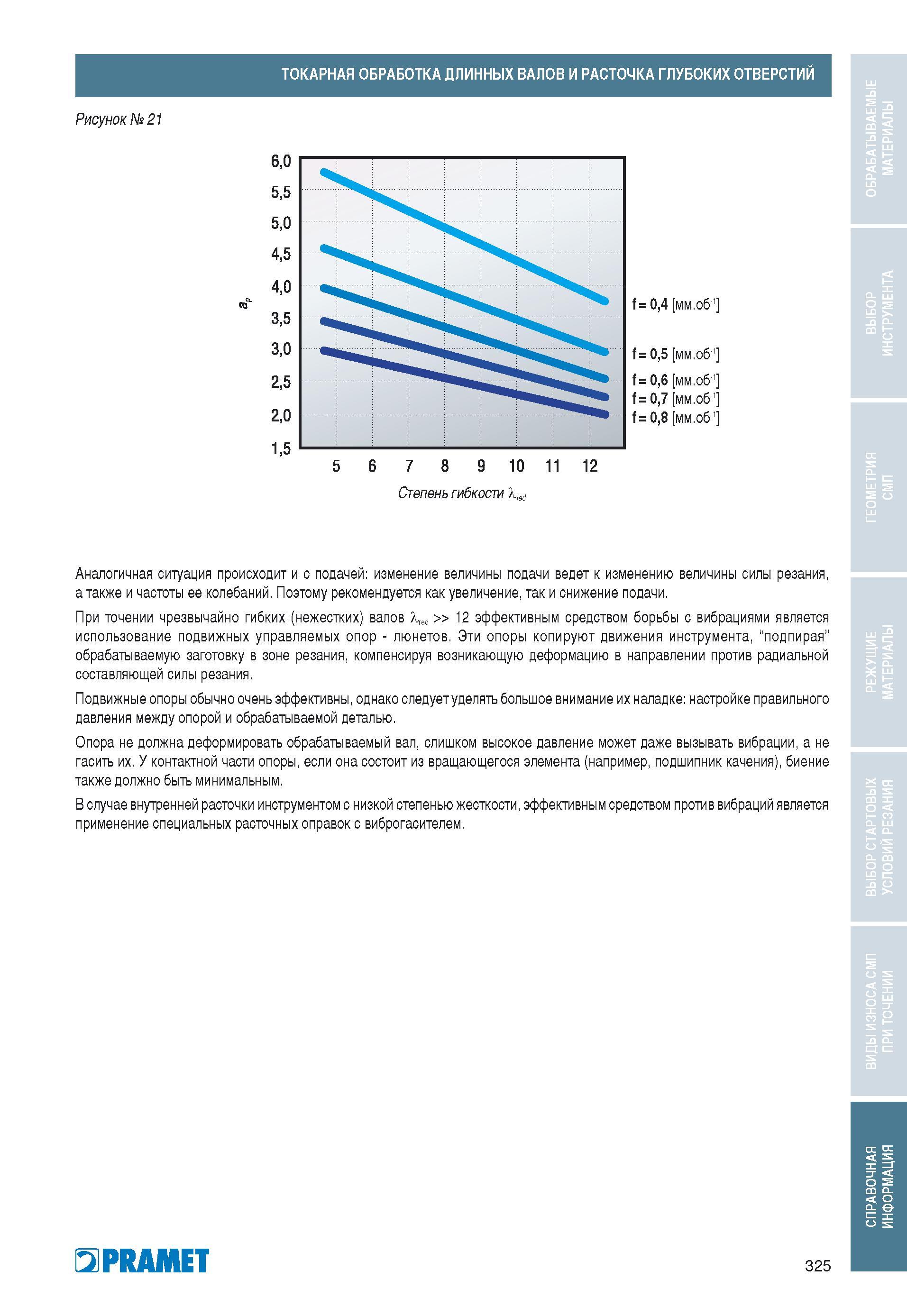

ТОКАРНАЯ ОБРАБОТКА ДЛИННЫХ ВАЛОВ И РАСТОЧКА ГЛУБОКИХ ОТВЕРСТИЙ Рисунок № 21 5 6 7 8 9 10 11 12 Степень гибкости Аналогичная ситуация происходит и с подачей: изменение величины подачи ведет к изменению величины силы резания, а также и частоты ее колебаний. Поэтому рекомендуется как увеличение, так и снижение подачи. При точении чрезвычайно гибких (нежестких) валов Xred >> 12 эффективным средством борьбы с вибрациями является использование подвижных управляемых опор - люнетов. Эти опоры копируют движения инструмента, “подпирая” обрабатываемую заготовку в зоне резания, компенсируя возникающую деформацию в направлении против радиальной составляющей силы резания. Подвижные опоры обычно очень эффективны, однако следует уделять большое внимание их наладке: настройке правильного давления между опорой и обрабатываемой деталью. Опора не должна деформировать обрабатываемый вал, слишком высокое давление может даже вызывать вибрации, а не гасить их. У контактной части опоры, если она состоит из вращающегося элемента (например, подшипник качения), биение также должно быть минимальным. В случае внутренней расточки инструментом с низкой степенью жесткости, эффективным средством против вибраций является применение специальных расточных оправок с виброгасителем. PRAMET 325
