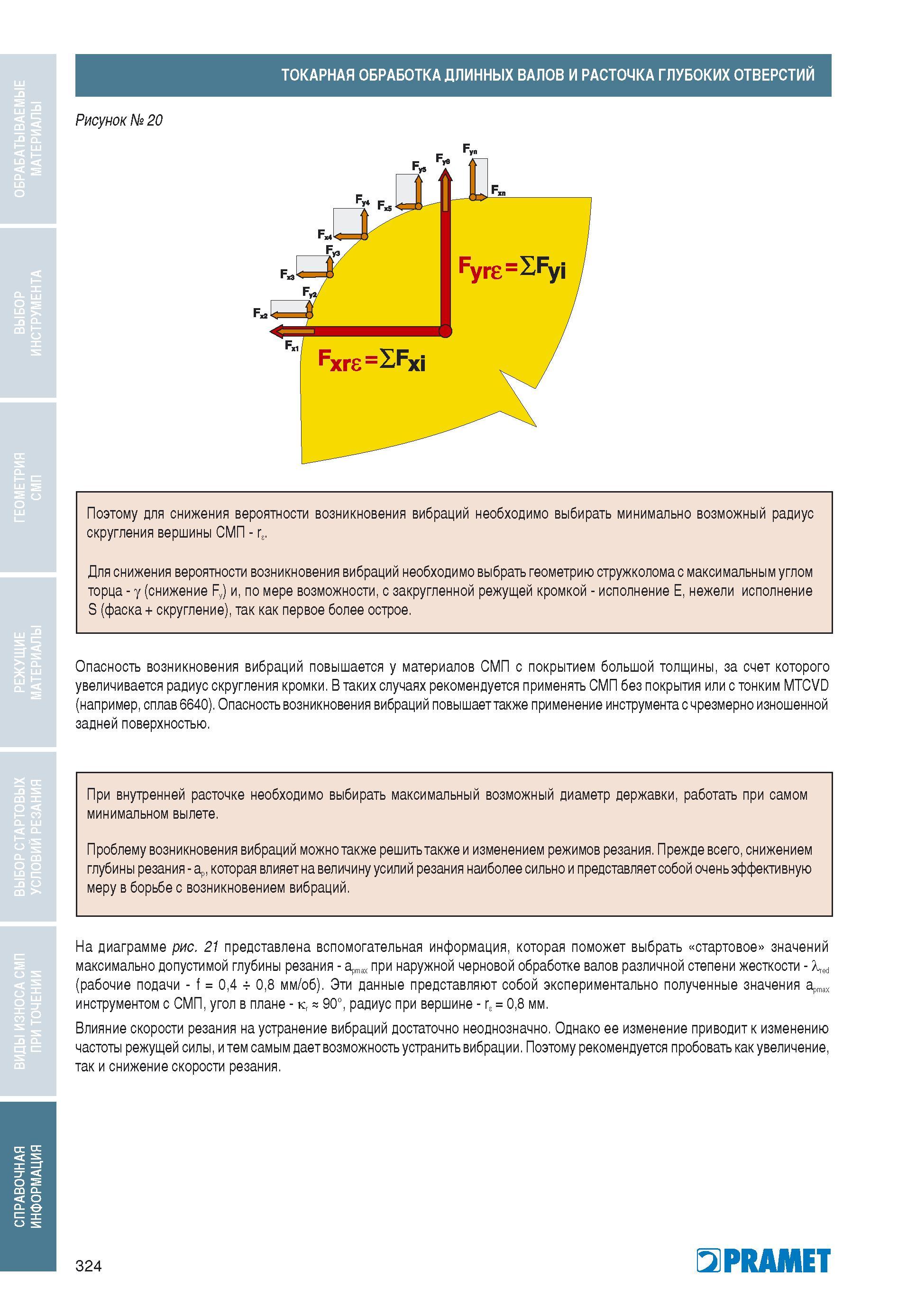

ТОКАРНАЯ ОБРАБОТКА ДЛИННЫХ ВАЛОВ И РАСТОЧКА ГЛУБОКИХ ОТВЕРСТИЙ Рисунок № 20 Поэтому для снижения вероятности возникновения вибраций необходимо выбирать минимально возможный радиус скругления вершины СМП - г,. Для снижения вероятности возникновения вибраций необходимо выбрать геометрию стружколома с максимальным углом торца - у (снижение Fy) и, по мере возможности, с закругленной режущей кромкой - исполнение Е, нежели исполнение S (фаска + скругление), так как первое более острое. Опасность возникновения вибраций повышается у материалов СМП с покрытием большой толщины, за счет которого увеличивается радиус скругления кромки. В таких случаях рекомендуется применять СМП без покрытия или с тонким MTCVD (например, сплав 6640). Опасность возникновения вибраций повышает также применение инструмента с чрезмерно изношенной задней поверхностью. При внутренней расточке необходимо выбирать максимальный возможный диаметр державки, работать при самом минимальном вылете. Проблему возникновения вибраций можно также решить также и изменением режимов резания. Прежде всего, снижением глубины резания - ар, которая влияет на величину усилий резания наиболее сильно и представляет собой очень эффективную меру в борьбе с возникновением вибраций. На диаграмме рис. 21 представлена вспомогательная информация, которая поможет выбрать стартовое значений максимально допустимой глубины резания - ap„ при наружной черновой обработке валов различной степени жесткости -(рабочие подачи - f = 0,4 f 0,8 мм/об). Эти данные представляют собой экспериментально полученные значения apm„ инструментом с СМП, угол в плане - кг г 90°, радиус при вершине - г, = 0,8 мм. Влияние скорости резания на устранение вибраций достаточно неоднозначно. Однако ее изменение приводит к изменению частоты режущей силы, и тем самым дает возможность устранить вибрации. Поэтому рекомендуется пробовать как увеличение, так и снижение скорости резания. 324 PRAMET
