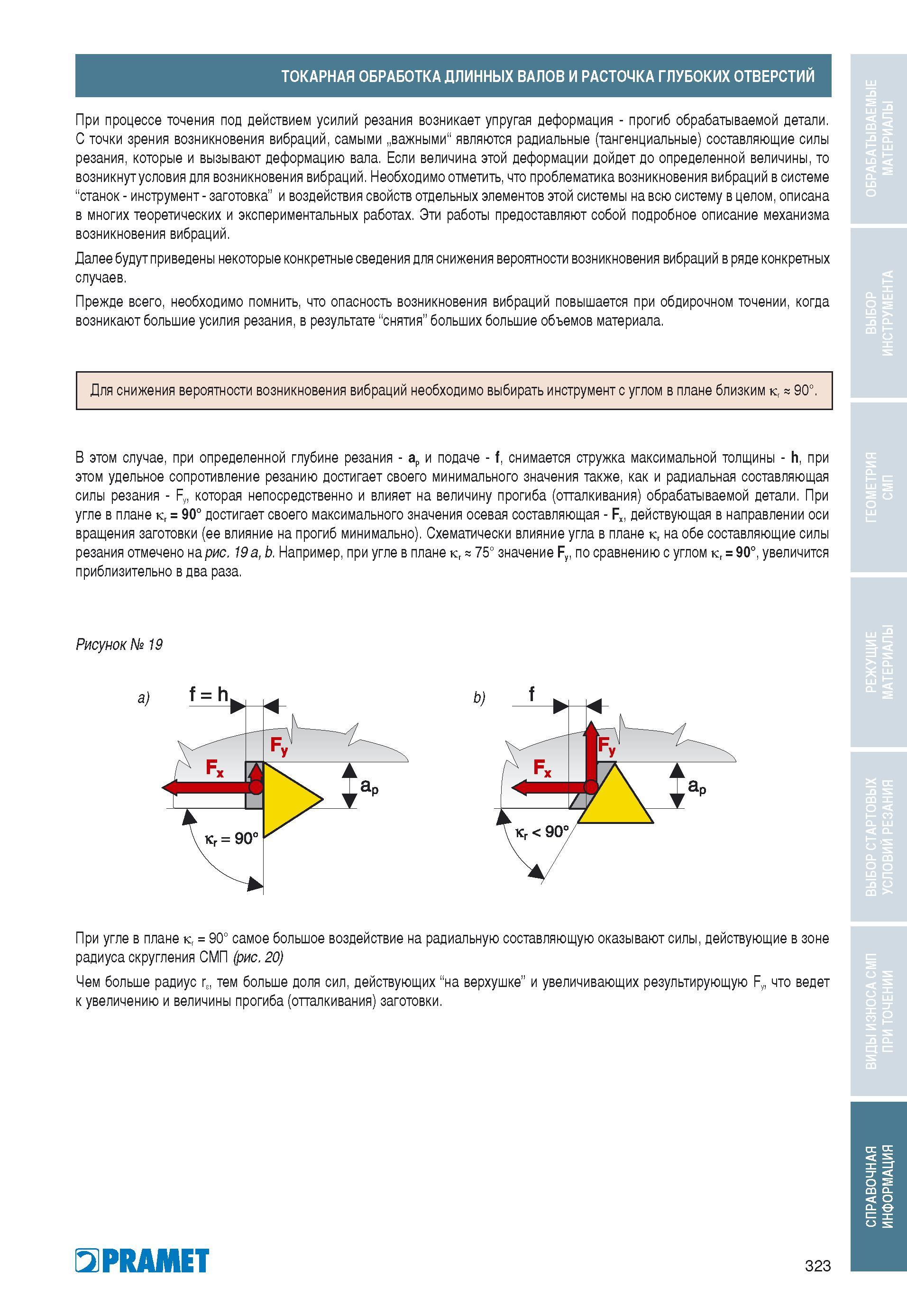

ТОКАРНАЯ ОБРАБОТКА ДЛИННЫХ ВАЛОВ И РАСТОЧКА ГЛУБОКИХ ОТВЕРСТИЙ При процессе точения под действием усилий резания возникает упругая деформация - прогиб обрабатываемой детали. С точки зрения возникновения вибраций, самыми „важными11 являются радиальные (тангенциальные) составляющие силы резания, которые и вызывают деформацию вала. Если величина этой деформации дойдет до определенной величины, то возникнут условия для возникновения вибраций. Необходимо отметить, что проблематика возникновения вибраций в системе “станок - инструмент - заготовка" и воздействия свойств отдельных элементов этой системы на всю систему в целом, описана в многих теоретических и экспериментальных работах. Эти работы предоставляют собой подробное описание механизма возникновения вибраций. Далее будут приведены некоторые конкретные сведения для снижения вероятности возникновения вибраций в ряде конкретных случаев. Прежде всего, необходимо помнить, что опасность возникновения вибраций повышается при обдирочном точении, когда возникают большие усилия резания, в результате “снятия" больших большие объемов материала. Для снижения вероятности возникновения вибраций необходимо выбирать инструмент с углом в плане близким кг г 90°. В этом случае, при определенной глубине резания - ар и подаче - f, снимается стружка максимальной толщины - h, при этом удельное сопротивление резанию достигает своего минимального значения также, как и радиальная составляющая силы резания - Fy, которая непосредственно и влияет на величину прогиба (отталкивания) обрабатываемой детали. При угле в плане к, = 90° достигает своего максимального значения осевая составляющая - Fx, действующая в направлении оси вращения заготовки (ее влияние на прогиб минимально). Схематически влияние угла в плане к, на обе составляющие силы резания отмечено на рис. 19 a, b. Например, при угле в плане к, г 75° значение Fy, по сравнению с углом к, = 90°, увеличится приблизительно в два раза. Рисунок № 19 При угле в плане кг = 90° самое большое воздействие на радиальную составляющую оказывают силы, действующие в зоне радиуса скругления СМП (рис. 20) Чем больше радиус г„ тем больше доля сил, действующих “на верхушке" и увеличивающих результирующую Fy, что ведет к увеличению и величины прогиба (отталкивания)заготовки. PRAMET 323
