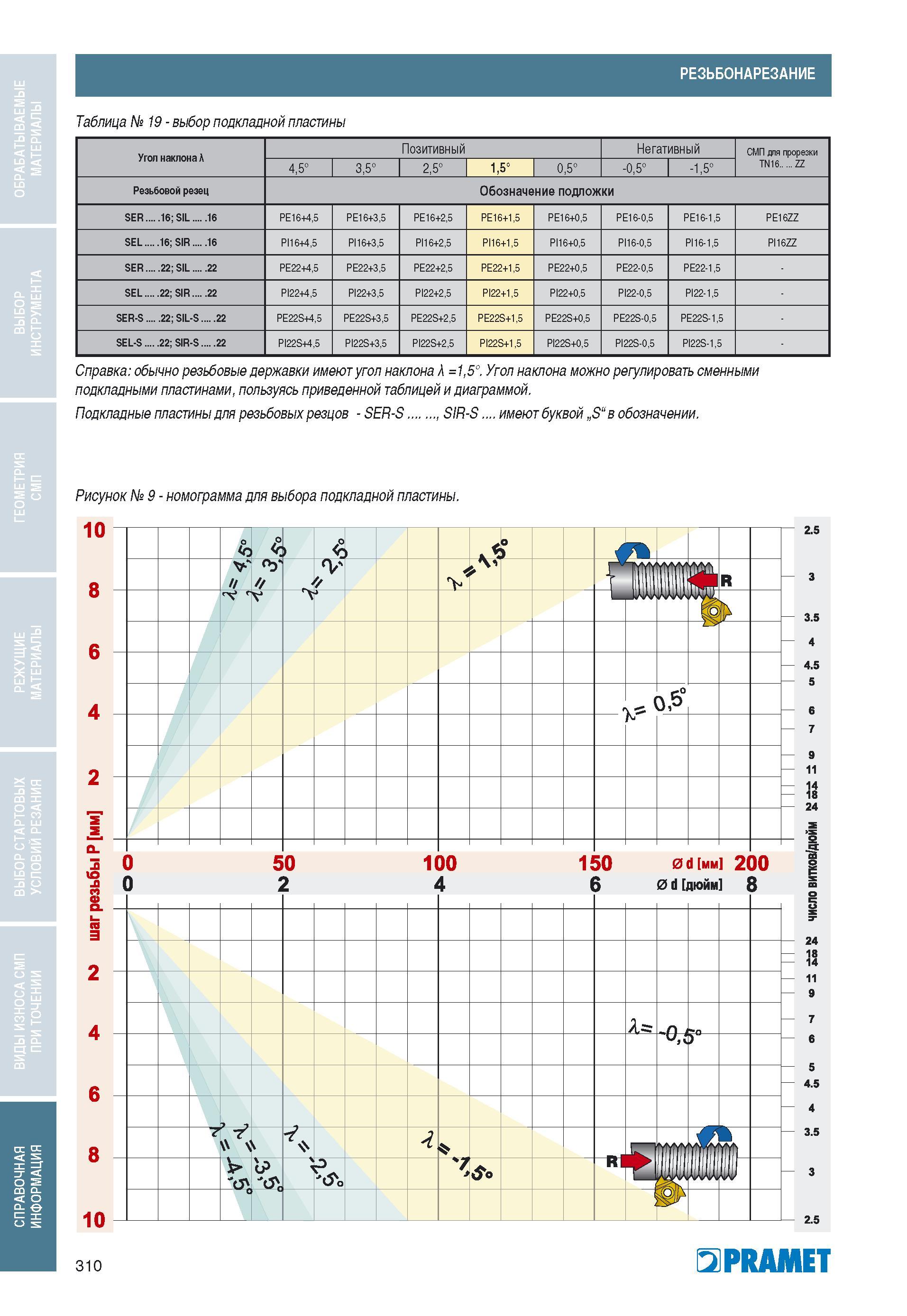

РЕЗЬБОНАРЕЗАНИЕ Таблица № 19 - выбор подкладной пластины Угол наклона А Позитивный Негативный СМП для прорезки TN16 ZZ 4,5° 3,5° 2,5° 1,5° 0,5° -0,5° -1,5° Резьбовой резец Обозначение подложки SER .... 16; SIL 16 PE16+4,5 PE16+3,5 PE16+2,5 PE16+1,5 PE16+0,5 PE16-0,5 PE16-1,5 PE16ZZ SEL .... 16; SIR 16 PI16+4,5 PI16+3,5 PI16+2,5 PI16+1,5 PI16+0,5 PI16-0,5 PI16-1,5 PI16ZZ SER .... 22; SIL 22 PE22+4,5 PE22+3,5 PE22+2,5 PE22+1,5 PE22+0,5 PE22-0,5 PE22-1,5 SEL .... 22; SIR 22 PI22+4,5 PI22+3,5 PI22+2,5 PI22+1,5 PI22+0,5 PI22-0,5 PI22-1,5 SER-S .... 22; SIL-S 22 PE22S+4,5 PE22S+3,5 PE22S+2,5 PE22S+1,5 PE22S+0,5 PE22S-0,5 PE22S-1,5 SEL-S .... 22; SIR-S 22 PI22S+4,5 PI22S+3,5 PI22S+2,5 PI22S+1,5 PI22S+0,5 PI22S-0,5 PI22S-1,5 Справка: обычно резьбовые державки имеют угол наклона А =1,5°. Угол наклона можно регулировать сменными подкладными пластинами, пользуясь приведенной таблицей и диаграммой. Подкладные пластины для резьбовых резцов - SER-S..........., SIR-S.... имеют буквой „S“в обозначении. Рисунок № 9 - номограмма для выбора подкладной пластины. 10 <о 'V 'V <о °э' 3.5 4 4.5 5 6 7 9 11 14 18 24 з S та 24 18 14 11 9 7 6 5 4.5 4 3.5 3 0 10 50 2 ' З'с V Л 100 4 150 0 d мм 6 0 d дюйм Is 0,5° 310 PRAMET
