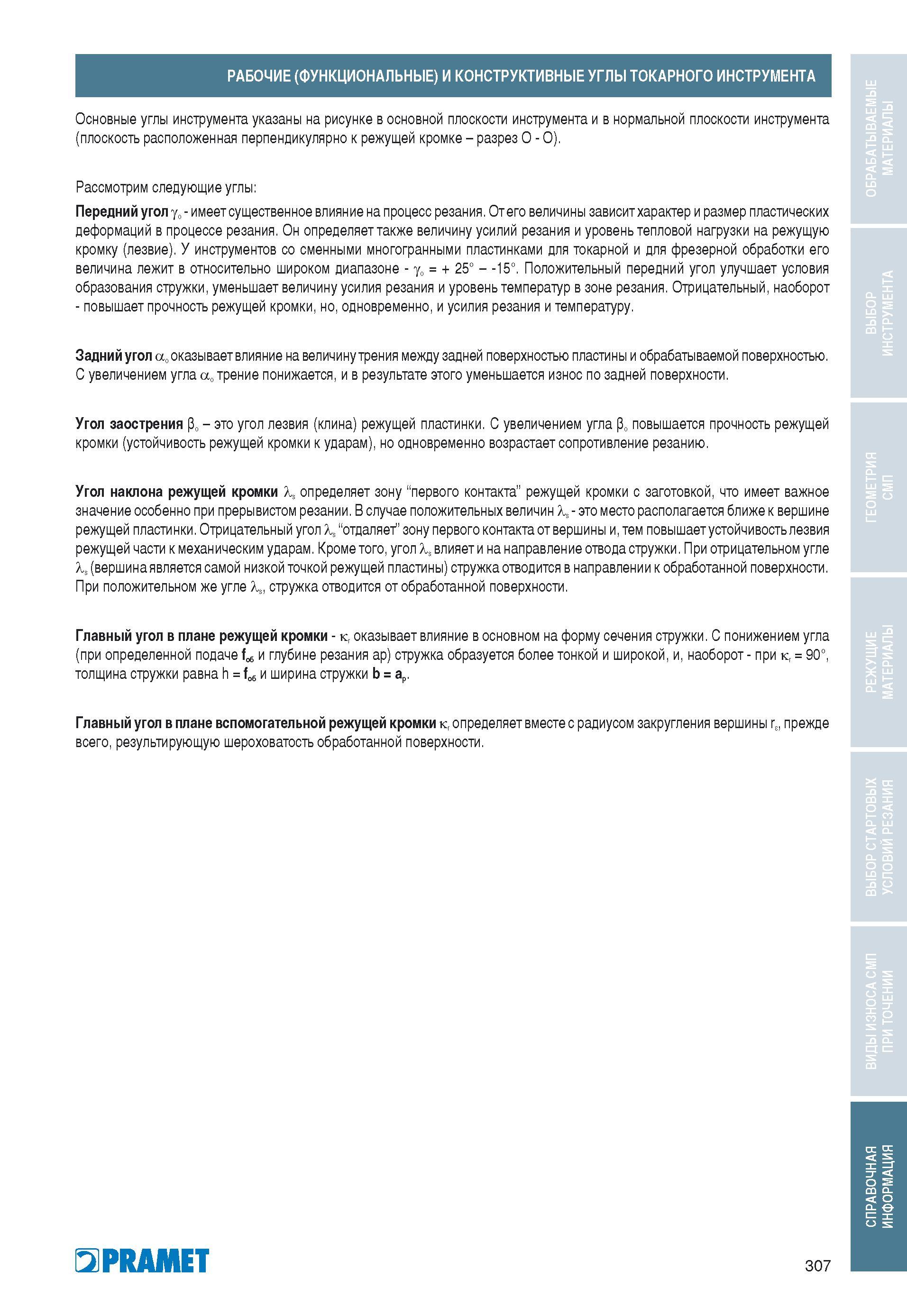

РАБОЧИЕ (ФУНКЦИОНАЛЬНЫЕ) И КОНСТРУКТИВНЫЕ УГЛЫ ТОКАРНОГО ИНСТРУМЕНТА Основные углы инструмента указаны на рисунке в основной плоскости инструмента и в нормальной плоскости инструмента (плоскость расположенная перпендикулярно к режущей кромке - разрез О - О). Рассмотрим следующие углы: Передний угол уо - имеет существенное влияние на процесс резания. От его величины зависит характер и размер пластических деформаций в процессе резания. Он определяет также величину усилий резания и уровень тепловой нагрузки на режущую кромку (лезвие). У инструментов со сменными многогранными пластинками для токарной и для фрезерной обработки его величина лежит в относительно широком диапазоне - уо = + 25° - -15°. Положительный передний угол улучшает условия образования стружки, уменьшает величину усилия резания и уровень температур в зоне резания. Отрицательный, наоборот - повышает прочность режущей кромки, но, одновременно, и усилия резания и температуру. Задний угол ао оказывает влияние на величину трения между задней поверхностью пластины и обрабатываемой поверхностью. С увеличением угла ао трение понижается, и в результате этого уменьшается износ по задней поверхности. Угол заострения ро - это угол лезвия (клина) режущей пластинки. С увеличением угла ро повышается прочность режущей кромки (устойчивость режущей кромки к ударам), но одновременно возрастает сопротивление резанию. Угол наклона режущей кромки X, определяет зону “первого контакта" режущей кромки с заготовкой, что имеет важное значение особенно при прерывистом резании. В случае положительных величин X, - это место располагается ближе к вершине режущей пластинки. Отрицательный угол X, “отдаляет1' зону первого контакта от вершины и, тем повышает устойчивость лезвия режущей части к механическим ударам. Кроме того, угол X, влияет и на направление отвода стружки. При отрицательном угле X, (вершина является самой низкой точкой режущей пластины) стружка отводится в направлении к обработанной поверхности. При положительном же угле X,, стружка отводится от обработанной поверхности. Главный угол в плане режущей кромки - кг оказывает влияние в основном на форму сечения стружки. С понижением угла (при определенной подаче f и глубине резания ap) стружка образуется более тонкой и широкой, и, наоборот - при кг = 90°, толщина стружки равна h = f„6 и ширина стружки b = ap. Г лавный угол в плане вспомогательной режущей кромки кг определяет вместе с радиусом закругления вершины г„ прежде всего, результирующую шероховатость обработанной поверхности. PRAMET 307
