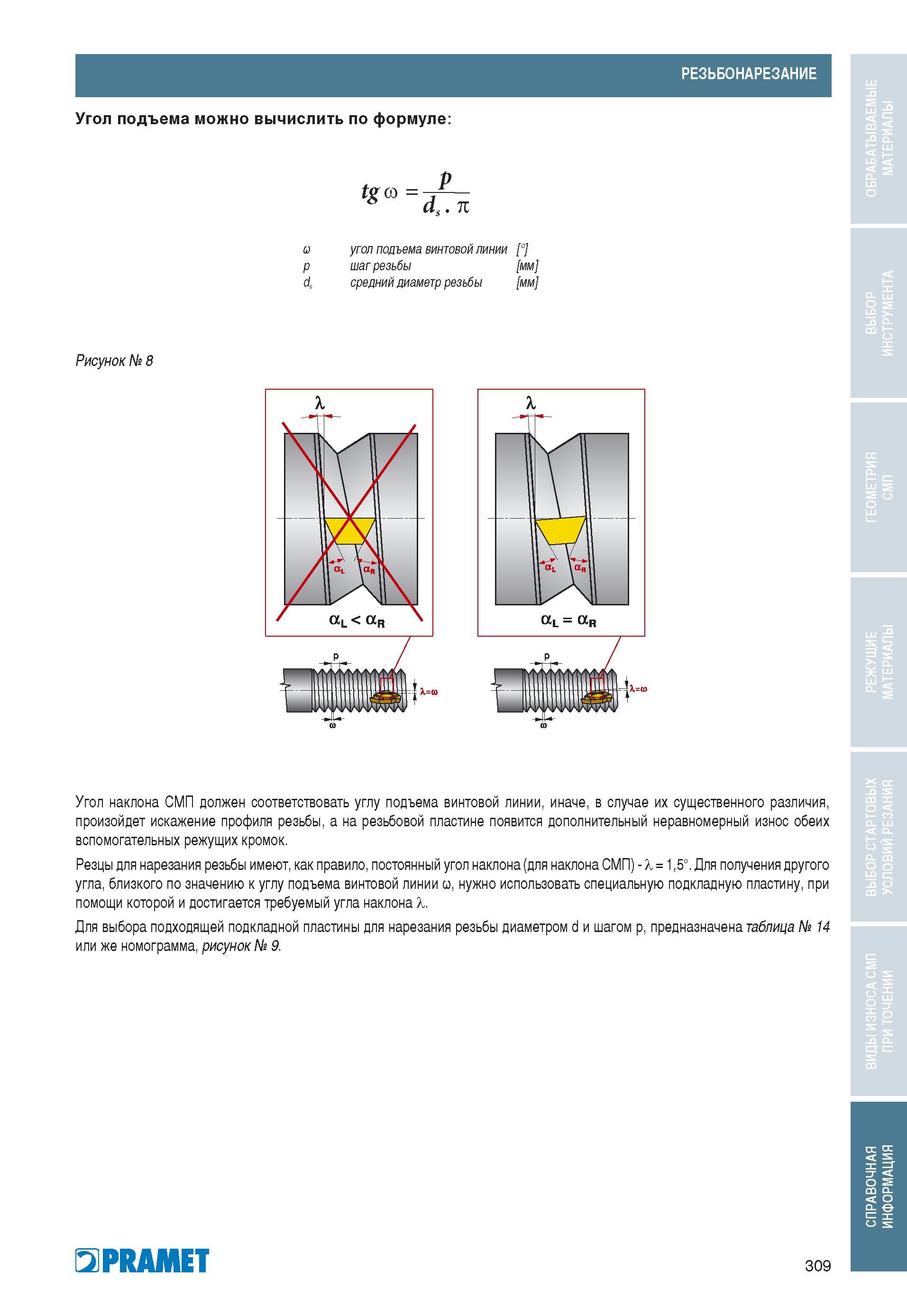

РЕЗЬБОНАРЕЗАНИЕ Угол подъема можно вычислить по формуле: Р tg ю =-т ds. П и угол подъема винтовой линии ° p шаг резьбы мм ds средний диаметр резьбы мм Рисунок № 8 Угол наклона СМП должен соответствовать углу подъема винтовой линии, иначе, в случае их существенного различия, произойдет искажение профиля резьбы, а на резьбовой пластине появится дополнительный неравномерный износ обеих вспомогательных режущих кромок. Резцы для нарезания резьбы имеют, как правило, постоянный угол наклона (для наклона СМП) - X = 1,5°. Для получения другого угла, близкого по значению к углу подъема винтовой линии и, нужно использовать специальную подкладную пластину, при помощи которой и достигается требуемый угла наклона X. Для выбора подходящей подкладной пластины для нарезания резьбы диаметром d и шагом р, предназначена таблица № 14 или же номограмма, рисунок № 9. PRAMET 309
