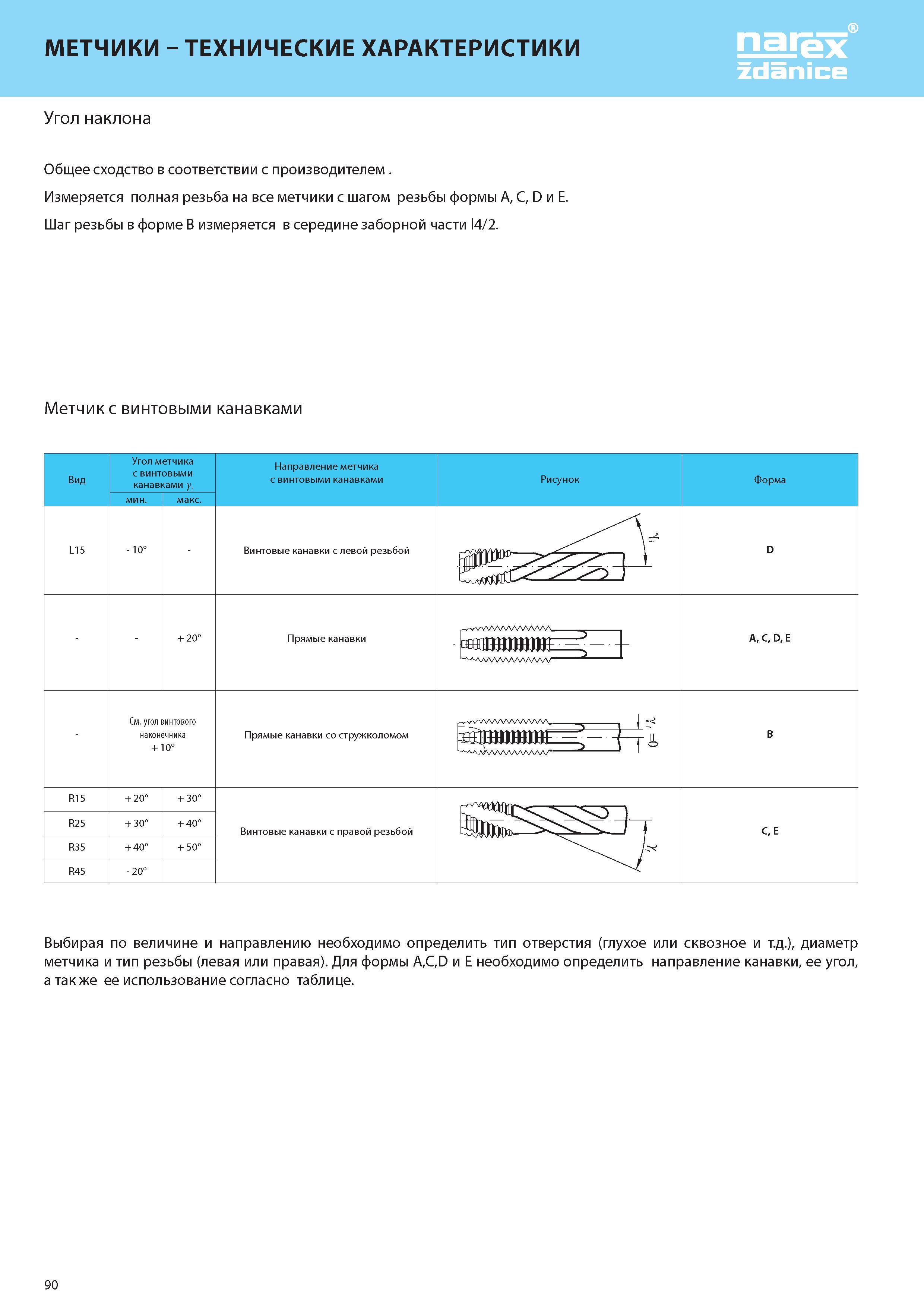

МЕТЧИКИ - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ NAREX Zdanice Угол наклона Общее сходство в соответствии с производителем . Измеряется полная резьба на все метчики с шагом резьбы формы A, C, D и E. Шаг резьбы в форме В измеряется в середине заборной части l4/2. Метчик с винтовыми канавками Вид Угол метчика с винтовыми канавками yf мин. макс. L15 - 10° - - - + 20° - См. угол винтового наконечника + 10° R15 + 20° + 30° R25 + 30° + 40° R35 + 40° + 50° R45 - 20° Направление метчика с винтовыми канавками Рисунок Форма Винтовые канавки с левой резьбой Прямые канавки Прямые канавки со стружколомом Винтовые канавки с правой резьбой ЛЛЛЛЛЛЛЛЛЛЛЛЛ аЖЩШВЕ -а-Л-Л лллллллллллл 1 1'А-лЛЛЛМЛЛЛЛАЛ/'/'/ A, C, D, E C, E D B Выбирая по величине и направлению необходимо определить тип отверстия (глухое или сквозное и т.д.), диаметр метчика и тип резьбы (левая или правая). Для формы A,C,D и E необходимо определить направление канавки, ее угол, а так же ее использование согласно таблице. 90
