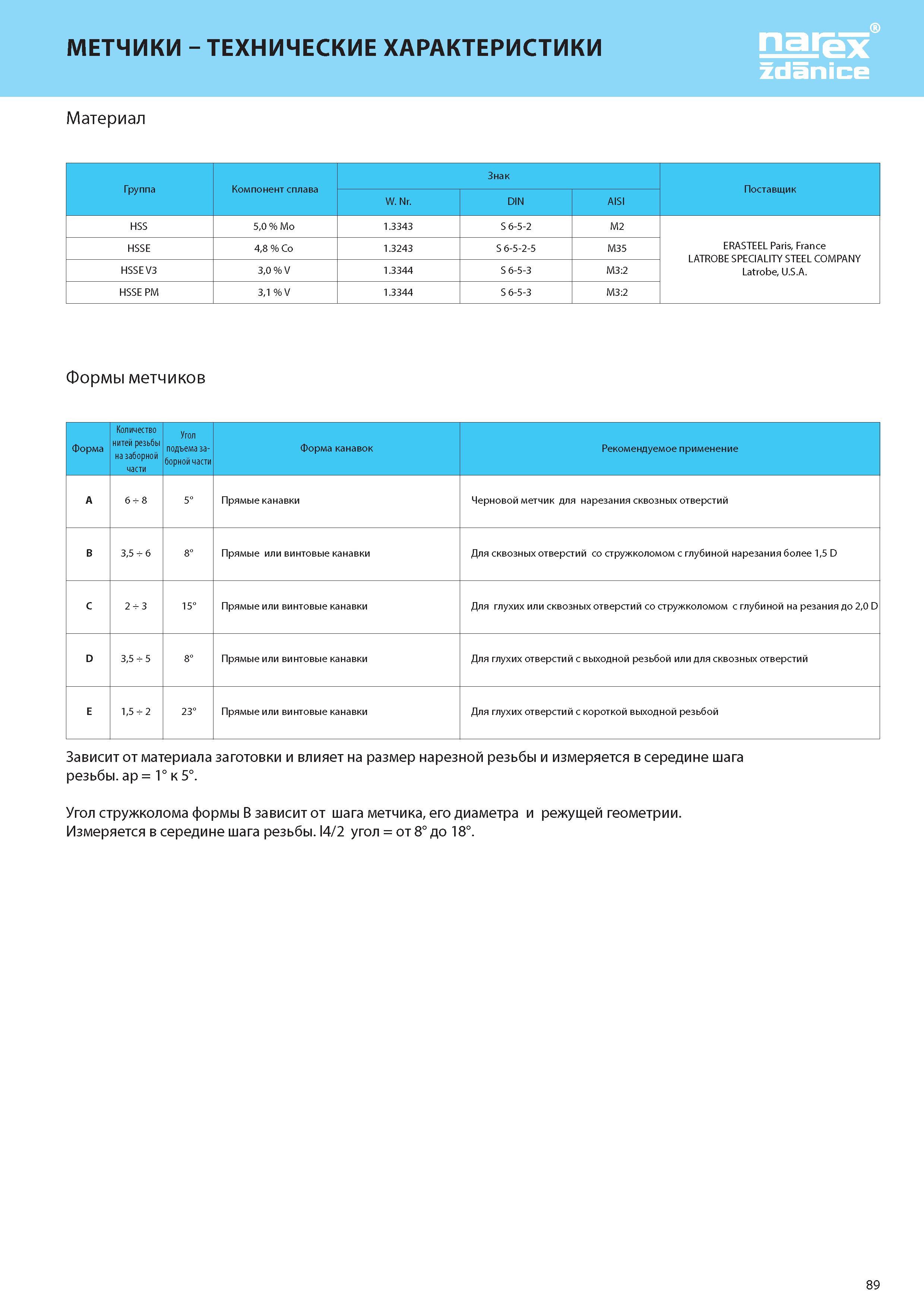

МЕТЧИКИ - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ NAREX Zdanice Материал Группа Компонент сплава Знак W. Nr. DIN AISI HSS 5,0 % Mo 1.3343 S 6-5-2 M2 HSSE 4,8 % Co 1.3243 S 6-5-2-5 M35 HSSE V3 3,0 % V 1.3344 S 6-5-3 M3:2 HSSE PM 3,1 % V 1.3344 S 6-5-3 M3:2 Поставщик ERASTEEL Paris, France LATROBE SPECIALITY STEEL COMPANY Latrobe, U.S.A. Формы метчиков Форма Количество нитей резьбы на заборной части Угол подъема заборной части Форма канавок Рекомендуемое применение A 6 - 8 5° Прямые канавки Черновой метчик для нарезания сквозных отверстий B 3,5 - 6 8° Прямые или винтовые канавки Для сквозных отверстий со стружколомом с глубиной нарезания более 1,5 D C 2 - 3 15° Прямые или винтовые канавки Для глухих или сквозных отверстий со стружколомом с глубиной на резания до 2,0 D D 5 - ,5 3 8° Прямые или винтовые канавки Для глухих отверстий с выходной резьбой или для сквозных отверстий E 1,5 - 2 23° Прямые или винтовые канавки Для глухих отверстий с короткой выходной резьбой Зависит от материала заготовки и влияет на размер нарезной резьбы и измеряется в середине шага резьбы. ap = 1° к 5°. Угол стружколома формы В зависит от шага метчика, его диаметра и режущей геометрии. Измеряется в середине шага резьбы. l4/2 угол = от 8° до 18°. 89
