Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding NAREX ZDANICE | Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы (Всего 126 стр.) |
|||||
93 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.88 |
|||||

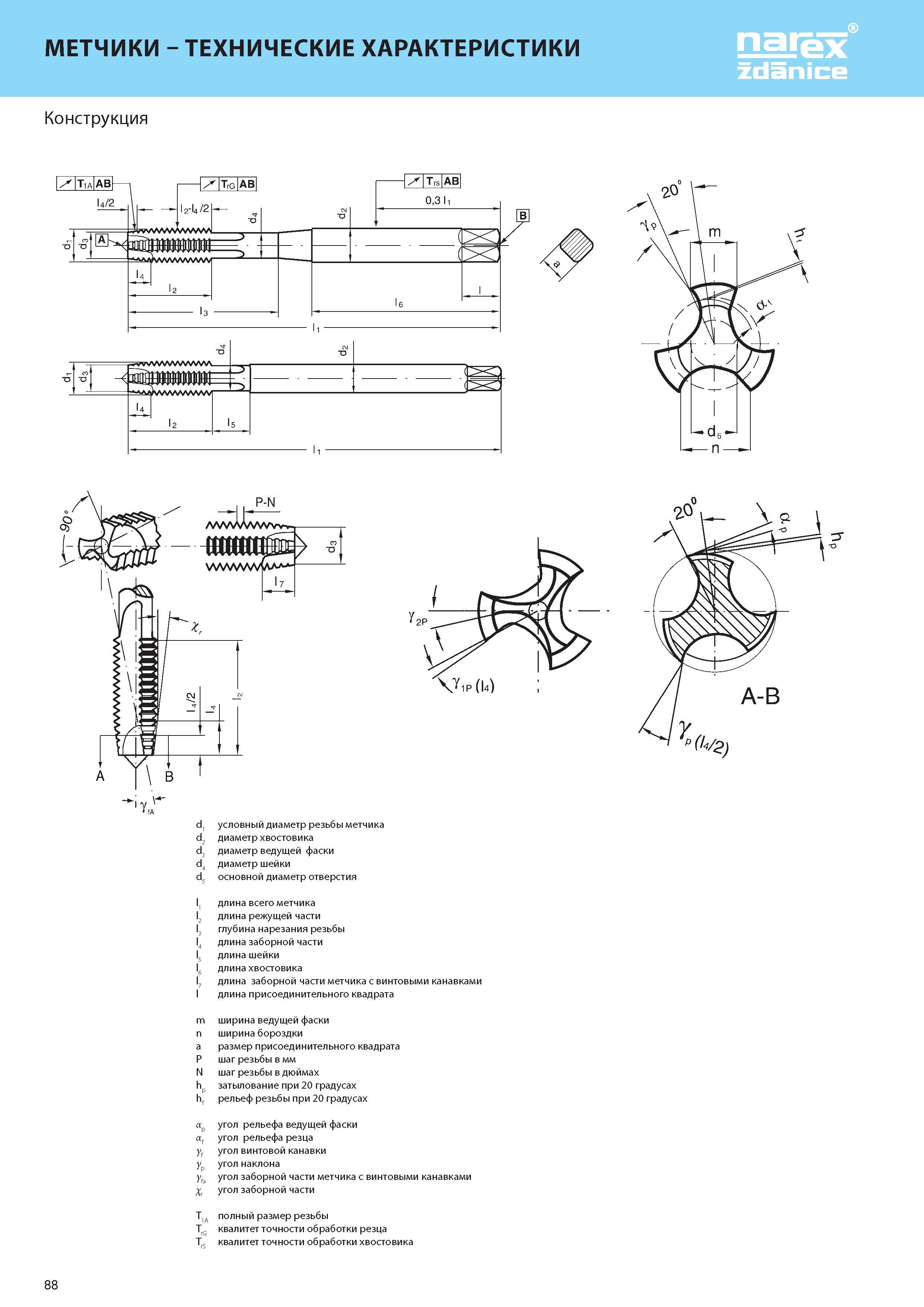

Каталог NAREX ZDANICE 2015 Инструмент для резьбы Стр. 88 0093 Lab2u NAREX Zdanice МЕТЧИКИ - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Конструкция WWWW P-N /W JJsA/WVv- uni ДЛЛ - |7 условный диаметр резьбы метчика диаметр хвостовика диаметр ведущей фаски диаметр шейки основной диаметр отверстия длина всего метчика длина режущей части глубина нарезания резьбы длина заборной части длина шейки длина хвостовика длина заборной части метчика с винтовыми канавками длина присоединительного квадрата m ширина ведущей фаски n ширина бороздки размер присоединительного квадрата шаг резьбы в мм шаг резьбы в дюймах затылование при 20 градусах рельеф резьбы при 20 градусах угол рельефа ведущей фаски угол рельефа резца угол винтовой канавки угол наклона угол заборной части метчика с винтовыми канавками угол заборной части полный размер резьбы квалитет точности обработки резца квалитет точности обработки хвостовика с d d d d T T rG T rS 88 |
|||||
