74 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.74

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 74 0074 Lab2u

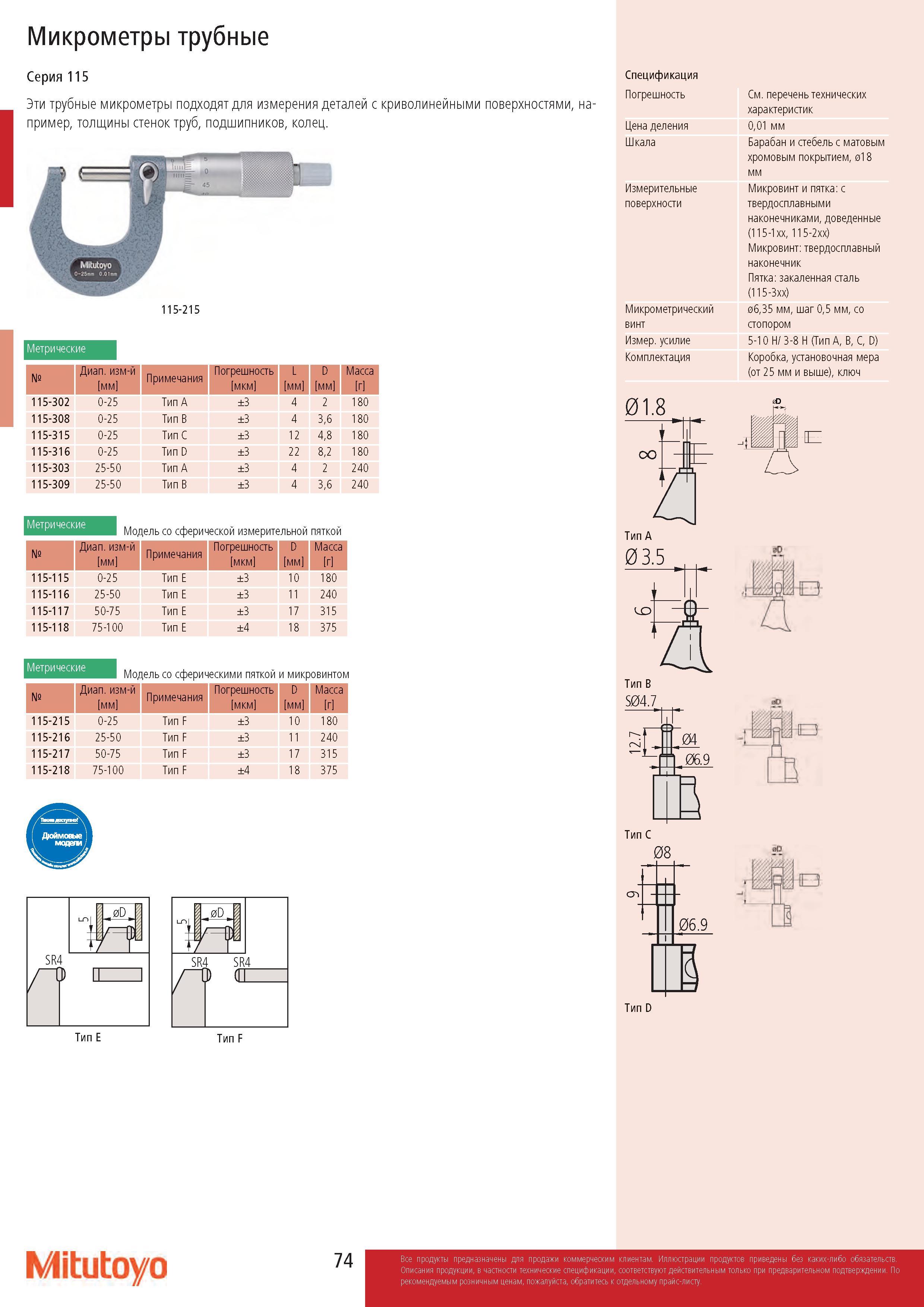

Микрометры трубные Серия 115 Эти трубные микрометры подходят для измерения деталей с криволинейными поверхностями, например, толщины стенок труб, подшипников, колец. 115-215 Метрические № Диапазон измерений мм Примечания Погрешность мкм L мм D мм Масса г 115-302 0-25 Тип A ±3 4 2 180 115-308 0-25 Тип B ±3 4 3,6 180 115-315 0-25 Тип C ±3 12 4,8 180 115-316 0-25 Тип D ±3 22 8,2 180 115-303 25-50 Тип A ±3 4 2 240 115-309 25-50 Тип B ±3 4 3,6 240 Метрические Модель со сферической измерительной пяткой № Диапазон измерений мм Примечания Погрешность мкм D мм Масса г 115-115 0-25 Тип E ±3 10 180 115-116 25-50 Тип E ±3 11 240 115-117 50-75 Тип E ±3 17 315 115-118 75-100 Тип E ±4 18 375 Метрические Модель со сферическими пяткой и микровинтом № Диапазон измерений мм Примечания Погрешность мкм D мм Масса г 115-215 0-25 Тип F ±3 10 180 115-216 25-50 Тип F ±3 11 240 115-217 50-75 Тип F ±3 17 315 115-218 75-100 Тип F ±4 18 375 SR4 Ш IPr Тип E Спецификация Погрешность Цена деления Шкала Измерительные поверхности Микрометрический винт Измерительное усилие Комплектация Тип D См. перечень технических характеристик 0,01 мм Барабан и стебель с матовым хромовым покрытием, 018 мм Микровинт и пятка: с твердосплавными наконечниками, доведенные (115-1xx, 115-2xx) Микровинт: твердосплавный наконечник Пятка: закаленная сталь (115-3xx) 06,35 мм, шаг 0,5 мм, со стопором 5-10 Н/ 3-8 Н (Тип A, B, C, D) Коробка, установочная мера (от 25 мм и выше), ключ Mitutoyo 74
