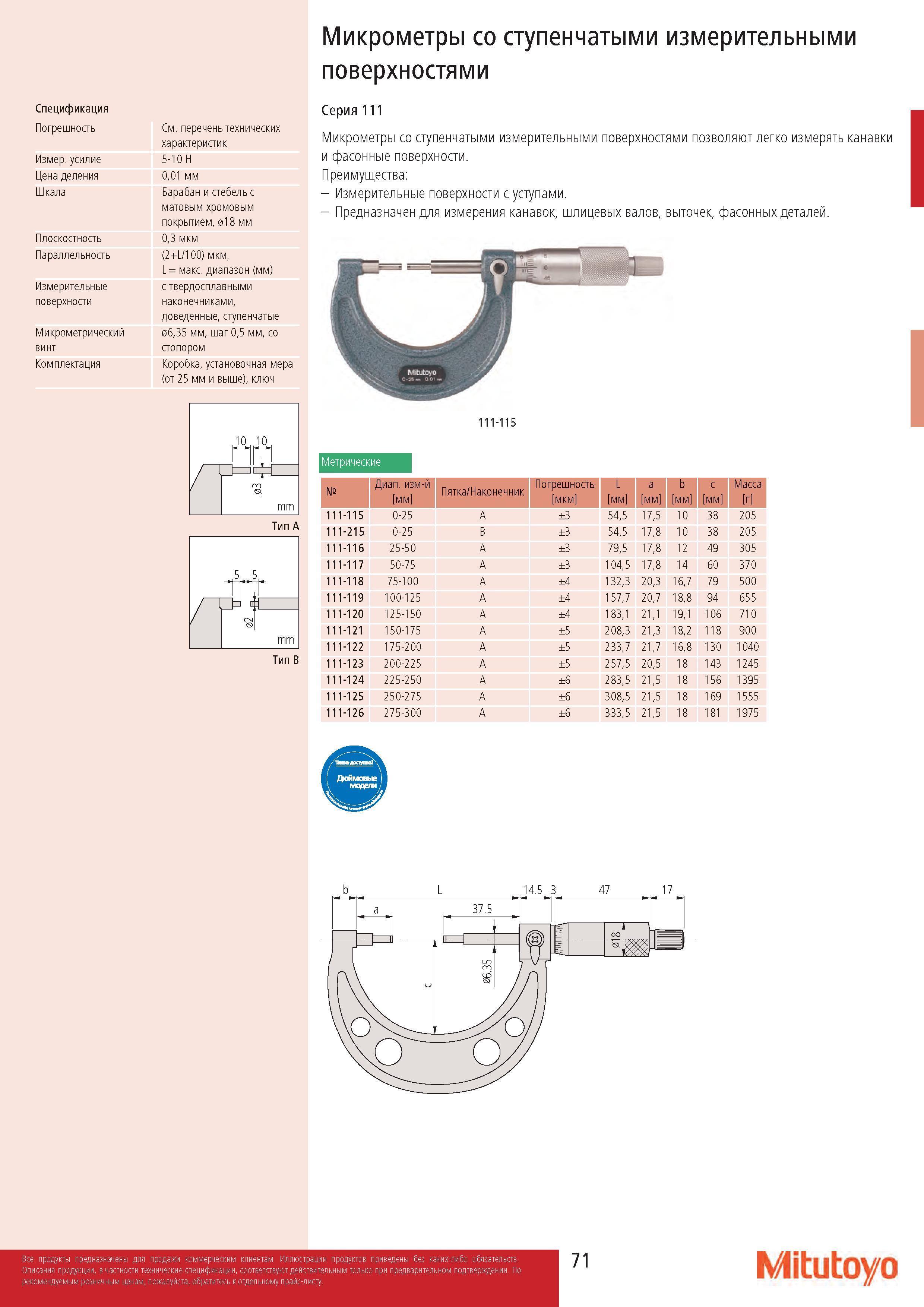

Спецификация Погрешность Измерительное усилие Цена деления Шкала Плоскостность Параллельность Измерительные поверхности Микрометрический винт Комплектация См. перечень технических характеристик 5-10 Н 0,01 мм Барабан и стебель с матовым хромовым покрытием, 018 мм 0,3 мкм (2+L/100) мкм, L = макс. диапазон (мм) с твердосплавными наконечниками, доведенные, ступенчатые 06,35 мм, шаг 0,5 мм, со стопором Коробка, установочная мера (от 25 мм и выше), ключ / 1 10 10 -Ш- / 5Т mm Тип В Микрометры со ступенчатыми измерительными поверхностями Серия 111 Микрометры со ступенчатыми измерительными поверхностями позволяют легко измерять канавки и фасонные поверхности. Преимущества: - Измерительные поверхности с уступами. - Предназначен для измерения канавок, шлицевых валов, выточек, фасонных деталей. Тип А 111-115 Метрические № Диапазон измерений мм Пятка/Наконечник Погрешность мкм L мм a мм b мм c мм Масса г 111-115 0-25 A ±3 54,5 17,5 10 38 205 111-215 0-25 B ±3 54,5 17,8 10 38 205 111-116 25-50 A ±3 79,5 17,8 12 49 305 111-117 50-75 A ±3 104,5 17,8 14 60 370 111-118 75-100 A ±4 132,3 20,3 16,7 79 500 111-119 100-125 A ±4 157,7 20,7 18,8 94 655 111-120 125-150 A ±4 183,1 21,1 19,1 106 710 111-121 150-175 A ±5 208,3 21,3 18,2 118 900 111-122 175-200 A ±5 233,7 21,7 16,8 130 1040 111-123 200-225 A ±5 257,5 20,5 18 143 1245 111-124 225-250 A ±6 283,5 21,5 18 156 1395 111-125 250-275 A ±6 308,5 21,5 18 169 1555 111-126 275-300 A ±6 333,5 21,5 18 181 1975 14,5 3 47 17 Ь l 71 Mitutoyo
