69 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.69

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 69 0069 Lab2u

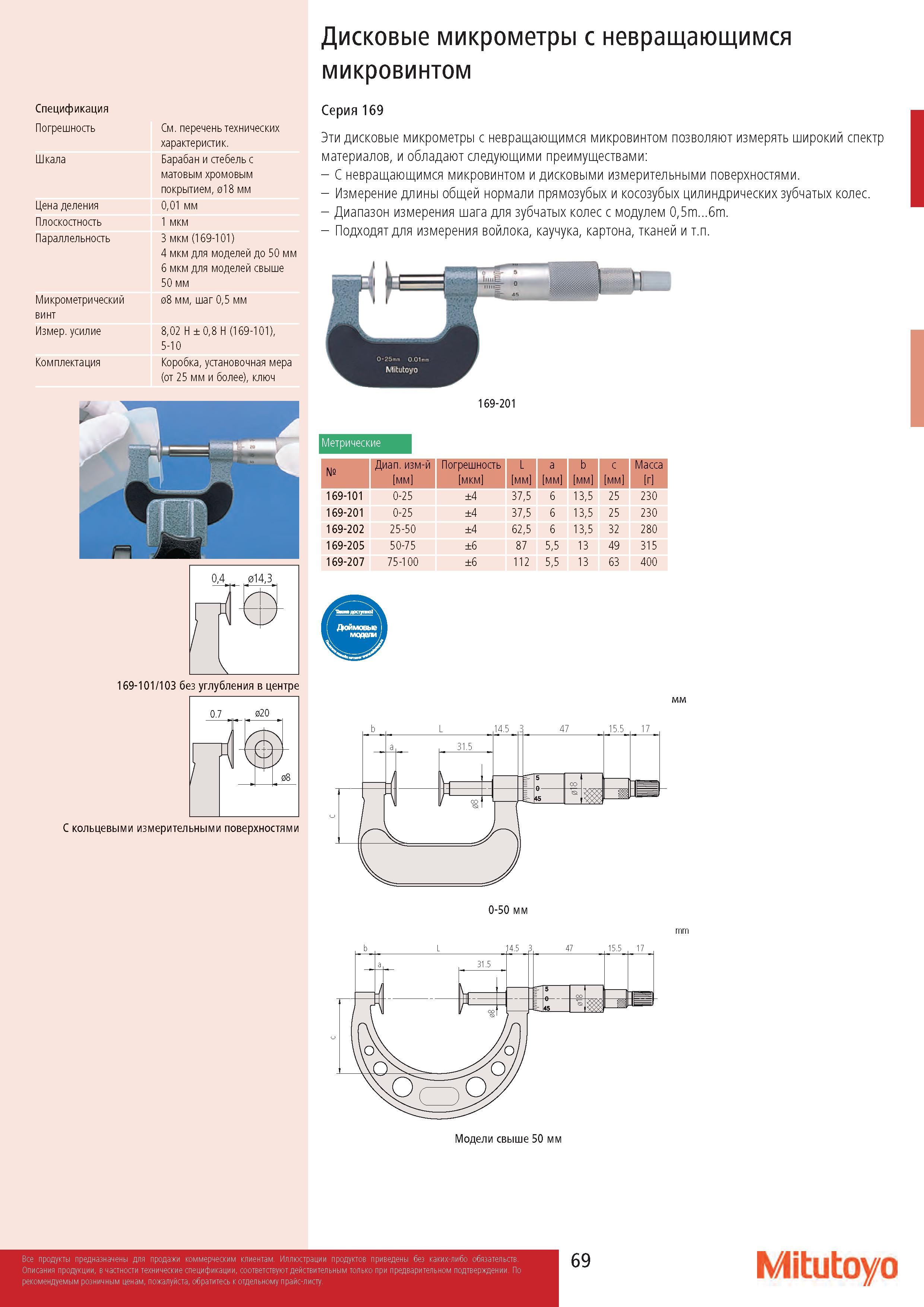

Дисковые микрометры с невращающимся микровинтом Спецификация Погрешность Шкала Цена деления Плоскостность Параллельность Микрометрический винт Измерительное усилие Комплектация См. перечень технических характеристик. Барабан и стебель с матовым хромовым покрытием, 018 мм 0,01 мм 1 мкм 3 мкм (169-101) 4 мкм для моделей до 50 мм 6 мкм для моделей свыше 50 мм 08 мм, шаг 0,5 мм 8,02 Н ± 0,8 Н (169-101), 5-10 Коробка, установочная мера (от 25 мм и более), ключ 169-101/103 без углубления в центре Серия 169 Эти дисковые микрометры с невращающимся микровинтом позволяют измерять широкий спектр материалов, и обладают следующими преимуществами: - С невращающимся микровинтом и дисковыми измерительными поверхностями. - Измерение длины общей нормали прямозубых и косозубых цилиндрических зубчатых колес. - Диапазон измерения шага для зубчатых колес с модулем 0,5m...6m. - Подходят для измерения войлока, каучука, картона, тканей и т.п. 169-201 Метрические № Диапазон измерений мм Погрешность мкм L мм a мм b мм с мм Масса г 169-101 0-25 ±4 37,5 6 13,5 25 230 169-201 0-25 ±4 37,5 6 13,5 25 230 169-202 25-50 ±4 62,5 6 13,5 32 280 169-205 50-75 ±6 87 5,5 13 49 315 169-207 75-100 ±6 112 5,5 13 63 400 0-50 мм Модели свыше 50 мм mm 69 Mitutoyo
