76 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.76

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 76 0076 Lab2u

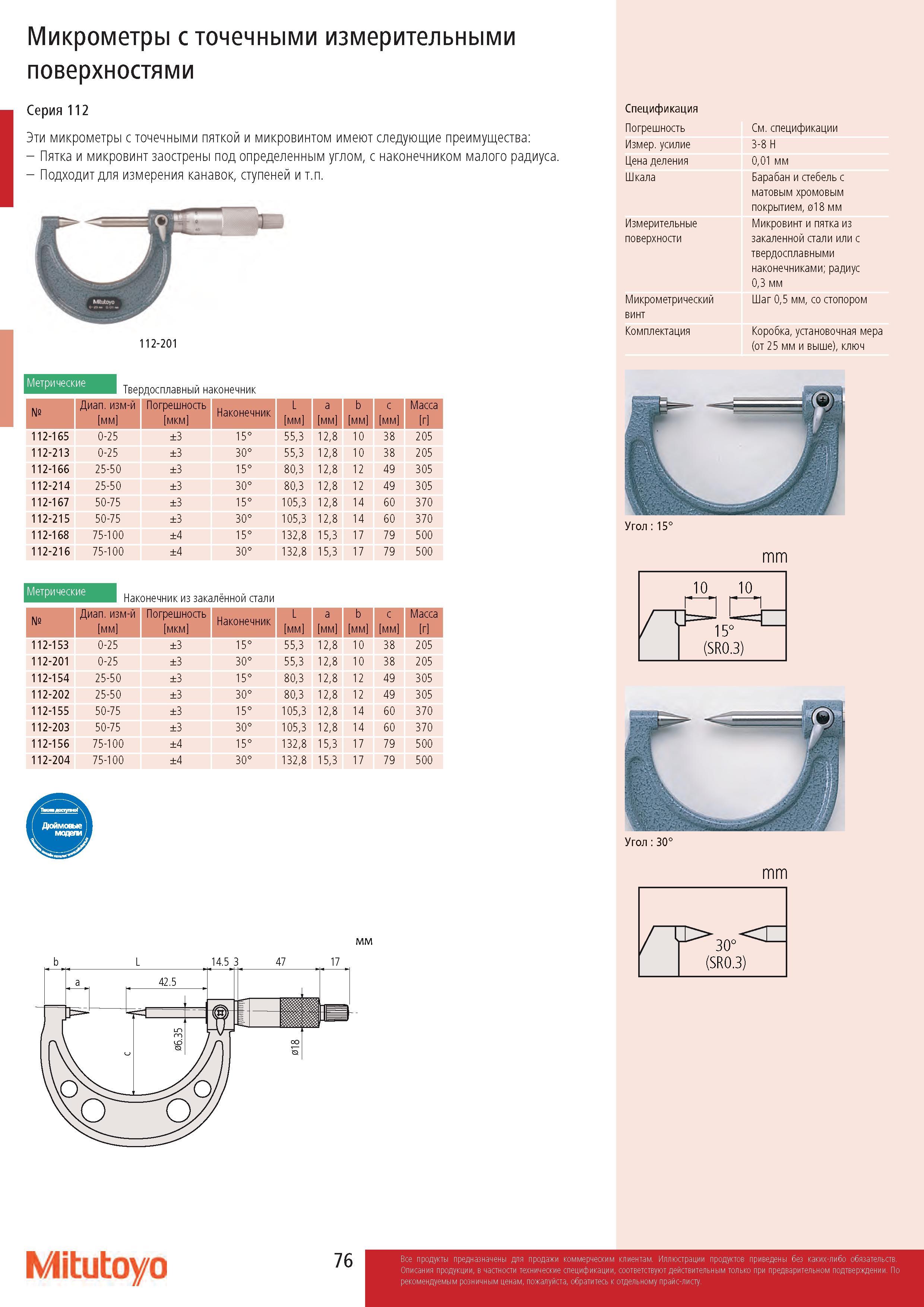

Микрометры с точечными измерительными поверхностями Серия 112 Эти микрометры с точечными пяткой и микровинтом имеют следующие преимущества: - Пятка и микровинт заострены под определенным углом, с наконечником малого радиуса. - Подходит для измерения канавок, ступеней и т.п. Метрические 112-201 Твердосплавный наконечник Метрические Наконечник из закалённой стали № Диапазон измерений мм Погрешность мкм Наконечник L мм a мм b мм с мм Масса г 112-165 0-25 ±3 15° 55,3 12,8 10 38 205 112-213 0-25 ±3 30° 55,3 12,8 10 38 205 112-166 25-50 ±3 15° 80,3 12,8 12 49 305 112-214 25-50 ±3 30° 80,3 12,8 12 49 305 112-167 50-75 ±3 15° 105,3 12,8 14 60 370 112-215 50-75 ±3 30° 105,3 12,8 14 60 370 112-168 75-100 ±4 15° 132,8 15,3 17 79 500 112-216 75-100 ±4 30° 132,8 15,3 17 79 500 № Диапазон измерений мм Погрешность мкм Наконечник L мм a мм b мм с мм Масса г 112-153 0-25 ±3 15° 55,3 12,8 10 38 205 112-201 0-25 ±3 30° 55,3 12,8 10 38 205 112-154 25-50 ±3 15° 80,3 12,8 12 49 305 112-202 25-50 ±3 30° 80,3 12,8 12 49 305 112-155 50-75 ±3 15° 105,3 12,8 14 60 370 112-203 50-75 ±3 30° 105,3 12,8 14 60 370 112-156 75-100 ±4 15° 132,8 15,3 17 79 500 112-204 75-100 ±4 30° 132,8 15,3 17 79 500 Спецификация Погрешность Измерительное усилие Цена деления Шкала Измерительные поверхности Микрометрический винт Комплектация См. спецификации 3-8 Н 0,01 мм Барабан и стебель с матовым хромовым покрытием, 018 мм Микровинт и пятка из закаленной стали или с твердосплавными наконечниками; радиус 0,3 мм Шаг 0,5 мм, со стопором Коробка, установочная мера (от 25 мм и выше), ключ Угол : 15° mm Угол : 30° mm 14.5 3 47 17 мм ь l (SR0.3) Mitutoyo 76
