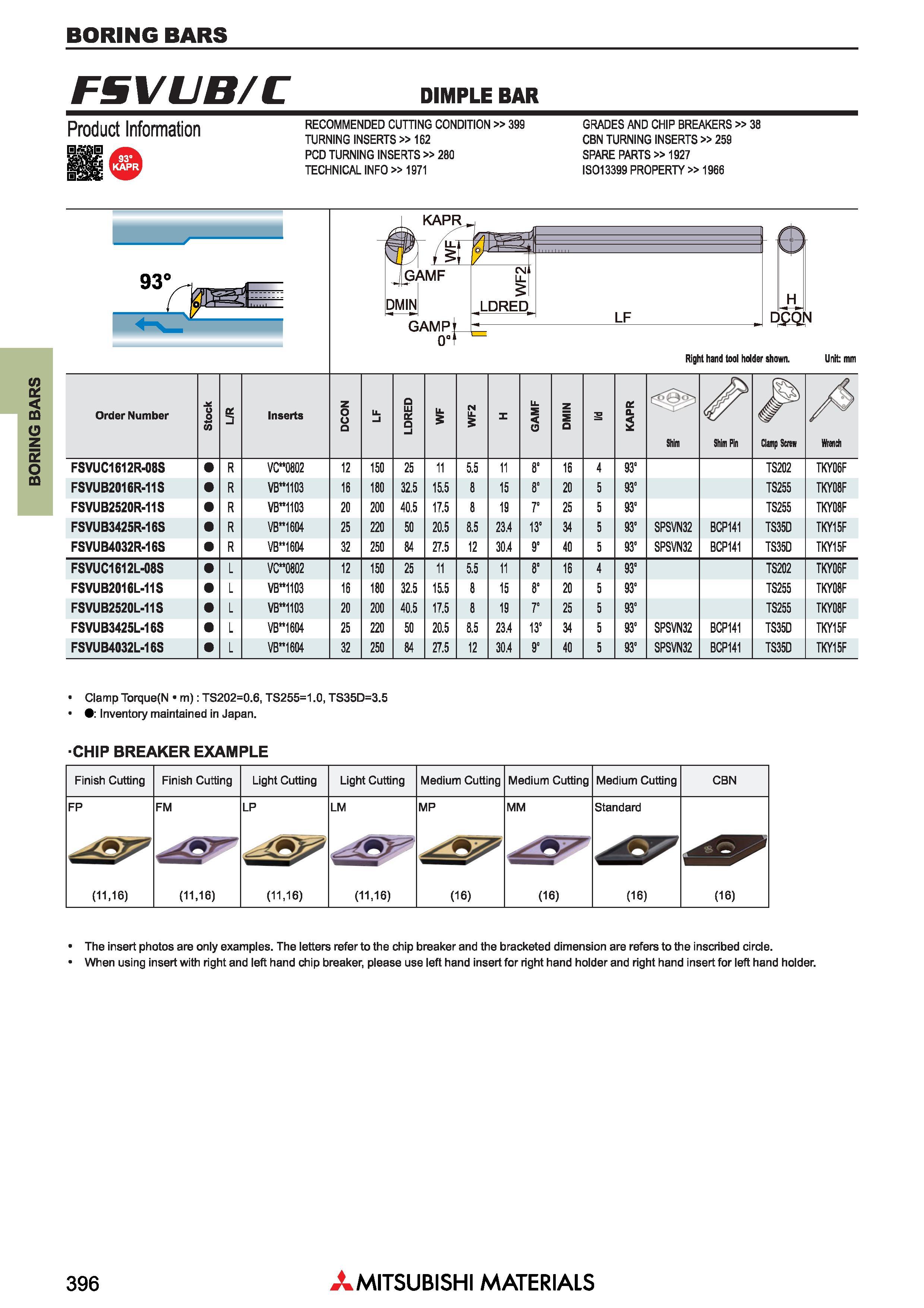

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ FSVUB/C DIMPLE BAR GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 259 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 Prnrlnrt Information RECOMMENDED CUTTING CONDITION 399 rioauci iriTormaiion turning inserts 162 PCD TURNING INSERTS 280 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 KAPR LF H DQQN Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Stock ct 3 Inserts DCON Li -1 LDRED u. 3 WF2 z GAMF DMIN 3 KAPR Shim Shim Pin Clamp Screw A Wrench FSVUC1612R-08S R VC-0802 12 150 25 11 5.5 11 8 16 4 93“ TS202 TKY06F FSVUB2016R-11S R VB-1103 16 180 32.5 15.5 8 15 8" 20 5 93" TS255 TKY08F FSVUB2520R-11S R VB 1103 20 200 40.5 17.5 8 19 7" 25 5 93" TS255 TKY08F FSVUB3425R-16S R VB’ 1604 25 220 50 20.5 8.5 23.4 13’ 34 5 93" SPSVN32 BCP141 TS35D TKY15F FSVUB4032R-16S R VB“1604 32 250 84 27.5 12 30.4 9’ 40 5 93" SPSVN32 BCP141 TS35D TKY15F FSVUC1612L-08S L VC 0802 12 150 25 11 5.5 11 8' 16 4 93" TS202 TKY06F FSVUB2016L-11S L VB-1103 16 180 32.5 15.5 8 15 8" 20 5 93" TS255 TKY08F FSVUB2520L-11S L VB-1103 20 200 40.5 17.5 8 19 7" 25 5 93" TS255 TKY08F FSVUB3425L-16S L VB 1604 25 220 50 20.5 8.5 23.4 13" 34 5 93" SPSVN32 BCP141 TS35D TKY15F FSVUB4032L-16S L VB’ 1604 32 250 84 27.5 12 30.4 9’ 40 5 93" SPSVN32 BCP141 TS35D TKY15F Clamp Torque(N m): TS202=0.6, TS255=1.0, TS35D=3.5 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Finish Cutting Light Cutting Light Cutting Medium Cutting Medium Cutting Medium Cutting CBN FP FM LP LM MP MM Standard (11,16) (11.18) (11,16) (11,16) (16) (16) (16) (16) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. 396 Mitsubishi Materials
