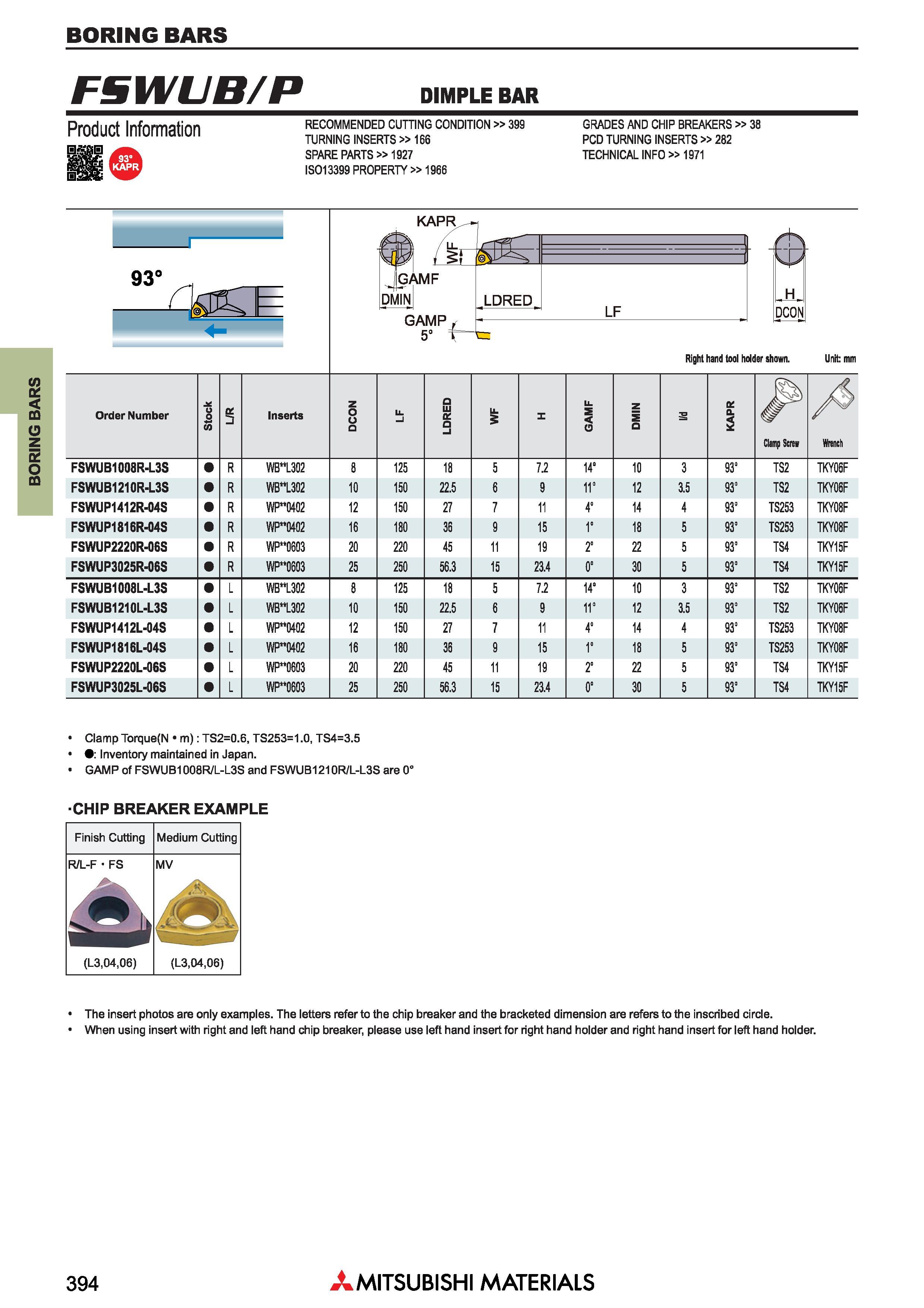

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ FSWUB/P DIMPLE BAR Prnriurt Infnrmatinn recommended cutting condition >>399 grades and chip breakers 38 IIIIUIIIiailUM TURNING INSERTS 166 PCD TURNING INSERTS 282 Запасные части для металлорежущего инструмента SPARE PARTS 1927 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ISO 13399 PROPERTY 1966 93e KAPR Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Stock ct 3 Inserts z o u Q 1J. l a UJ X a i u. 3 z GAMF DMIN KAPR Ciimp Screw A Wrench FSWUB1008R-L3S R WB L302 8 125 18 5 7.2 14° 10 3 93° TS2 TKY06F FSWUB1210R-L3S R WB L302 10 150 22.5 6 9 11° 12 3.5 93° TS2 TKY06F FSWUP1412R-04S R WP 0402 12 150 27 7 11 4’ 14 4 93" TS253 TKY08F FSWUP1816R-04S R WP”0402 16 180 36 9 15 r 18 5 93’ TS253 TKY08F FSWUP2220R-06S R WP‘ 0603 20 220 45 11 19 2’ 22 5 93’ TS4 TKY15F FSWUP3025R-06S R WP 0603 25 250 56.3 15 23.4 0" 30 5 93’ TS4 TKY15F FSWUB1008L-L3S L WB L302 8 125 18 5 7.2 14° 10 3 93’ TS2 TKY06F FSWUB1210L-L3S L WB L302 10 150 22.5 6 9 11° 12 3.5 93’ TS2 TKY06F FSWUP1412L-04S L WP 0402 12 150 27 7 11 4" 14 4 93’ TS253 TKY08F FSWUP1816L-04S L WP”0402 16 180 36 9 15 r 18 5 93" TS253 TKY08F FSWUP2220L-06S L WP‘ 0603 20 220 45 11 19 2’ 22 5 93’ TS4 TKY15F FSWUP3025L-06S L WP 0603 25 250 56.3 15 23.4 0" 30 5 93’ TS4 TKY15F Clamp Torque(N m): TS2=0.6, TS253=1.0, TS4=3.5 Inventory maintained in Japan. GAMP of FSWUB1008R/L-L3S and FSWUB1210R/L-L3S are 0° CHIP BREAKER EXAMPLE Finish Cutting Medium Cutting R/L-F FS MV HP (L3,04,06) (L3,04,06) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. 394 Mitsubishi Materials
