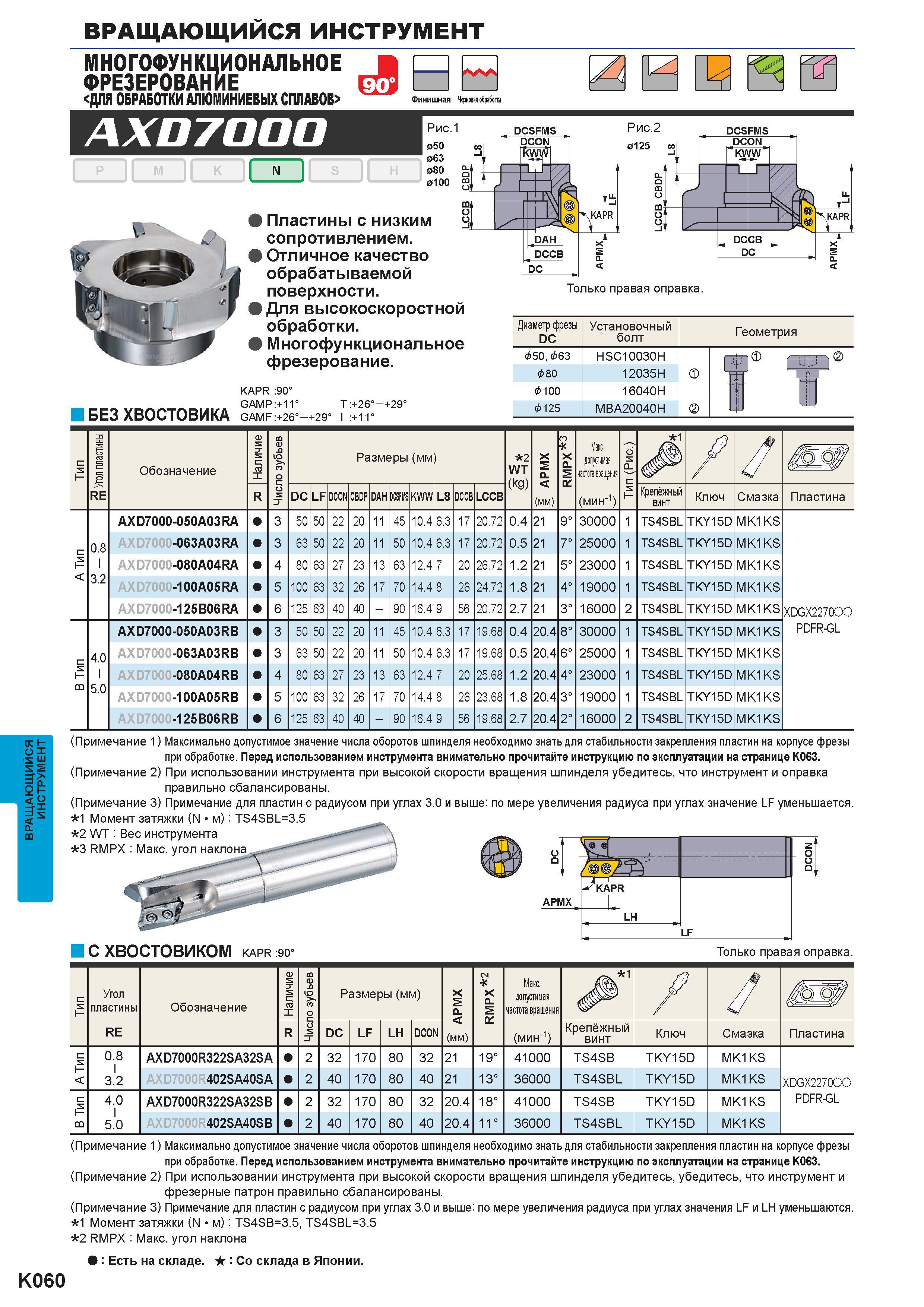

Вращающийся фрезерный инструмент МНОГОФУНКЦИОНАЛЬНОЕ 1И1 ФРЕЗЕРОВАНИЕ <ДЛЯ ОБРАБОТКИ АЛЮМИНИЕВЫХ СПЛАВОВ> в5 BE га Финишная Черновая обработка дХП7ППП Рис.1 050 oo к' - DCSFMS Рис.2 DCSFMS /1/1MJ я ч-Ш ч-Ш ч-Ш 1 I DCON KWW 0125 oo DCON “kww P M K N S H 003 080 0100 ffl, F, fpi t if: =1 dWh 1 t Пластины с низким сопротивлением. Отличное качество обрабатываемой поверхности. Для высокоскоростной обработки. Многофункциональное фрезерование. KAPR :90° GAMP:+11° T :+26°-+29° БЕЗ ХВОСТОВИКА gamf:+26°-+29° 1+11° KAPR Р к Только правая оправка. Диаметр фрезы DC &50, &63 & 80 & 100 & 125 Установочный болт HSC10030H 12035H 16040H MBA20040H Геометрия X 1 а с и Т ы ти о С RE Обозначение Наличие Число зубьев Размеры (мм) 2 WT (kg) X s < (мм) ro X S R Макс. допустимая частота вращения (мин-1) с. s (Р и / / R DC LF DCON CBDP DAH DCSFMS KWW L8 DCCB LCCB Крепёжный винт Ключ Смазка Пластина AXD7000-050A03RA 3 50 50 22 20 11 45 10.4 6.3 17 20.72 0.4 21 9° 30000 1 TS4SBL TKY15D MK1KS и 1 0.8 AXD7000-063A03RA 3 63 50 22 20 11 50 10.4 6.3 17 20.72 0.5 21 7° 25000 1 TS4SBL TKY15D MK1KS 1 AXD7000-080A04RA 4 80 63 27 23 13 63 12.4 7 20 26.72 1.2 21 5° 23000 1 TS4SBL TKY15D MK1KS 3.2 AXD7000-100A05RA 5 100 63 32 26 17 70 14.4 8 26 24.72 1.8 21 4° 19000 1 TS4SBL TKY15D MK1KS AXD7000-125B06RA 6 125 63 40 40 - 90 16.4 9 56 20.72 2.7 21 3° 16000 2 TS4SBL TKY15D MK1KS XDGX227000 AXD7000-050A03RB 3 50 50 22 20 11 45 10.4 6.3 17 19.68 0.4 20.4 8° 30000 1 TS4SBL TKY15D MK1KS PDFR-GL B Тип 4.0 AXD7000-063A03RB 3 63 50 22 20 11 50 10.4 6.3 17 19.68 0.5 20.4 6° 25000 1 TS4SBL TKY15D MK1KS 1 AXD7000-080A04RB 4 80 63 27 23 13 63 12.4 7 20 25.68 1.2 20.4 4° 23000 1 TS4SBL TKY15D MK1KS 5.0 AXD7000-100A05RB 5 100 63 32 26 17 70 14.4 8 26 23.68 1.8 20.4 3° 19000 1 TS4SBL TKY15D MK1KS AXD7000-125B06RB 6 125 63 40 40 - 90 16.4 9 56 19.68 2.7 20.4 2° 16000 2 TS4SBL TKY15D MK1KS (Примечание 1) Максимально допустимое значение числа оборотов шпинделя необходимо знать для стабильности закрепления пластин на корпусе фрезы при обработке. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице K063. (Примечание 2) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, что инструмент и оправка правильно сбалансированы. (Примечание 3) Примечание для пластин с радиусом при углах 3.0 и выше: по мере увеличения радиуса при углах значение LF уменьшается. 1 Момент затяжки (N м): TS4SBL=3.5 2 WT Вес инструмента 3 RMPX Макс. угол наклона С ХВОСТОВИКОМ KAPR :90° и Т Угол пластины RE Обозначение Наличие Число зубьев Размеры (мм) X s < (мм) RMPX 2 Макс. допустимая частота вращения (мин-1) / / /бУШ R DC LF LH DCON Крепёжный винт Ключ Смазка Пластина A Тип 0.8 1 3.2 AXD7000R322SA32SA 2 32 170 80 32 21 19° 41000 TS4SB TKY15D MK1KS AXD7000R402SA40SA 2 40 170 80 40 21 13° 36000 TS4SBL TKY15D MK1KS XDGX227000 PDFR-GL B Тип 4.0 1 5.0 AXD7000R322SA32SB 2 32 170 80 32 20.4 18° 41000 TS4SB TKY15D MK1KS AXD7000R402SA40SB 2 40 170 80 40 20.4 11° 36000 TS4SBL TKY15D MK1KS (Примечание 1) Максимально допустимое значение числа оборотов шпинделя необходимо знать для стабильности закрепления пластин на корпусе фрезы при обработке. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице K063. (Примечание 2) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, убедитесь, что инструмент и фрезерные патрон правильно сбалансированы. (Примечание 3) Примечание для пластин с радиусом при углах 3.0 и выше: по мере увеличения радиуса при углах значения LF и LH уменьшаются. 1 Момент затяжки (N м): TS4SB=3.5, TS4SBL=3.5 2 RMPX Макс. угол наклона Есть на складе. Со склада в Японии. K060
