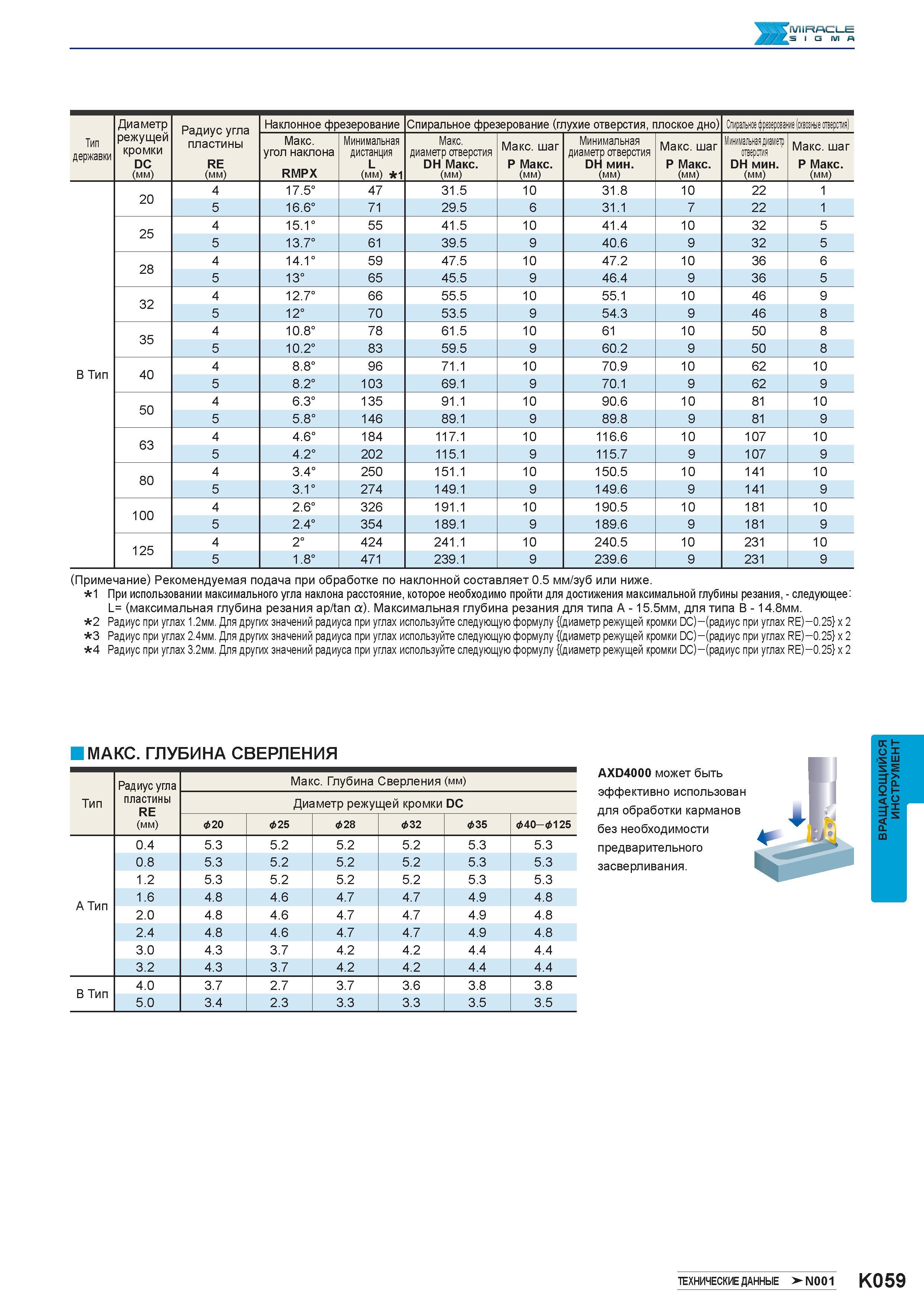

1037 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K059

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K059 1037 Lab2u

I а пя я Диаметр Радиус угла пластины RE (мм) Наклонное фрезерование Спиральное фрезерование (глухие отверстия, плоское дно) Спиральное фрезерование (сквозные отверстия) Тип державки режущей кромки DC (мм) Макс. угол наклона RMPX Минимальная дистанция L (мм) 1 Макс. диаметр отверстия DH Макс. (мм) Макс. шаг P Макс. (мм) Минимальная диаметр отверстия DH мин. (мм) Макс. шаг P Макс. (мм) Минимальнаядиаметр отверстия DH мин. (мм) Макс. шаг P Макс. (мм) 20 4 17.5° 47 31.5 10 31.8 10 22 1 5 16.6° 71 29.5 6 31.1 7 22 1 25 4 15.1° 55 41.5 10 41.4 10 32 5 5 13.7° 61 39.5 9 40.6 9 32 5 28 4 14.1° 59 47.5 10 47.2 10 36 6 5 13° 65 45.5 9 46.4 9 36 5 32 4 12.7° 66 55.5 10 55.1 10 46 9 5 12° 70 53.5 9 54.3 9 46 8 35 4 10.8° 78 61.5 10 61 10 50 8 5 10.2° 83 59.5 9 60.2 9 50 8 B Тип 40 4 8.8° 96 71.1 10 70.9 10 62 10 5 8.2° 103 69.1 9 70.1 9 62 9 50 4 6.3° 135 91.1 10 90.6 10 81 10 5 5.8° 146 89.1 9 89.8 9 81 9 63 4 4.6° 184 117.1 10 116.6 10 107 10 5 4.2° 202 115.1 9 115.7 9 107 9 80 4 3.4° 250 151.1 10 150.5 10 141 10 5 3.1° 274 149.1 9 149.6 9 141 9 100 4 2.6° 326 191.1 10 190.5 10 181 10 5 2.4° 354 189.1 9 189.6 9 181 9 125 4 2° 424 241.1 10 240.5 10 231 10 5 1.8° 471 239.1 9 239.6 9 231 9 (Примечание) Рекомендуемая подача при обработке по наклонной составляет 0.5 мм/зуб или ниже. 1 При использовании максимального угла наклона расстояние, которое необходимо пройти для достижения максимальной глубины резания, - следующее: L= (максимальная глубина резания ap/tan а). Максимальная глубина резания для типа А - 15.5мм, для типа В - 14.8мм. 2 Радиус при углах 1.2мм. Для других значений радиуса при углах используйте следующую формулу (диаметр режущей кромки DC) - (радиус при углах RE) - 0.25 x 2 3 Радиус при углах 2.4мм. Для других значений радиуса при углах используйте следующую формулу (диаметр режущей кромки DC) - (радиус при углах RE) - 0.25 x 2 4 Радиус при углах 3.2мм. Для других значений радиуса при углах используйте следующую формулу (диаметр режущей кромки DC) - (радиус при углах RE) - 0.25 x 2 МАКС. ГЛУБИНА СВЕРЛЕНИЯ Радиус угла Макс. Глубина Сверления (мм) Тип пластины RE (мм) Диаметр режущей кромки DC & 20 & 25 & 28 & 32 & 35 & 40-&125 0.4 5.3 5.2 5.2 5.2 5.3 5.3 0.8 5.3 5.2 5.2 5.2 5.3 5.3 1.2 5.3 5.2 5.2 5.2 5.3 5.3 A Тип 1.6 4.8 4.6 4.7 4.7 4.9 4.8 2.0 4.8 4.6 4.7 4.7 4.9 4.8 2.4 4.8 4.6 4.7 4.7 4.9 4.8 3.0 4.3 3.7 4.2 4.2 4.4 4.4 3.2 4.3 3.7 4.2 4.2 4.4 4.4 B Тип 4.0 3.7 2.7 3.7 3.6 3.8 3.8 5.0 3.4 2.3 3.3 3.3 3.5 3.5 AXD4000 может быть эффективно использован для обработки карманов без необходимости предварительного засверливания. Краткое руководство по металлообработке на станках >-N001 K059 Вращающийся фрезерный инструмент
