Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K031 1009 Lab2u

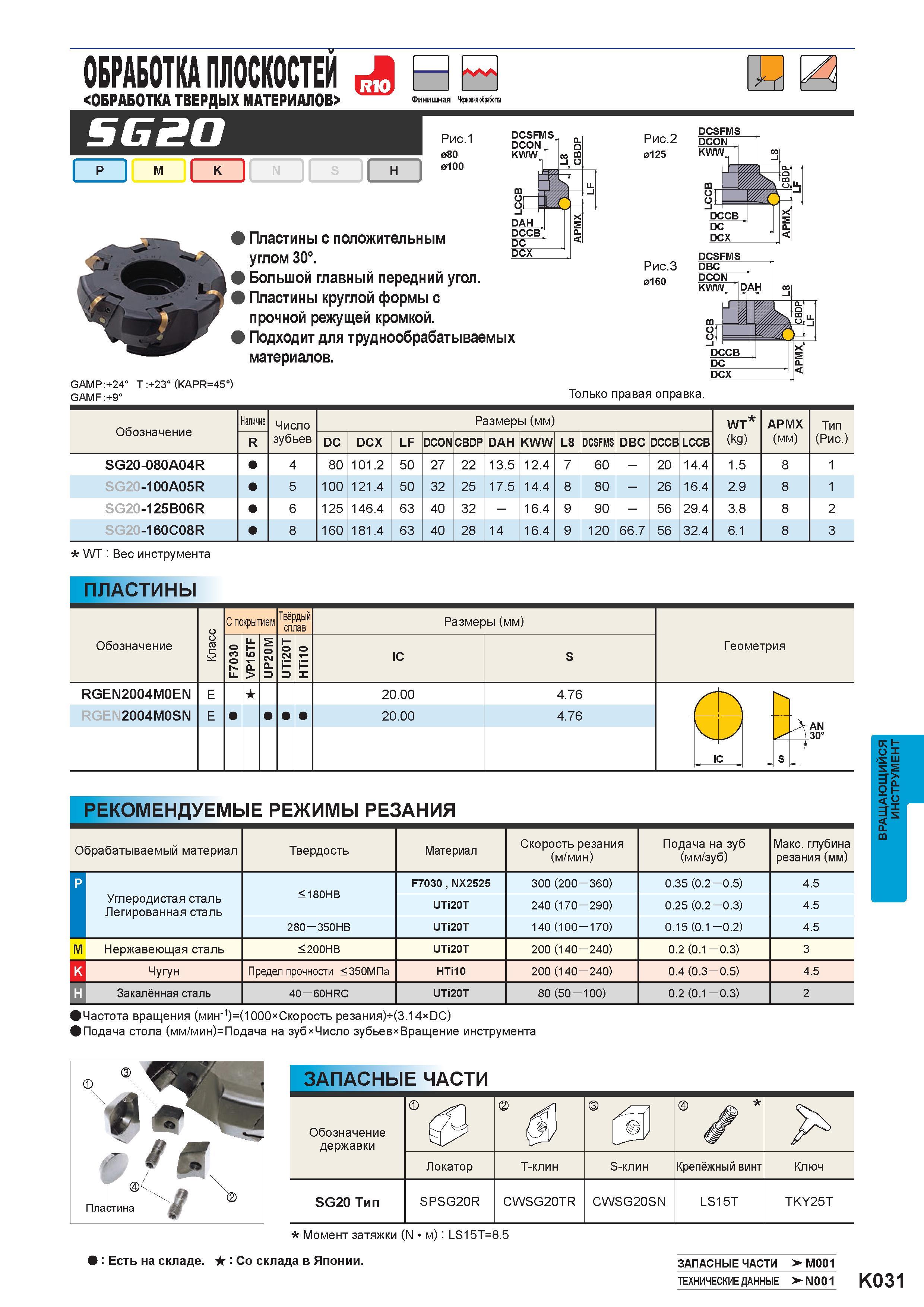

ОБРАБОТКА ПЛОСКОСТЕЙ <ОБРАБОТКА ТВЕРДЫХ МАТЕРИАЛОВ> Финишная Черновая обработка SG20 P M K ( N 1 II S 1 1 H Рис.1 080 0100 DCSFMS DCON Пластины с положительным углом 30°. Большой главный передний угол. Пластины круглой формы с прочной режущей кромкой. Подходит для труднообрабатываемых материалов. DCX DCSFMS GAMP:+24° T :+23° (KAPR=45°) GAMF :+9° Только правая оправка. Обозначение Наличие Число зубьев Размеры (мм) WT (kg) APMX (мм) Тип (Рис.) R DC DCX LF DCON CBDP DAH KWW L8 DCSFMS DBC DCCB LCCB SG20-080A04R 4 80 101.2 50 27 22 13.5 12.4 7 60 - 20 14.4 1.5 8 1 SG20-100A05R 5 100 121.4 50 32 25 17.5 14.4 8 80 - 26 16.4 2.9 8 1 SG20-125B06R 6 125 146.4 63 40 32 - 16.4 9 90 - 56 29.4 3.8 8 2 SG20-160C08R 8 160 181.4 63 40 28 14 16.4 9 120 66.7 56 32.4 6.1 8 3 WT Вес инструмента Пластины сменные Обозначение с с а 5 С покрытием Твёрдый сплав Размеры (мм) Геометрия 0 со о ь- F VP16TF UP20M 0 OI iT 0 F X IC S RGEN2004M0EN E 20.00 4.76 RGEN2004M0SN E 20.00 4.76 N A IC S Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) Макс. глубина резания (мм) p <180HB F7030 NX2525 300 (200 - 360) 0.35 (0.2-0.5) 4.5 Углеродистая сталь Легированная сталь UTi20T 240 (170-290) 0.25 (0.2-0.3) 4.5 280 - 350HB UTi20T 140 (100 -170) 0.15(0.1 - 0.2) 4.5 M Нержавеющая сталь <200HB UTi20T 200 (140-240) 0.2 (0.1 -0.3) 3 K Чугун Предел прочности <350МПа HTi10 200 (140-240) 0.4 (0.3-0.5) 4.5 H Закалённая сталь 40-60HRC UTi20T 80 (50 -100) 0.2 (0.1 -0.3) 2 Частота вращения (мин-1)=(1000 Скорость резанияM3.14xDC) Подача стола (мм/мин)=Подача на зуб Число зубьев Вращение инструмента Момент затяжки (N м): LS15T=8.5 Есть на складе. Со склада в Японии. Запасные части >-M001 Краткое руководство по металлообработке на станках >-N001 K031 Вращающийся фрезерный инструмент
