1007 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K029

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K029 1007 Lab2u

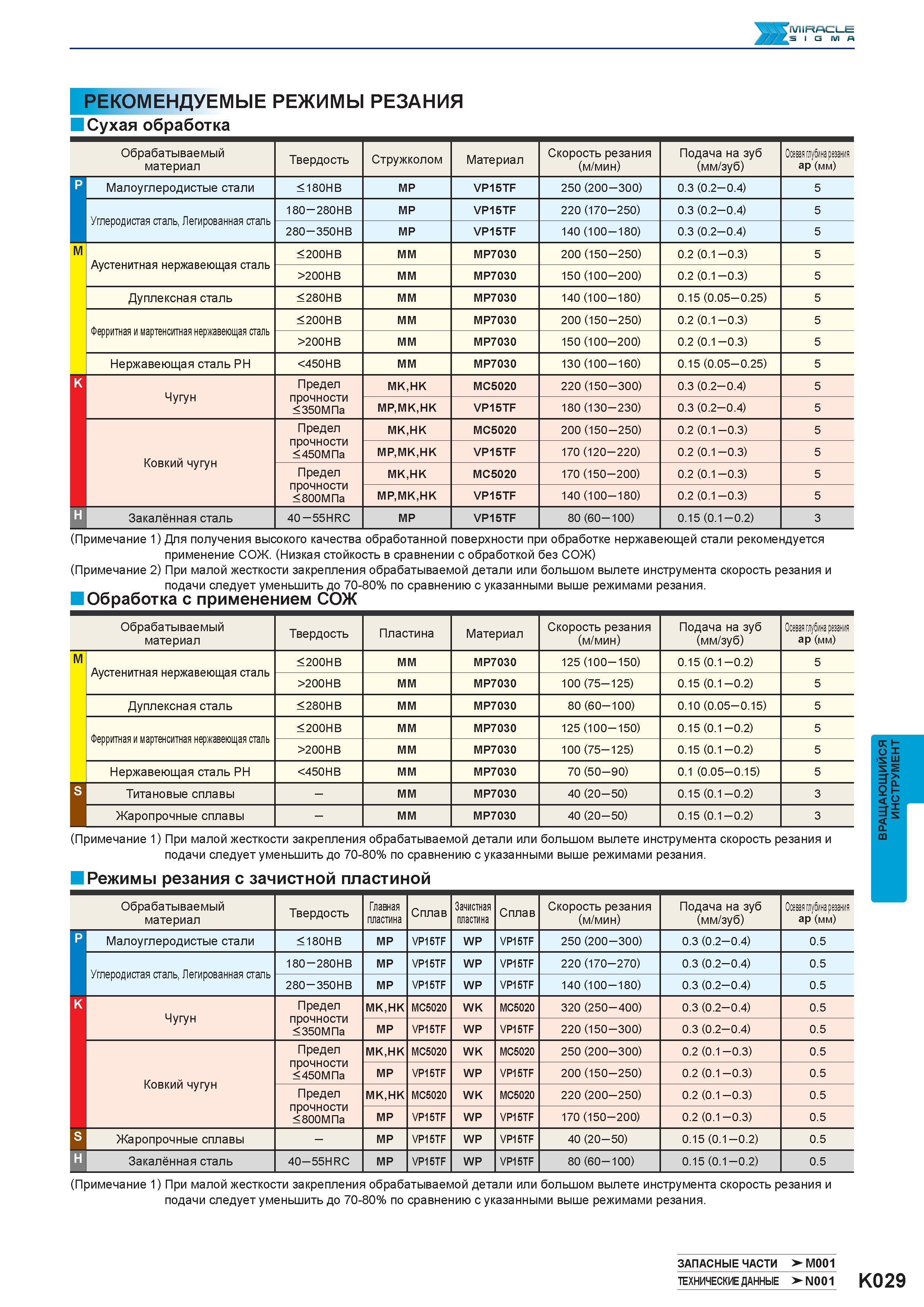

Рекомендуемые режимы резания Сухая обработка Обрабатываемый материал Твердость Стружколом Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) Осевая глубина резания ap (мм) P Малоуглеродистые стали < 180HB MP VP15TF 250 (200-300) 0.3 (0.2-0.4) 5 Углеродистая сталь, Легированная сталь 180 - 280HB MP VP15TF 220 (170-250) 0.3 (0.2-0.4) 5 280 - 350HB MP VP15TF 140 (100 -180) 0.3 (0.2-0.4) 5 M Аустенитная нержавеющая сталь < 200HB MM MP7030 200 (150-250) 0.2 (0.1 -0.3) 5 >200HB MM MP7030 150 (100-200) 0.2 (0.1 -0.3) 5 Дуплексная сталь < 280HB MM MP7030 140 (100-180) 0.15 (0.05-0.25) 5 Ферритная и мартенситная нержавеющая сталь < 200HB MM MP7030 200 (150-250) 0.2 (0.1 -0.3) 5 >200HB MM MP7030 150 (100-200) 0.2 (0.1 -0.3) 5 Нержавеющая сталь PH <450HB MM MP7030 130 (100-160) 0.15 (0.05-0.25) 5 K Чугун Предел MK,HK MC5020 220 (150-300) 0.3 (0.2-0.4) 5 прочности < 350МПа MP,MK,HK VP15TF 180 (130-230) 0.3 (0.2-0.4) 5 Предел MK,HK MC5020 200 (150-250) 0.2 (0.1 -0.3) 5 Ковкий чугун прочности < 450МПа MP,MK,HK VP15TF 170 (120-220) 0.2 (0.1 -0.3) 5 Предел MK,HK MC5020 170 (150-200) 0.2 (0.1 -0.3) 5 прочности < 800МПа MP, MK, HK VP15TF 140 (100-180) 0.2 (0.1 -0.3) 5 H Закалённая сталь 40-55HRC MP VP15TF 80 (60-100) 0.15 (0.1 -0.2) 3 (Примечание 1) Для получения высокого качества обработанной поверхности при обработке нержавеющей стали рекомендуется применение СОЖ. (Низкая стойкость в сравнении с обработкой без СОЖ) (Примечание 2) При малой жесткости закрепления обрабатываемой детали или большом вылете инструмента скорость резания и подачи следует уменьшить до 70-80% по сравнению с указанными выше режимами резания. Обработка с применением СОЖ Обрабатываемый материал Твердость Пластина Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) Осевая глубина резания ap (мм) M Аустенитная нержавеющая сталь < 200HB MM MP7030 125 (100-150) 0.15 (0.1 -0.2) 5 >200HB MM MP7030 100 (75-125) 0.15 (0.1 -0.2) 5 Дуплексная сталь < 280HB MM MP7030 80 (60-100) 0.10 (0.05-0.15) 5 Ферритная и мартенситная нержавеющая сталь < 200HB MM MP7030 125 (100-150) 0.15 (0.1 -0.2) 5 >200HB MM MP7030 100 (75-125) 0.15 (0.1 -0.2) 5 Нержавеющая сталь PH <450HB MM MP7030 70 (50-90) 0.1 (0.05-0.15) 5 S Титановые сплавы - MM MP7030 40 (20-50) 0.15 (0.1 -0.2) 3 Жаропрочные сплавы - MM MP7030 40 (20-50) 0.15 (0.1 -0.2) 3 (Примечание 1 ) При малой жесткости закрепления обрабатываемой детали или большом вылете инструмента скорость резания и подачи следует уменьшить до 70-80% по сравнению с указанными выше режимами резания. Режимы резания с зачистной пластиной Обрабатываемый материал Твердость Главная пластина Сплав Зачистная пластина Сплав Скорость резания (м/мин) Подача на зуб (мм/зуб) Осевая глубина резания ap (мм) P Малоуглеродистые стали < 180HB MP VP15TF WP VP15TF 250 (200-300) 0.3 (0.2-0.4) 0.5 Углеродистая сталь, Легированная сталь 180 - 280HB MP VP15TF WP VP15TF 220 (170-270) 0.3 (0.2-0.4) 0.5 280 - 350HB MP VP15TF WP VP15TF 140 (100-180) 0.3 (0.2-0.4) 0.5 Предел прочности < 350МПа MK,HK MC5020 WK MC5020 320 (250-400) 0.3 (0.2-0.4) 0.5 Чугун MP VP15TF WP VP15TF 220 (150-300) 0.3 (0.2-0.4) 0.5 Предел MK,HK MC5020 WK MC5020 250 (200-300) 0.2 (0.1 -0.3) 0.5 Ковкий чугун прочности < 450МПа MP VP15TF WP VP15TF 200 (150-250) 0.2 (0.1 -0.3) 0.5 Предел MK,HK MC5020 WK MC5020 220 (200-250) 0.2 (0.1 -0.3) 0.5 прочности < 800МПа MP VP15TF WP VP15TF 170 (150-200) 0.2 (0.1 -0.3) 0.5 S Жаропрочные сплавы - MP VP15TF WP VP15TF 40 (20-50) 0.15 (0.1 -0.2) 0.5 H Закалённая сталь 40-55HRC MP VP15TF WP VP15TF 80 (60-100) 0.15 (0.1 -0.2) 0.5 (Примечание 1 ) При малой жесткости закрепления обрабатываемой детали или большом вылете инструмента скорость резания и подачи следует уменьшить до 70-80% по сравнению с указанными выше режимами резания. Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 K029 Вращающийся фрезерный инструмент
