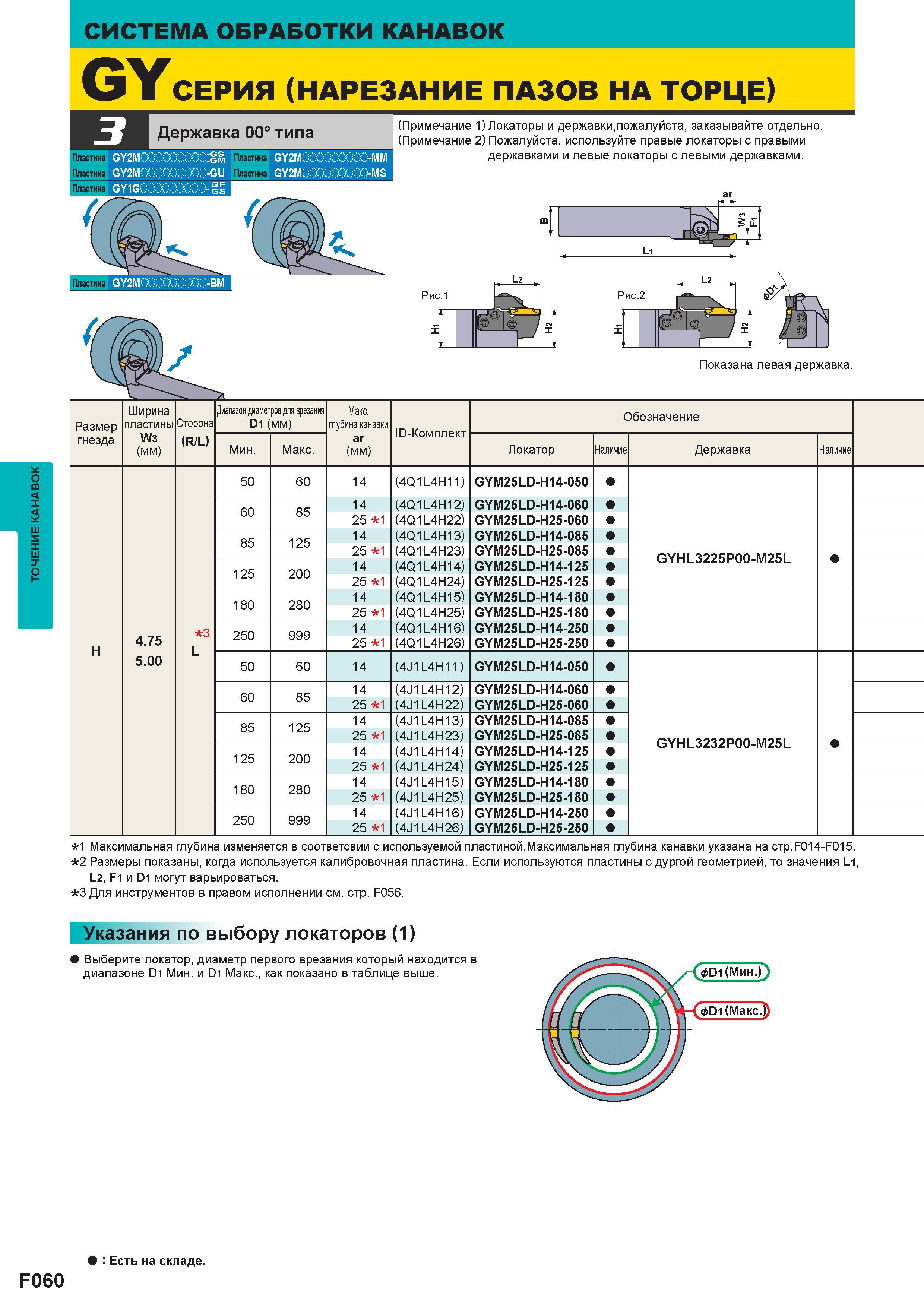

ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GYСЕРИЯ (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) Державка 00 типа Пластина GY2M -GM Пластина GY2M -GU Пластина GY1G -Gs Пластина (Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Рис.1 Показана левая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Диапазон диаметров для врезания D1 (мм) Мин. Макс. Макс. глубина канавки ar (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 50 60 14 (4Q1L4H11) GYM25LD-H14-050 60 85 14 (4Q1L4H12) GYM25LD-H14-060 25 1 (4Q1L4H22) GYM25LD-H25-060 85 125 14 (4Q1L4H13) GYM25LD-H14-085 25 1 (4Q1L4H23) GYM25LD-H25-085 GYHL3225P00-M25L 125 200 14 (4Q1L4H14) GYM25LD-H14-125 25 1 (4Q1L4H24) GYM25LD-H25-125 180 280 14 (4Q1L4H15) GYM25LD-H14-180 25 1 (4Q1L4H25) GYM25LD-H25-180 3 250 999 14 (4Q1L4H16) GYM25LD-H14-250 H 4.75 L 25 1 (4Q1L4H26) GYM25LD-H25-250 5.00 50 60 14 (4J1L4H11) GYM25LD-H14-050 60 85 14 (4J1L4H12) GYM25LD-H14-060 25 1 (4J1L4H22) GYM25LD-H25-060 85 125 14 (4J1L4H13) GYM25LD-H14-085 25 1 (4J1L4H23) GYM25LD-H25-085 GYHL3232P00-M25L 125 200 14 (4J1L4H14) GYM25LD-H14-125 25 1 (4J1L4H24) GYM25LD-H25-125 180 280 14 (4J1L4H15) GYM25LD-H14-180 25 1 (4J1L4H25) GYM25LD-H25-180 250 999 14 (4J1L4H16) GYM25LD-H14-250 25 1 (4J1L4H26) GYM25LD-H25-250 1 Максимальная глубина изменяется в соответствии с используемой пластиной. Максимальная глубина канавки указана на стр 014 015. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в правом исполнении см. стр. F056. ar Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе. F060
