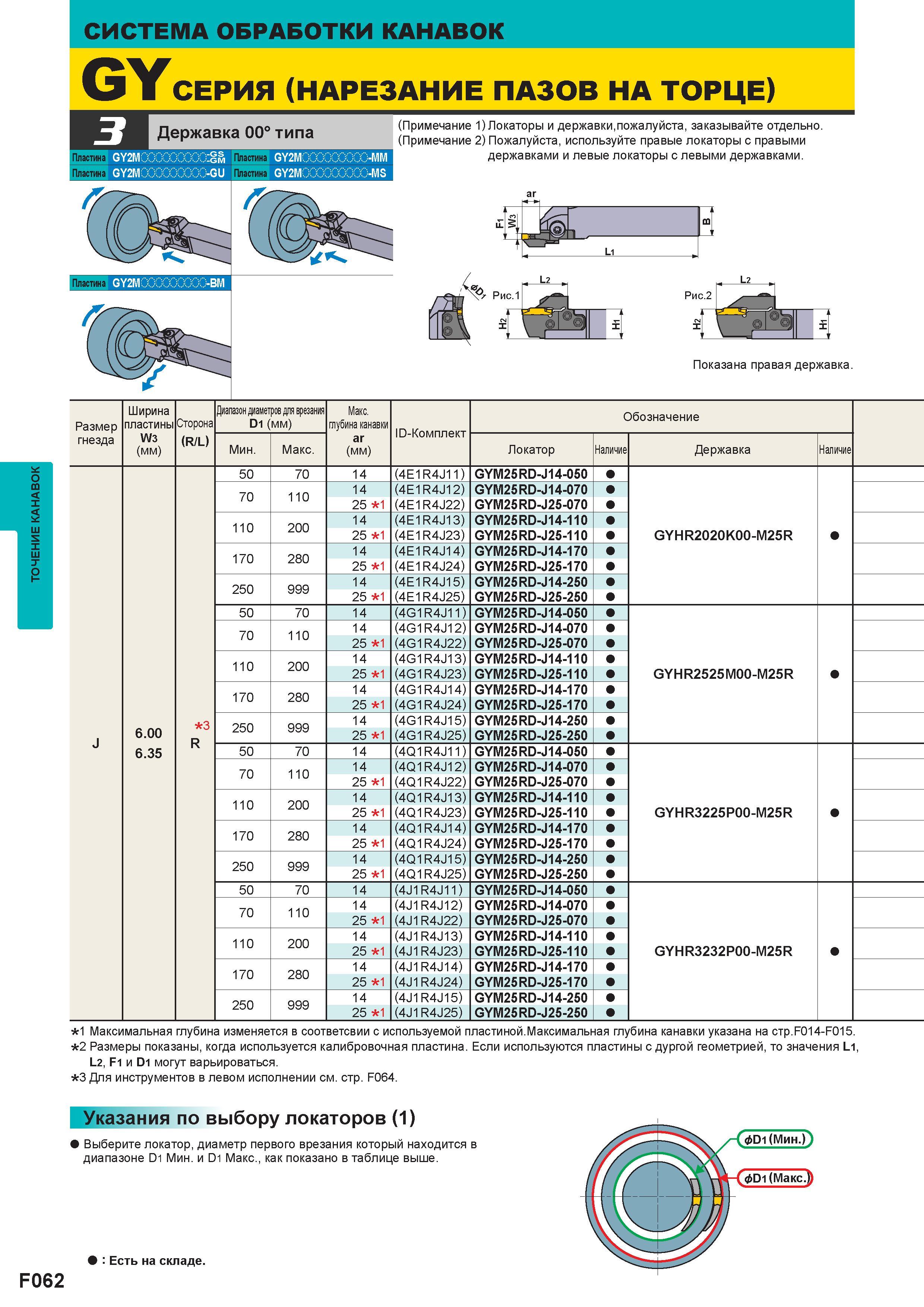

382 Каталог MITSUBISHI 2013 Металлорежущий инструмент токарный и вращающийся Стр.F062

Каталог MITSUBISHI 2013 Металлорежущий инструмент Стр. F062 0382 Lab2u

ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GY СЕРИЯ (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) Державка 00 типа SB (Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки ID-Комплект Обозначение Мин. Макс. ar (мм) Локатор Наличие Державка Наличие 50 70 14 (4E1R4J11) GYM25 RD-J14-050 70 110 14 (4E1R4J12) GYM25RD-J14-070 25 1 (4E1R4J22) GYM25RD-J25-070 110 200 14 (4E1R4J13) GYM25RD-J14-110 25 1 (4E1R4J23) GYM25 RD-J25-110 GYHR2020K00-M25R 170 280 14 (4E1R4J14) GYM25RD-J14-170 25 1 (4E1R4J24) GYM25RD-J25-170 250 999 14 (4E1R4J15) GYM25 RD-J14-250 25 1 (4E1R4J25) GYM25RD-J25-250 50 70 14 (4G1R4J11) GYM25 RD-J14-050 70 110 14 (4G1R4J12) GYM25RD-J14-070 25 1 (4G1R4J22) GYM25RD-J25-070 110 200 14 (4G1R4J13) GYM25RD-J14-110 25 1 (4G1R4J23) GYM25 RD-J25-110 GYHR2525M00-M25R 170 280 14 (4G1R4J14) GYM25RD-J14-170 25 1 (4G1R4J24) GYM25RD-J25-170 250 999 14 (4G1R4J15) GYM25 RD-J14-250 25 1 (4G1R4J25) GYM25RD-J25-250 50 70 14 (4Q1R4J11) GYM25 RD-J14-050 70 110 14 (4Q1R4J12) GYM25RD-J14-070 25 1 (4Q1R4J22) GYM25RD-J25-070 110 200 14 (4Q1R4J13) GYM25RD-J14-110 25 1 (4Q1R4J23) GYM25 RD-J25-110 GYHR3225P00-M25R 170 280 14 (4Q1R4J14) GYM25RD-J14-170 25 1 (4Q1R4J24) GYM25RD-J25-170 250 999 14 (4Q1R4J15) GYM25 RD-J14-250 25 1 (4Q1R4J25) GYM25RD-J25-250 50 70 14 (4J1R4J11) GYM25 RD-J14-050 70 110 14 (4J1R4J12) GYM25RD-J14-070 25 1 (4J1R4J22) GYM25RD-J25-070 110 200 14 (4J1R4J13) GYM25RD-J14-110 25 1 (4J1R4J23) GYM25 RD-J25-110 GYHR3232P00-M25R 170 280 14 (4J1R4J14) GYM25RD-J14-170 25 1 (4J1R4J24) GYM25RD-J25-170 250 999 14 (4J1R4J15) GYM25 RD-J14-250 25 1 (4J1R4J25) GYM25RD-J25-250 6.00 6.35 3 R 1 Максимальная глубина изменяется в соответствии с используемой пластиной. Максимальная глубина канавки указана на CTp.F014-F015. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в левом исполнении см. стр. F064. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. ar J Есть на складе. F062
