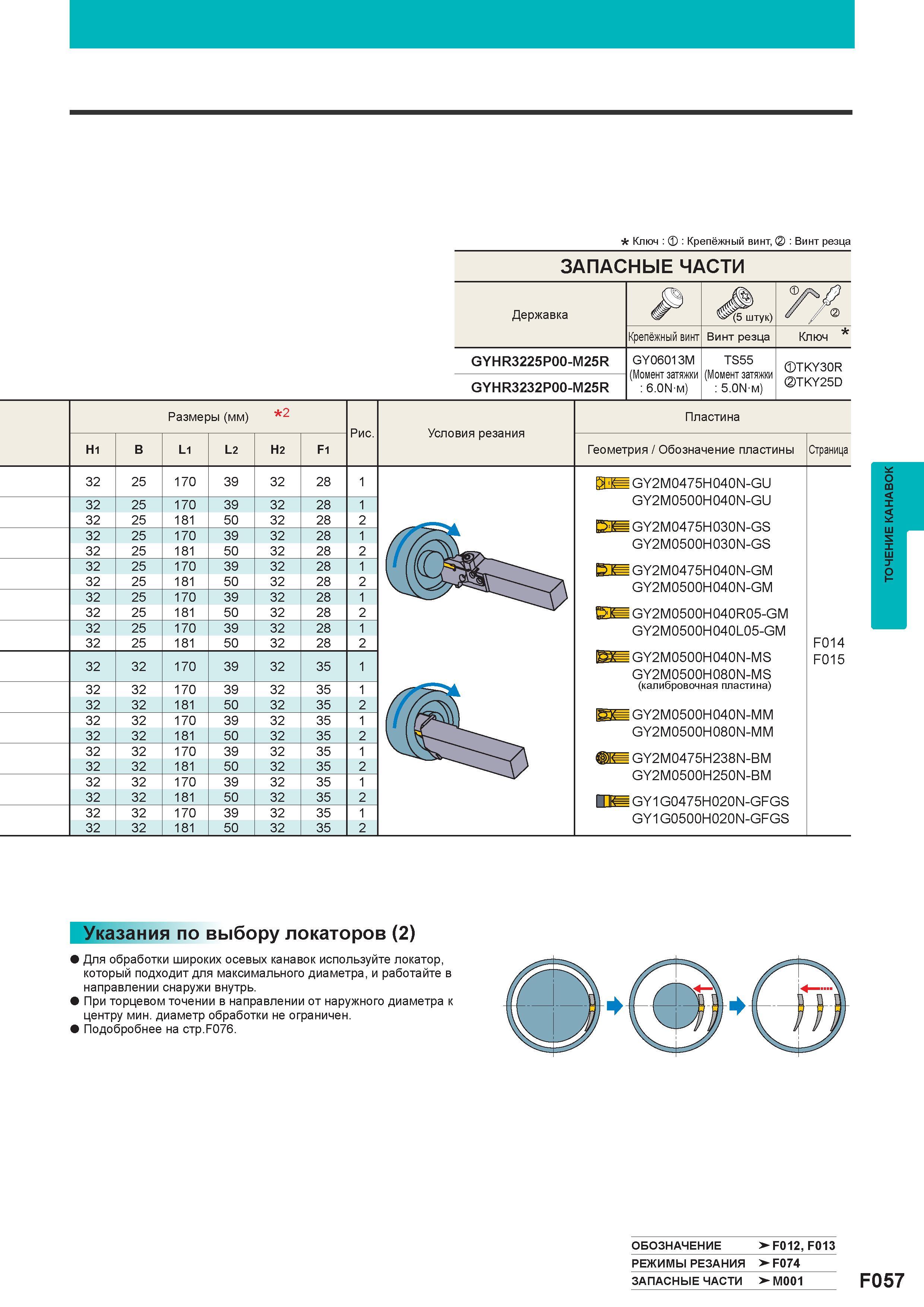

Ключ Крепёжный винт X Винт резца Комплектующие и запасные части Mitsubishi для режущего инструмента Державка Р 5штук Крепёжный винт Винт резца Ключ GYHR3225P00-M25R GY06013M (Момент затяжки 6.0 м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25D GYHR3232P00-M25R Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 32 25 170 39 32 28 1 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 32 170 39 32 35 1 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 Условия резания Пластина Геометрия Обозначение пластины Страница GY2M0475H040N-GU GY2M0500H040N-GU В В GY2M0475H030N-GS GY2M0500H030N-GS IGY2M0475H040N-GM GY2M0500H040N-GM Fl GY2M0500H040R05-GM GY2M0500H040L05-GM GY2M0500H040N-MS GY2M0500H080N-MS (калибровочная пластина) S GY2M0500H040N-MM GY2M0500H080N-MM GY2M0475H238N-BM GY2M0500H250N-BM GY1G0475H020N-GFGS GY1G0500H020N-GFGS F014 F015 Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подробнее на стр.Р076. ОБОЗНАЧЕНИЕ F012 F013 Режимы резания F074 Комплектующие и запасные части Mitsubishi для режущего инструмента VM001 F057 ТОЧЕНИЕ КАНАВОК
