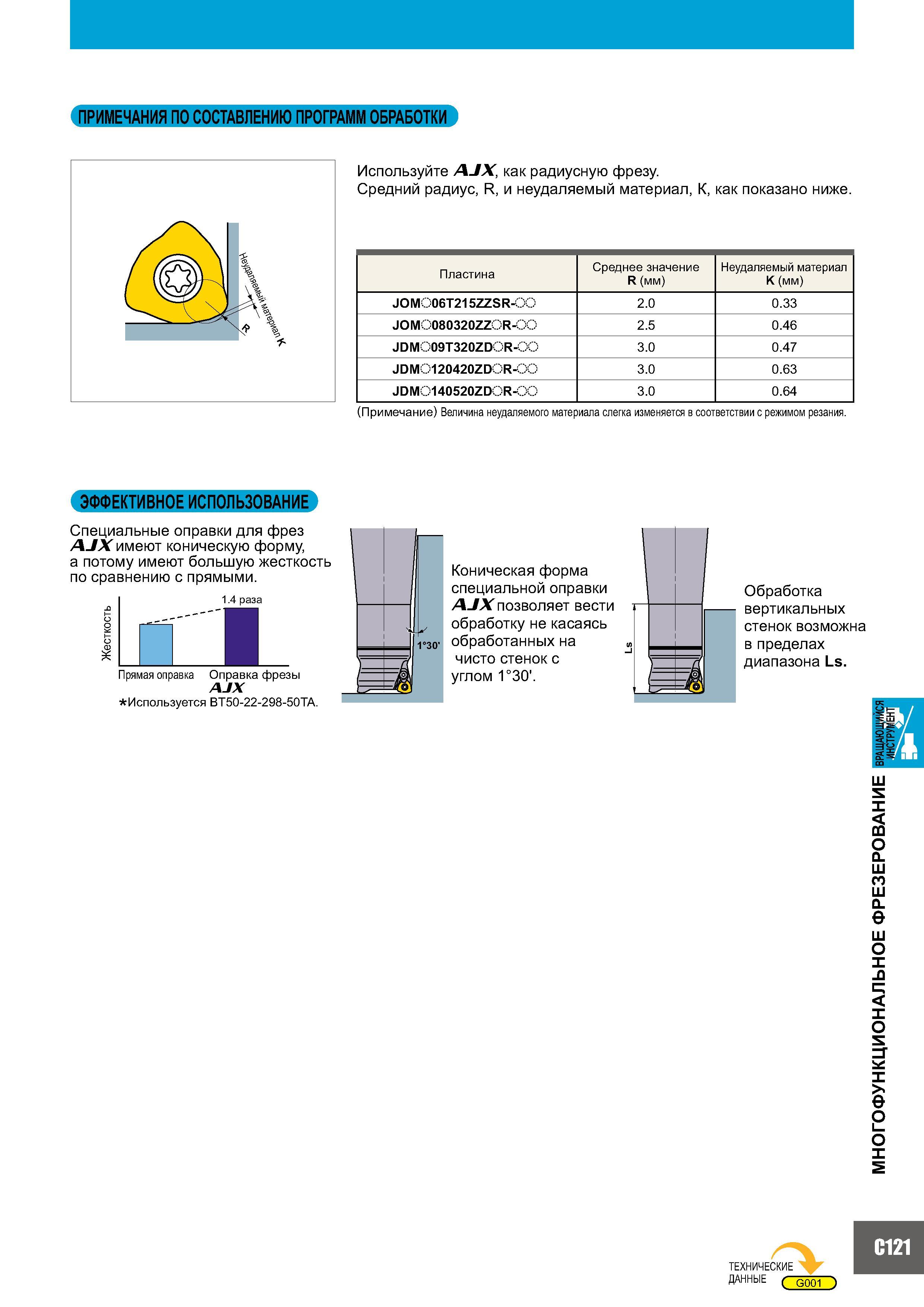

799 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.C121

Каталог MITSUBISHI 2007 Режущий инструмент Стр. C121 0799 Lab2u

ПРИМЕЧАНИЯ ПО СОСТАВЛЕНИЮ ПРОГРАММ ОБРАБОТКИ Используйте AJX, как радиусную фрезу. Средний радиус, R, и неудаляемый материал, К, как показано ниже. Пластина Среднее значение R (мм) Неудаляемый материал K (мм) JOMQ06T215ZZSR-QQ 2.0 0.33 JOM0080320ZZ0R-00 2.5 0.46 JDMQ09T320ZDQR-QQ 3.0 0.47 JDM0120420ZD0R-00 3.0 0.63 JDM0140520ZD0R-00 3.0 0.64 (Примечание) Величина неудаляемого материала слегка изменяется в соответствии с режимом резания. ЭФФЕКТИВНОЕ ИСПОЛЬЗОВАНИЕ Специальные оправки для фрез AJX имеют коническую форму, а потому имеют большую жесткость по сравнению с прямыми. 1 Тз а Прямая оправка Оправка фрезы AJX Используется BT50-22-298-50TA. Коническая форма специальной оправки AJX позволяет вести обработку не касаясь обработанных на чисто стенок с углом 1°30'. Обработка вертикальных стенок возможна в пределах диапазона Ls. ТЕХНИЧЕСКИЕ ДАННЫЕ ( G001 ) C121 МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ Вращающийся инструмент
