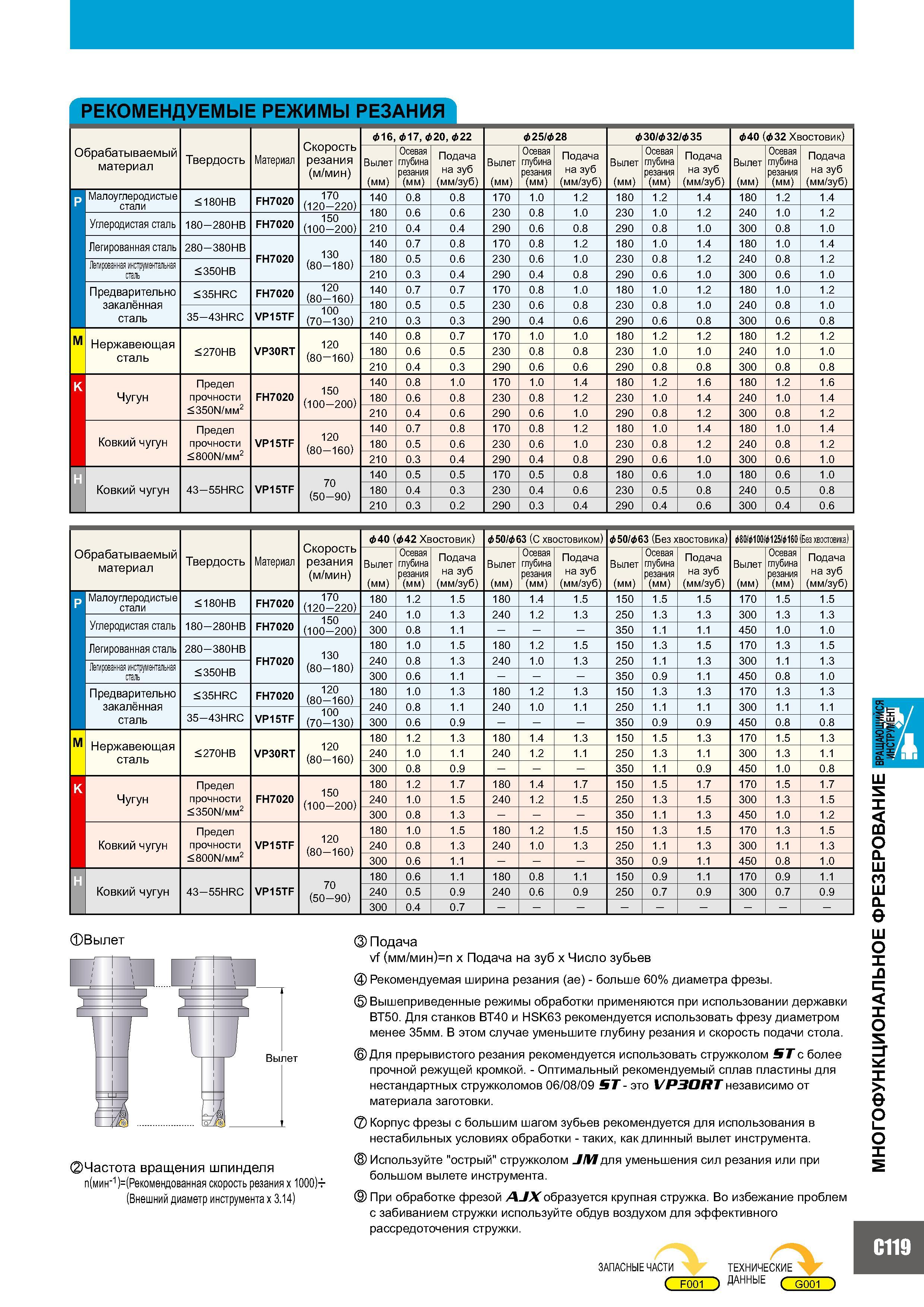

797 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.C119

Каталог MITSUBISHI 2007 Режущий инструмент Стр. C119 0797 Lab2u

Рекомендуемые режимы резания Скорость резания (м/мин) & 16, & 17, & 20, & 22 & 25/& 28 & 30/& 32/& 35 & 40 (& 32 Хвостовик) 1 Обрабатываемый материал Твердость Материал Вылет (мм) Осевая глубина резания (мм) Подача на зуб (мм/зуб) Вылет (мм) Осевая глубина резания (мм) Подача на зуб (мм/зуб) Вылет (мм) Осевая глубина резания (мм) Подача на зуб (мм/зуб) Вылет (мм) Осевая глубина резания (мм) Подача на зуб (мм/зуб) P Малоуглеродистые <180HB FH7020 170 (120 220) 140 0.8 0.8 170 1.0 1.2 180 1.2 1.4 180 1.2 1.4 н стали 180 0.6 0.6 230 0.8 1.0 230 1.0 1.2 240 1.0 1.2 Углеродистая сталь 150 (100 200) 180-280HB FH7020 210 0.4 0.4 290 0.6 0.8 290 0.8 1.0 300 0.8 1.0 Легированная сталь 280-380HB 130 140 0.7 0.8 170 0.8 1.2 180 1.0 1.4 180 1.0 1.4 FH7020 180 0.5 0.6 230 0.6 1.0 230 0.8 1.2 240 0.8 1.2 Легированная инструментальная сталь (80 180) < 350HB 210 0.3 0.4 290 0.4 0.8 290 0.6 1.0 300 0.6 1.0 Предварительно < 35HRC FH7020 120 (80 160) 140 0.7 0.7 170 0.8 1.0 180 1.0 1.2 180 1.0 1.2 закалённая 180 0.5 0.5 230 0.6 0.8 230 0.8 1.0 240 0.8 1.0 100 (70 130) сталь 35-43HRC VP15TF 210 0.3 0.3 290 0.4 0.6 290 0.6 0.8 300 0.6 0.8 M Нержавеющая сталь 120 (80 160) 140 0.8 0.7 170 1.0 1.0 180 1.2 1.2 180 1.2 1.2 < 270HB VP30RT 180 0.6 0.5 230 0.8 0.8 230 1.0 1.0 240 1.0 1.0 210 0.4 0.3 290 0.6 0.6 290 0.8 0.8 300 0.8 0.8 K Предел 150 (100 200) 140 0.8 1.0 170 1.0 1.4 180 1.2 1.6 180 1.2 1.6 Чугун прочности FH7020 180 0.6 0.8 230 0.8 1.2 230 1.0 1.4 240 1.0 1.4 < 350И/мм2 210 0.4 0.6 290 0.6 1.0 290 0.8 1.2 300 0.8 1.2 Предел 120 (80 160) 140 0.7 0.8 170 0.8 1.2 180 1.0 1.4 180 1.0 1.4 Ковкий чугун прочности VP15TF 180 0.5 0.6 230 0.6 1.0 230 0.8 1.2 240 0.8 1.2 < 800И/мм2 210 0.3 0.4 290 0.4 0.8 290 0.6 1.0 300 0.6 1.0 H 70 (50 90) 140 0.5 0.5 170 0.5 0.8 180 0.6 1.0 180 0.6 1.0 Ковкий чугун 43 55HRC VP15TF 180 0.4 0.3 230 0.4 0.6 230 0.5 0.8 240 0.5 0.8 210 0.3 0.2 290 0.3 0.4 290 0.4 0.6 300 0.4 0.6 Г Скорость резания (м/мин) I &40 (&42 Хвостовик) 1 I &50/&63 (С хвостовиком) 1 & 50/&63 (Без хвостовика) I &80/& 100/& 125/& 160 (Без хвостовика) 1 Обрабатываемый материал Твердость Материал Вылет (мм) Осевая глубина резания (мм) Подача на зуб (мм/зуб) Вылет (мм) Осевая глубина резания (мм) Подача на зуб (мм/зуб) Вылет (мм) Осевая глубина резания (мм) Подача на зуб (мм/зуб) Вылет (мм) Осевая глубина резания (мм) Подача на зуб (мм/зуб) P P Малоуглеродистые <180HB FH7020 170 (120 220) 180 1.2 1.5 180 1.4 1.5 150 1.5 1.5 170 1.5 1.5 стали 240 1.0 1.3 240 1.2 1.3 250 1.3 1.3 300 1.3 1.3 Углеродистая сталь 150 (100 200) 180-280HB FH7020 300 0.8 1.1 350 1.1 1.1 450 1.0 1.0 Легированная сталь 280-380HB 130 180 1.0 1.5 180 1.2 1.5 150 1.3 1.5 170 1.3 1.5 FH7020 240 0.8 1.3 240 1.0 1.3 250 1.1 1.3 300 1.1 1.3 Легированная инструментальная сталь (80 180) <350HB 300 0.6 1.1 350 0.9 1.1 450 0.8 1.0 Предварительно <35HRC FH7020 120 (80 160) 180 1.0 1.3 180 1.2 1.3 150 1.3 1.3 170 1.3 1.3 закалённая 240 0.8 1.1 240 1.0 1.1 250 1.1 1.1 300 1.1 1.1 35-43HRC 100 (70 130) L сталь VP15TF 300 0.6 0.9 350 0.9 0.9 450 0.8 0.8 M Нержавеющая сталь 120 (80 160) 180 1.2 1.3 180 1.4 1.3 150 1.5 1.3 170 1.5 1.3 < 270HB VP30RT 240 1.0 1.1 240 1.2 1.1 250 1.3 1.1 300 1.3 1.1 300 0.8 0.9 350 1.1 0.9 450 1.0 0.8 K Предел 150 (100 200) 180 1.2 1.7 180 1.4 1.7 150 1.5 1.7 170 1.5 1.7 Чугун прочности FH7020 240 1.0 1.5 240 1.2 1.5 250 1.3 1.5 300 1.3 1.5 < 350Ы/мм2 300 0.8 1.3 350 1.1 1.3 450 1.0 1.2 Предел 120 (80 160) 180 1.0 1.5 180 1.2 1.5 150 1.3 1.5 170 1.3 1.5 Ковкий чугун прочности VP15TF 240 0.8 1.3 240 1.0 1.3 250 1.1 1.3 300 1.1 1.3 < 800Ы/мм2 300 0.6 1.1 350 0.9 1.1 450 0.8 1.0 H 70 (50 90) 180 0.6 1.1 180 0.8 1.1 150 0.9 1.1 170 0.9 1.1 Ковкий чугун 43 55HRC VP15TF 240 0.5 0.9 240 0.6 0.9 250 0.7 0.9 300 0.7 0.9 300 0.4 0.7 Вылет Вылет Частота вращения шпинделя п(мин-1 )=(Рекомендованная скорость резания x 1000)U (Внешний диаметр инструмента x 3.14) Подача vf (мм/мин)=п x Подача на зуб x Число зубьев Рекомендуемая ширина резания (ае) - больше 60% диаметра фрезы. Вышеприведенные режимы обработки применяются при использовании державки ВТ50. Для станков ВТ40 и HSK63 рекомендуется использовать фрезу диаметром менее 35мм. В этом случае уменьшите глубину резания и скорость подачи стола. Для прерывистого резания рекомендуется использовать стружколом ST с более прочной режущей кромкой. - Оптимальный рекомендуемый сплав пластины для нестандартных стружколомов 06/08/09 ST - это VP30RT независимо от материала заготовки. Корпус фрезы с большим шагом зубьев рекомендуется для использования в нестабильных условиях обработки - таких, как длинный вылет инструмента. Используйте "острый" стружколом JM для уменьшения сил резания или при большом вылете инструмента. При обработке фрезой AJXобразуется крупная стружка. Во избежание проблем с забиванием стружки используйте обдув воздухом для эффективного рассредоточения стружки. Запасные части к инструменту ( F001 ) ТЕХНИЧЕСКИЕ ДАШНЫЕ ( G001 C119 МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ Вращающийся инструмент
