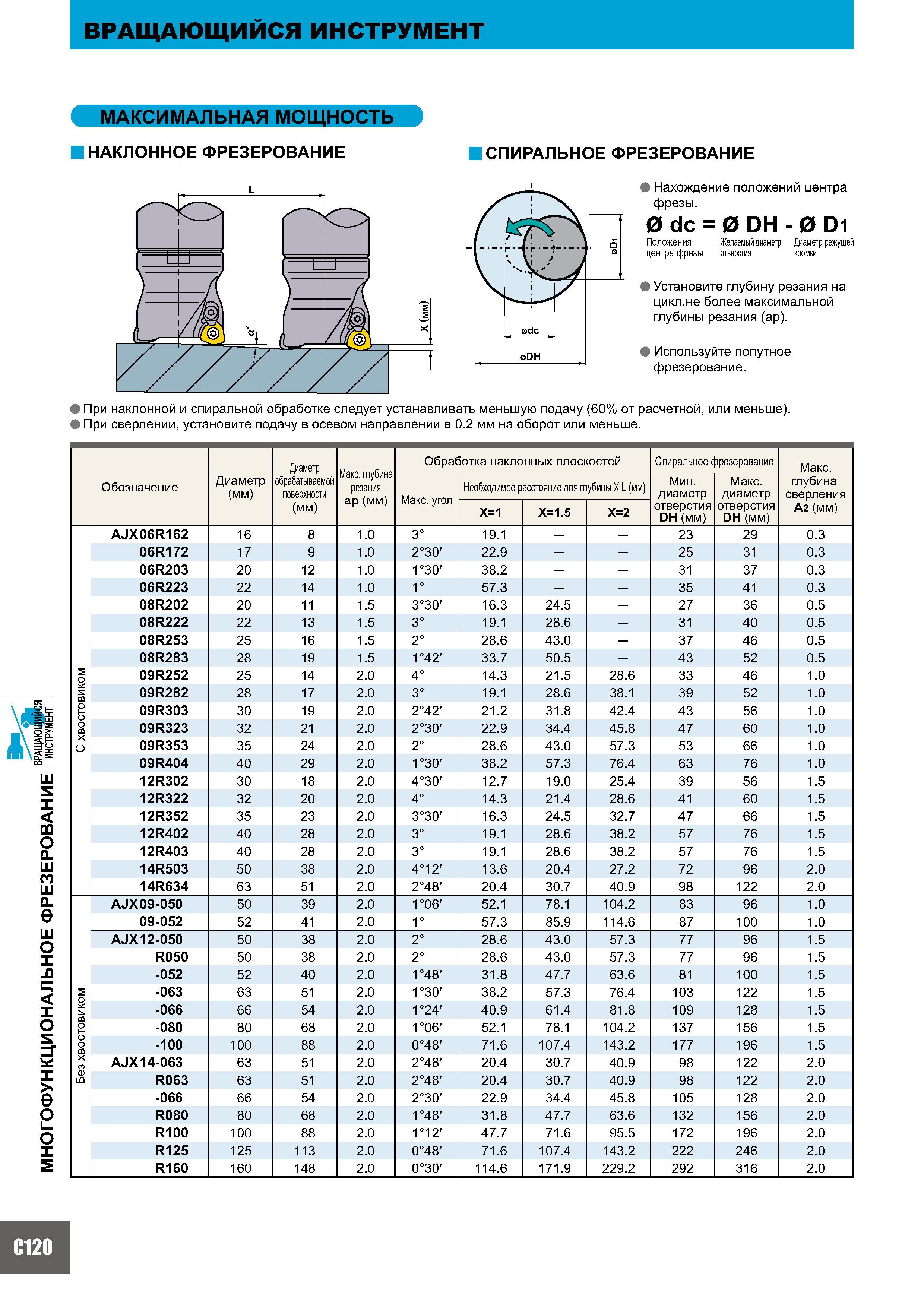

МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ Вя:Е:тСЯ Вращающийся инструмент МАКСИМАЛЬНАЯ МОЩНОСТЬ НАКЛОННОЕ ФРЕЗЕРОВАНИЕ СПИРАЛЬНОЕ ФРЕЗЕРОВАНИЕ Нахождение положений центра фрезы. 0 dc = 0 DH - 0 Di Положения Желаемый диаметр Диаметр режущей центра фрезы отверстия кромки Установите глубину резания на цикл,не более максимальной глубины резания (ap). Используйте попутное фрезерование. При наклонной и спиральной обработке следует устанавливать меньшую подачу (60% от расчетной, или меньше). При сверлении, установите подачу в осевом направлении в 0.2 мм на оборот или меньше. Обозначение Диаметр (мм) Диаметр обрабатываемой поверхности (мм) Макс. глубина резания ap (мм) Обработка наклонных плоскостей Спиральное фрезерование Макс. глубина сверления A2 (мм) Макс. угол Необходимое расстояние для глубины Х L (мм) Мин. диаметр отверстия DH (мм) Макс. диаметр отверстия DH (мм) X=1 X=1.5 X=2 AJX 06R162 16 8 1.0 3° 19.1 23 29 0.3 06R172 17 9 1.0 2°30’ 22.9 25 31 0.3 06R203 20 12 1.0 1°30' 38.2 31 37 0.3 06R223 22 14 1.0 1° 57.3 35 41 0.3 08R202 20 11 1.5 3°30' 16.3 24.5 - 27 36 0.5 08R222 22 13 1.5 3° 19.1 28.6 - 31 40 0.5 08R253 25 16 1.5 2° 28.6 43.0 - 37 46 0.5 08R283 28 19 1.5 1°42’ 33.7 50.5 - 43 52 0.5 09R252 25 14 2.0 4° 14.3 21.5 28.6 33 46 1.0 09R282 28 17 2.0 3° 19.1 28.6 38.1 39 52 1.0 09R303 30 19 2.0 2°42’ 21.2 31.8 42.4 43 56 1.0 09R323 32 21 2.0 2°30’ 22.9 34.4 45.8 47 60 1.0 09R353 35 24 2.0 2° 28.6 43.0 57.3 53 66 1.0 09R404 40 29 2.0 1°30' 38.2 57.3 76.4 63 76 1.0 12R302 30 18 2.0 4°30’ 12.7 19.0 25.4 39 56 1.5 12R322 32 20 2.0 4° 14.3 21.4 28.6 41 60 1.5 12R352 35 23 2.0 3°30' 16.3 24.5 32.7 47 66 1.5 12R402 40 28 2.0 3° 19.1 28.6 38.2 57 76 1.5 12R403 40 28 2.0 3° 19.1 28.6 38.2 57 76 1.5 14R503 50 38 2.0 4°12’ 13.6 20.4 27.2 72 96 2.0 14R634 63 51 2.0 2°48’ 20.4 30.7 40.9 98 122 2.0 AJX 09-050 50 39 2.0 1°06' 52.1 78.1 104.2 83 96 1.0 09-052 52 41 2.0 1° 57.3 85.9 114.6 87 100 1.0 AJX 12-050 50 38 2.0 2° 28.6 43.0 57.3 77 96 1.5 R050 50 38 2.0 2° 28.6 43.0 57.3 77 96 1.5 -052 52 40 2.0 1°48’ 31.8 47.7 63.6 81 100 1.5 -063 63 51 2.0 1°30' 38.2 57.3 76.4 103 122 1.5 -066 66 54 2.0 1°24’ 40.9 61.4 81.8 109 128 1.5 -080 80 68 2.0 1°06' 52.1 78.1 104.2 137 156 1.5 -100 100 88 2.0 0°48’ 71.6 107.4 143.2 177 196 1.5 AJX 14-063 63 51 2.0 2°48’ 20.4 30.7 40.9 98 122 2.0 R063 63 51 2.0 2°48’ 20.4 30.7 40.9 98 122 2.0 -066 66 54 2.0 2°30’ 22.9 34.4 45.8 105 128 2.0 R080 80 68 2.0 1°48’ 31.8 47.7 63.6 132 156 2.0 R100 100 88 2.0 1°12’ 47.7 71.6 95.5 172 196 2.0 R125 125 113 2.0 0°48’ 71.6 107.4 143.2 222 246 2.0 R160 160 148 2.0 0°30' 114.6 171.9 229.2 292 316 2.0 C120
