614 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.B230

Каталог MITSUBISHI 2007 Режущий инструмент Стр. B230 0614 Lab2u

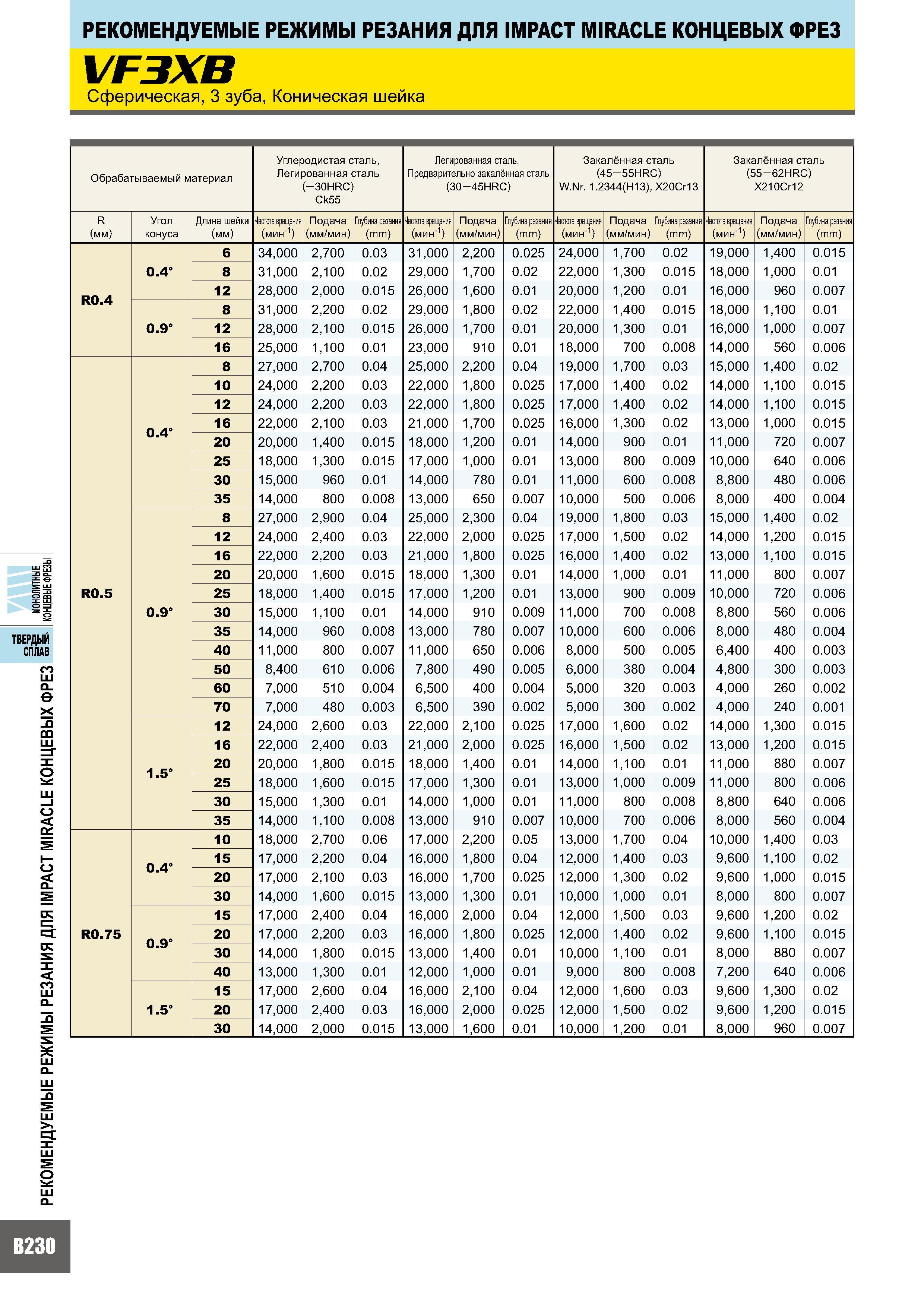

Рекомендуемые режимы резания ДЛЯ IMPACT MIRACLE КОНЦЕВЫХ ФРЕЗ VF3XB Сферическая, 3 зуба, Коническая шейка Обрабатываемый материал Углеродистая сталь, Легированная сталь (-30HRC) Ck55 Легированная сталь, Предварительно закалённая сталь (30-45HRC) Закалённая сталь (45-55HRC) W.Nr. 1.2344(H13), X20Cr13 Закалённая сталь (55-62HRC) X210Cr12 R (мм) Угол конуса Длина шейки (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (mm) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (mm) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (mm) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (mm) 6 34,000 2,700 0.03 31,000 2,200 0.025 24,000 1,700 0.02 19,000 1,400 0.015 0.4° 8 31,000 2,100 0.02 29,000 1,700 0.02 22,000 1,300 0.015 18,000 1,000 0.01 R0.4 12 28,000 2,000 0.015 26,000 1,600 0.01 20,000 1,200 0.01 16,000 960 0.007 8 31,000 2,200 0.02 29,000 1,800 0.02 22,000 1,400 0.015 18,000 1,100 0.01 0.9° 12 28,000 2,100 0.015 26,000 1,700 0.01 20,000 1,300 0.01 16,000 1,000 0.007 16 25,000 1,100 0.01 23,000 910 0.01 18,000 700 0.008 14,000 560 0.006 8 27,000 2,700 0.04 25,000 2,200 0.04 19,000 1,700 0.03 15,000 1,400 0.02 10 24,000 2,200 0.03 22,000 1,800 0.025 17,000 1,400 0.02 14,000 1,100 0.015 12 24,000 2,200 0.03 22,000 1,800 0.025 17,000 1,400 0.02 14,000 1,100 0.015 0.4° 16 22,000 2,100 0.03 21,000 1,700 0.025 16,000 1,300 0.02 13,000 1,000 0.015 20 20,000 1,400 0.015 18,000 1,200 0.01 14,000 900 0.01 11,000 720 0.007 25 18,000 1,300 0.015 17,000 1,000 0.01 13,000 800 0.009 10,000 640 0.006 30 15,000 960 0.01 14,000 780 0.01 11,000 600 0.008 8,800 480 0.006 35 14,000 800 0.008 13,000 650 0.007 10,000 500 0.006 8,000 400 0.004 8 27,000 2,900 0.04 25,000 2,300 0.04 19,000 1,800 0.03 15,000 1,400 0.02 12 24,000 2,400 0.03 22,000 2,000 0.025 17,000 1,500 0.02 14,000 1,200 0.015 16 22,000 2,200 0.03 21,000 1,800 0.025 16,000 1,400 0.02 13,000 1,100 0.015 20 20,000 1,600 0.015 18,000 1,300 0.01 14,000 1,000 0.01 11,000 800 0.007 R0.5 25 18,000 1,400 0.015 17,000 1,200 0.01 13,000 900 0.009 10,000 720 0.006 0.9° 30 15,000 1,100 0.01 14,000 910 0.009 11,000 700 0.008 8,800 560 0.006 35 14,000 960 0.008 13,000 780 0.007 10,000 600 0.006 8,000 480 0.004 40 11,000 800 0.007 11,000 650 0.006 8,000 500 0.005 6,400 400 0.003 50 8,400 610 0.006 7,800 490 0.005 6,000 380 0.004 4,800 300 0.003 60 7,000 510 0.004 6,500 400 0.004 5,000 320 0.003 4,000 260 0.002 70 7,000 480 0.003 6,500 390 0.002 5,000 300 0.002 4,000 240 0.001 12 24,000 2,600 0.03 22,000 2,100 0.025 17,000 1,600 0.02 14,000 1,300 0.015 16 22,000 2,400 0.03 21,000 2,000 0.025 16,000 1,500 0.02 13,000 1,200 0.015 1.5° 20 20,000 1,800 0.015 18,000 1,400 0.01 14,000 1,100 0.01 11,000 880 0.007 25 18,000 1,600 0.015 17,000 1,300 0.01 13,000 1,000 0.009 11,000 800 0.006 30 15,000 1,300 0.01 14,000 1,000 0.01 11,000 800 0.008 8,800 640 0.006 35 14,000 1,100 0.008 13,000 910 0.007 10,000 700 0.006 8,000 560 0.004 10 18,000 2,700 0.06 17,000 2,200 0.05 13,000 1,700 0.04 10,000 1,400 0.03 0.4° 15 17,000 2,200 0.04 16,000 1,800 0.04 12,000 1,400 0.03 9,600 1,100 0.02 20 17,000 2,100 0.03 16,000 1,700 0.025 12,000 1,300 0.02 9,600 1,000 0.015 30 14,000 1,600 0.015 13,000 1,300 0.01 10,000 1,000 0.01 8,000 800 0.007 15 17,000 2,400 0.04 16,000 2,000 0.04 12,000 1,500 0.03 9,600 1,200 0.02 R0.75 0.9° 20 17,000 2,200 0.03 16,000 1,800 0.025 12,000 1,400 0.02 9,600 1,100 0.015 30 14,000 1,800 0.015 13,000 1,400 0.01 10,000 1,100 0.01 8,000 880 0.007 40 13,000 1,300 0.01 12,000 1,000 0.01 9,000 800 0.008 7,200 640 0.006 15 17,000 2,600 0.04 16,000 2,100 0.04 12,000 1,600 0.03 9,600 1,300 0.02 1.5° 20 17,000 2,400 0.03 16,000 2,000 0.025 12,000 1,500 0.02 9,600 1,200 0.015 30 14,000 2,000 0.015 13,000 1,600 0.01 10,000 1,200 0.01 8,000 960 0.007 231
