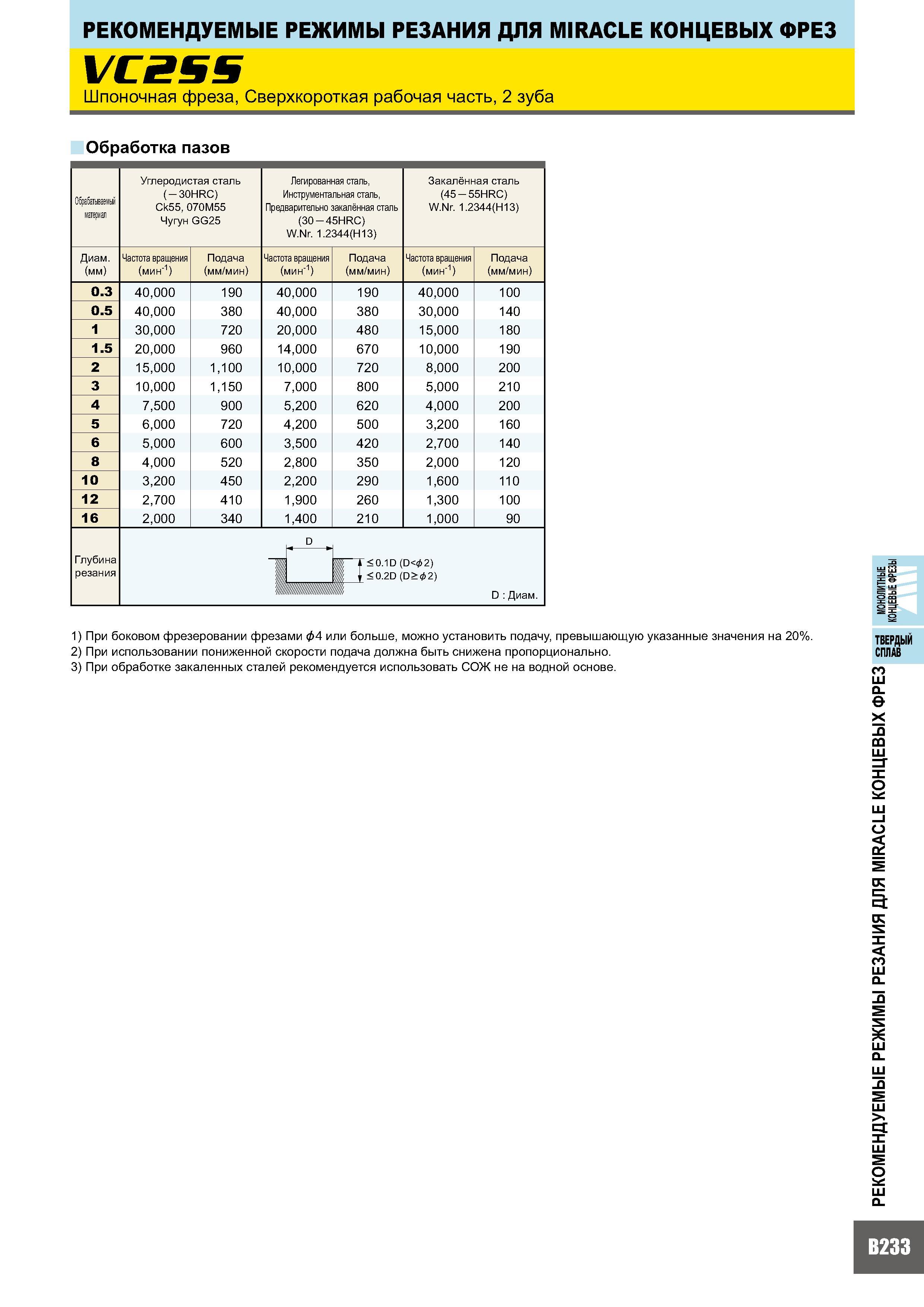

Рекомендуемые режимы резания ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ VC2SS Шпоночная фреза, Сверхкороткая рабочая часть, 2 зуба Обработка пазов Обрабатываемый материал Углеродистая сталь ( 30HRC) Ck55, 070M55 Чугун GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь (30 45HRC) W.Nr. 1.2344(H13) Закалённая сталь (45 55HRC) W.Nr. 1.2344(H13) Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 0.3 40,000 190 40,000 190 40,000 100 0.5 40,000 380 40,000 380 30,000 140 1 30,000 720 20,000 480 15,000 180 1.5 20,000 960 14,000 670 10,000 190 2 15,000 1,100 10,000 720 8,000 200 3 10,000 1,150 7,000 800 5,000 210 4 7,500 900 5,200 620 4,000 200 5 6,000 720 4,200 500 3,200 160 6 5,000 600 3,500 420 2,700 140 8 4,000 520 2,800 350 2,000 120 10 3,200 450 2,200 290 1,600 110 12 2,700 410 1,900 260 1,300 100 16 2,000 340 1,400 210 1,000 90 Глубина резания Я Г< 0.1D (D<& 2) f/l Т <0.2D (D>&2) шшшт D Диам. 1) При боковом фрезеровании фрезами & 4 или больше, можно установить подачу, превышающую указанные значения на 20%. 2) При использовании пониженной скорости подача должна быть снижена пропорционально. 3) При обработке закаленных сталей рекомендуется использовать СОЖ не на водной основе. Рекомендуемые режимы резания ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ 35 МОНОЛИТНЫЕ ВВДД Концевые фрезы B233
