45 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A027

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A027 0045 Lab2u

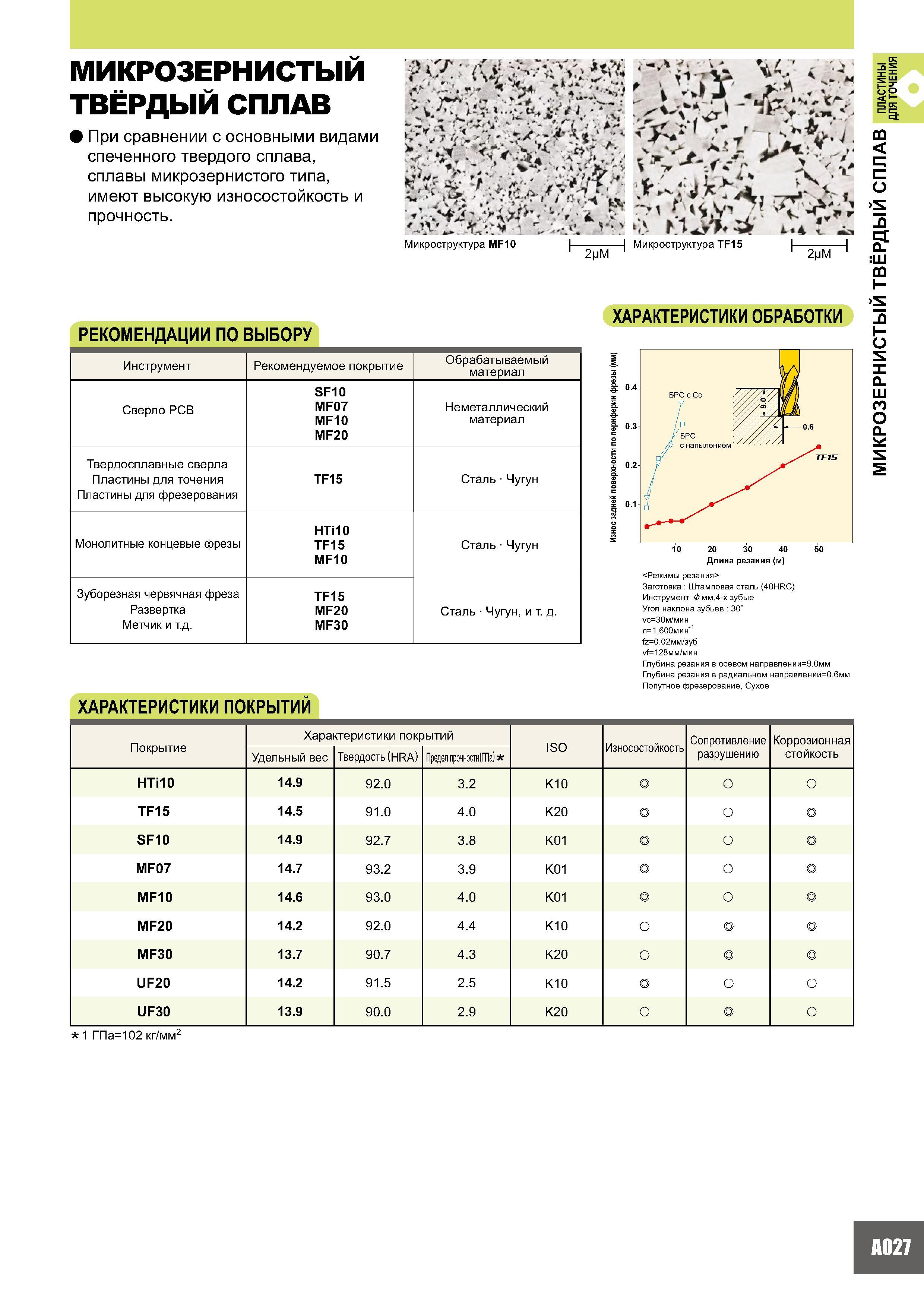

МИКРОЗЕРНИСТЫИ ТВЁРДЫЙ СПЛАВ При сравнении с основными видами спеченного твердого сплава, сплавы микрозернистого типа, имеют высокую износостойкость и прочность. Микроструктура MF10 2рМ Микроструктура TF15 2рМ РЕКОМЕНДАЦИИ ПО ВЫБОРУ Инструмент Рекомендуемое покрытие Обрабатываемый материал Сверло PCB SF10 MF07 MF10 MF20 Неметаллический материал Твердосплавные сверла Пластины для точения Пластины для фрезерования TF15 Сталь Чугун Монолитные концевые фрезы HTi10 TF15 MF10 Сталь Чугун Зуборезная червячная фреза Развертка Метчик и т.д. TF15 MF20 MF30 Сталь Чугун, ХАРАКТЕРИСТИКИ ОБРАБОТКИ <Режимы резания> Заготовка Штамповая сталь (40HRC) Инструмент :& мм,4-х зубые Угол наклона зубьев 30° уо=30м/мин п=1,600мин'1 fz=0.02мм/зуб vf=128мм/мин Глубина резания в осевом направлении=9.0мм Глубина резания в радиальном направлении=0.6мм Попутное фрезерование, Сухое ХАРАКТЕРИСТИКИ ПО Й И Т Р К Покрытие Характеристики покрытий ISO Износостойкость Сопротивление разрушению Коррозионная стойкость Удельный вес Тве рдость (HRA) Предел прочности(ГПа) HTi10 14.9 92.0 3.2 K10 О О TF15 14.5 91.0 4.0 K20 о SF10 14.9 92.7 3.8 K01 О MF07 14.7 93.2 3.9 K01 О MF10 14.6 93.0 4.0 K01 о MF20 14.2 92.0 4.4 K10 о MF30 13.7 90.7 4.3 K20 О UF20 14.2 91.5 2.5 K10 о О UF30 13.9 90.0 2.9 K20 о О 1 ГПа=102 кг/мм2 A027 МИКРОЗЕРНИСТЫЙ ТВЁРДЫЙ СПЛАВ пластины ДЛЯ ТОЧЕНИЯ
