44 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A026

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A026 0044 Lab2u

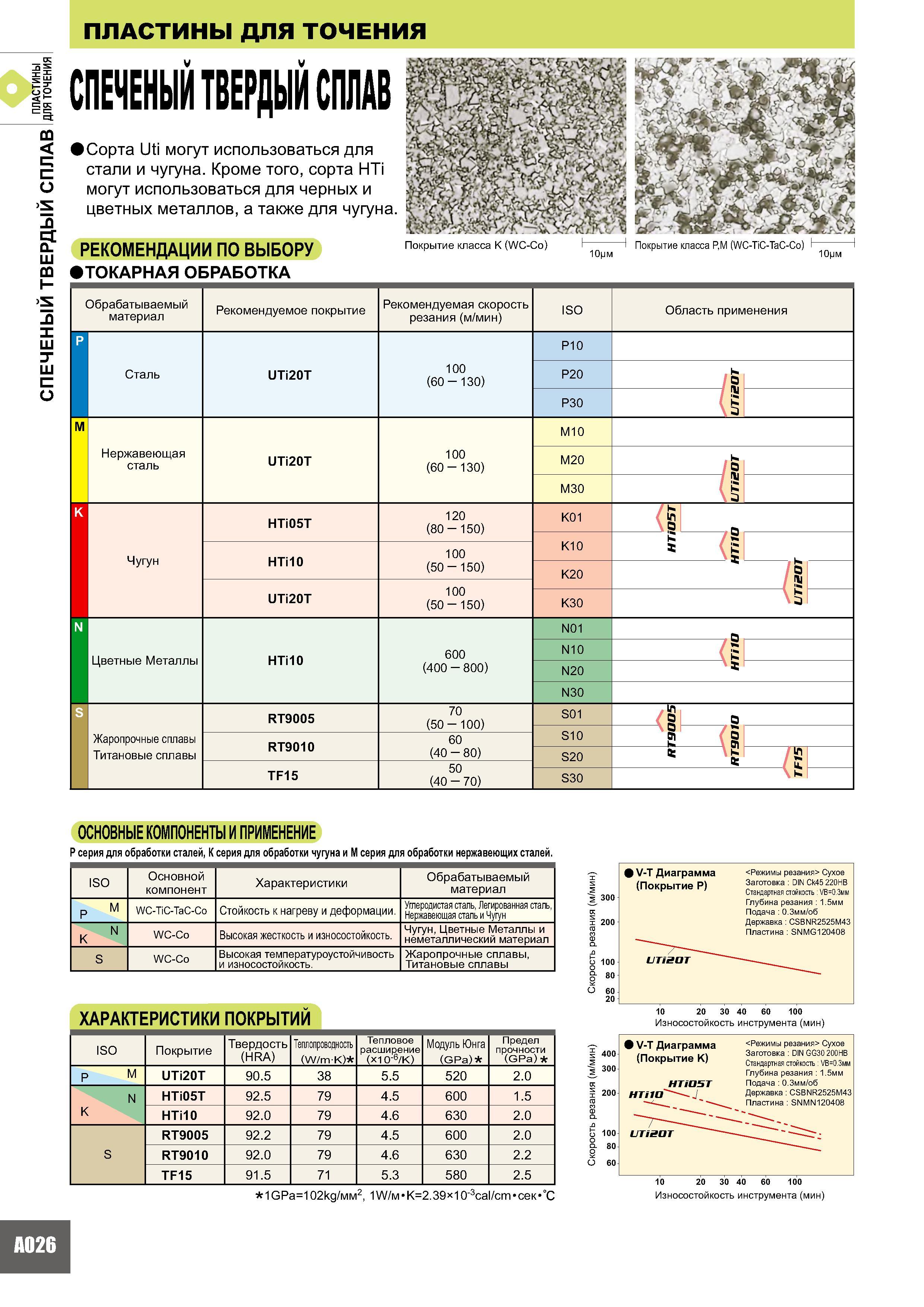

СПЕЧЕНЫЙ Твердый сплав для точения Режущие сменные пластины Mitsubishi для точения СПЕЧЕНЫЙ Твердый сплав Сорта Uti могут использоваться для стали и чугуна. Кроме того, сорта HTi могут использоваться для черных и цветных металлов, а также для чугуна. РЕКОМЕНДАЦИИ ПО ВЫБОРУ ТОКАРНАЯ ОБРАБОТКА Покрытие класса K (WC-Co) 10мм Покрытие класса P,M (WC-TiC-TaC-Co) 10мм Обрабатываемый материал Рекомендуемое покрытие Рекомендуемая скорость резания (м/мин) UTi20T 100 (60 - 130) UTi20T 100 (60 - 130) HTi05T 120 (80 - 150) HTi10 100 (50 - 150) UTi20T 100 (50 - 150) HTi10 600 (400 - 800) RT9005 70 (50 - 100) RT9010 60 (40 - 80) TF15 50 (40 - 70) ISO Область применения Сталь P10 P20 P30 II M Нержавеющая сталь M10 M20 M30 J (1 K01 K10 Чугун K20 K30 N01 Цветные Металлы N10 N20 N30 S01 Жаропрочные сплавы Титановые сплавы S10 S20 S30 1 K N S ОСНОВНЫЕ КОМПОНЕНТЫ И ПРИМЕНЕНИЕ Р серия для обработки сталей, К серия для обработки чугуна и М серия для обработки нержавеющих сталей. ISO Основной компонент Характеристики Обрабатываемый материал P M WC-TiC-TaC-Co Стойкость к нагреву и деформации. Углеродистая сталь, Легированная сталь, Нержавеющая сталь и Чугун K N WC-Co Высокая жесткость и износостойкость. Чугун, Цветные Металлы и неметаллический материал S WC-Co Высокая температуроустойчивость и износостойкость. Жаропрочные сплавы, Титановые сплавы ХАРАКТЕ И К Т С И Р ПОКРЫТ ИЙ ISO Покрытие Твердость (HRA) Теплопроводность (W/mK) Тепловое расширение (x10-6/K) Модуль Юнга (GPa) Предел прочности (GPa) P M UTi20T 90.5 38 5.5 520 2.0 N HTi05T 92.5 79 4.5 600 1.5 K HTi10 92.0 79 4.6 630 2.0 RT9005 92.2 79 4.5 600 2.0 S RT9010 92.0 79 4.6 630 2.2 TF15 91.5 71 5.3 580 2.5 100 80 400 300 100 80 V-T Диаграмма (Покрытие P) <Режимы резания> Сухое Заготовка DIN Ck45 220HB Стандартная стойкость VB=0.3ww Глубина резания 1.5мм Подача 0.3мм/об Державка CSBNR2525M43 Пластина SNMG120408 UTiBOT 10 20 30 40 60 100 Износостойкость инструмента (мин) V-T Диаграмма (Покрытие K) HTi05T HTilO I <Режимы резания> Сухое Заготовка DIN GG30 200HB Стандартная стойкость VB n Глубина резания 1.5мм Подача 0.3мм/об Державка CSBNR2525M43 Пластина SNMN120408 1GPa=102kg/мм2, =2.39x10" / °С 10 20 30 40 60 100 Износостойкость инструмента (мин) 300 н200 200 О 60 121
