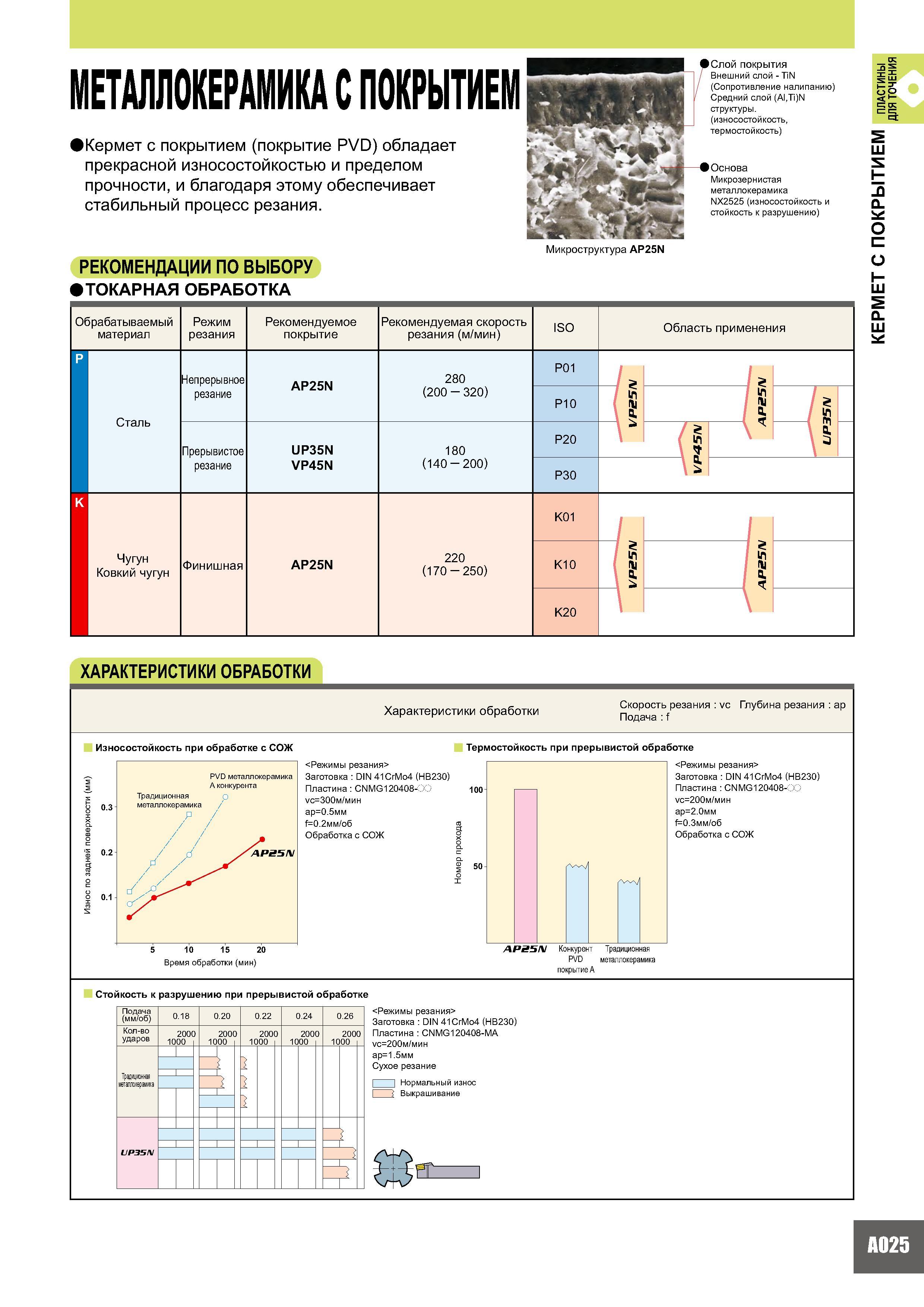

МЕТАЛЛОКЕРАМИКА С ПОКРЫТИЕМ Кермет с покрытием (покрытие PVD) обладает прекрасной износостойкостью и пределом прочности, и благодаря этому обеспечивает стабильный процесс резания. РЕКОМЕНДАЦИИ ПО ВЫБОРУ ТОКАРНАЯ ОБРАБОТКА Слой покрытия Внешний слой - TiN (Сопротивление налипанию) Средний слой (Al,Ti)N структуры. (износостойкость, термостойкость) Основа Микрозернистая металлокерамика NX2525 (износостойкость и стойкость к разрушению) Микроструктура AP25N Обрабатываемый материал Режим резания Рекомендуемое покрытие Рекомендуемая скорость резания (м/мин) ISO Область применения Сталь Непрерывное резание Прерывистое резание AP25N UP35N VP45N 280 (200 - 320) 180 (140 - 200) P01 P10 P20 P30 Чугун Ковкий чугун Финишная AP25N 220 (170 - 250) K01 K10 K20 II 1 1 ХАРАКТЕРИСТИКИ ОБРАБОТКИ ill 1 Характеристики обработки V° аР Износостойкость при обработке с СОЖ Термостойкость при прерывистой обработке <Режимы резания> Заготовка DIN 41CrMo4 (HB230) Пластина CNMG120408-00 ус=300м/мин ар=0.5мм f=0.2мм/об Обработка с СОЖ Ни <Режимы резания> Заготовка DIN 41CrMo4 (HB230) Пластина CNMG120408-00 ус=200м/мин ар=2.0мм 1=0.3мм/об Обработка с СОЖ AP25N Конкурент Традиционная PVD металлокерамика покрытие A Стойкость к разрушению при прерывистой обработке <Режимы резания> Заготовка DIN 41CrMo4 (HB230) Пластина CNMG120408-MA ус=200м/мин ар=1.5мм Сухое резание Нормальный износ Выкрашивание A025 K 100 50 КЕРМЕТ С ПОКРЫТИЕМ Режущие сменные пластины Mitsubishi для точения
