263 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-25

Каталог MAHR 2016 Инструмент измерительный Стр. 9-25 0263 Lab2u

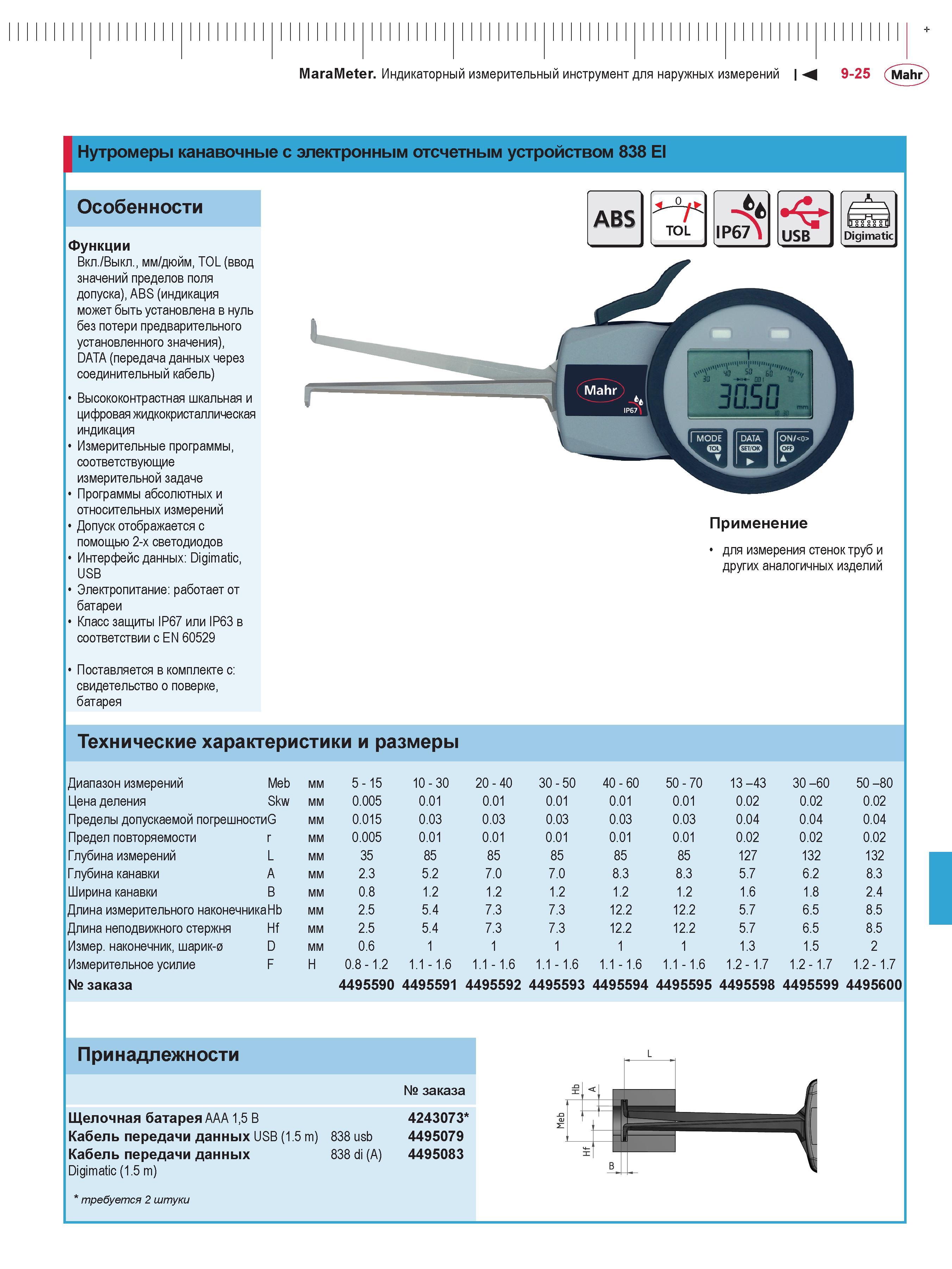

MaraMeter. Индикаторный измерительный инструмент для наружных измерений 9-25 (Mahr, Нутромеры канавочные с электронным отсчетным устройством 838 EI Особенности Функции Вкл./Выкл., мм/дюйм, TOL (ввод значений пределов поля допуска), ABS (индикация может быть установлена в нуль без потери предварительного установленного значения), DATA (передача данных через соединительный кабель) Высококонтрастная шкальная и цифровая жидкокристаллическая индикация Измерительные программы, соответствующие измерительной задаче Программы абсолютных и относительных измерений Допуск отображается с помощью 2-х светодиодов Интерфейс данных: Digimatic, USB Электропитание: работает от батареи Класс защиты IP67 или IP63 в соответствии с EN 60529 Поставляется в комплекте с: свидетельство о поверке, батарея ABS 0 TOL Л* IP67 USB Digimatic Применение для измерения стенок труб и других аналогичных изделий Технические характеристики и размеры Диапазон измерений Meb мм 5 - 15 10 - 30 20 - 40 30 - 50 4 О 6 О 50 - 70 3 4 1 3 0 6 1 0 3 5 О 1 СО о Цена деления Skw мм 0.005 0.01 0.01 0.01 0.01 0.01 0.02 0.02 0.02 Пределы допускаемой погрешностиG мм 0.015 0.03 0.03 0.03 0.03 0.03 0.04 0.04 0.04 Предел повторяемости r мм 0.005 0.01 0.01 0.01 0.01 0.01 0.02 0.02 0.02 Глубина измерений L мм 35 85 85 85 85 85 127 132 132 Глубина канавки A мм 2.3 5.2 7.0 7.0 8.3 8.3 5.7 6.2 8.3 Ширина канавки B мм 0.8 1.2 1.2 1.2 1.2 1.2 1.6 1.8 2.4 Длина измерительного наконечникаHb мм 2.5 5.4 7.3 7.3 12.2 12.2 5.7 6.5 8.5 Длина неподвижного стержня Hf мм 2.5 5.4 7.3 7.3 12.2 12.2 5.7 6.5 8.5 Измер. наконечник, шарик-0 D мм 0.6 1 1 1 1 1 1.3 1.5 2 Измерительное усилие F H 0.8 - 1.2 1.1 - 1.6 1.1 - 1.6 1.1 - 1.6 1.1 - 1.6 1.1 - 1.6 1.2 - 1.7 1.2 - 1.7 1.2 - 1.7 № заказа 4495590 4495591 4495592 4495593 4495594 4495595 4495598 4495599 4495600 Принадлежности № заказа Щелочная батарея AAA 1,5 В Кабель передачи данных USB (1.5 m) Кабель передачи данных Digimatic (1.5 m) 838 usb 838 di (A) 4243073* 4495079 4495083 * требуется 2 штуки
